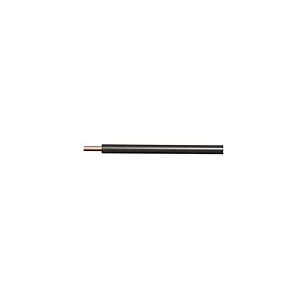

Кабель ПуВ в Санкт-Петербурге

Кабель ПуВ – это одножильный пластмассовый кабель с изоляцией и оболочкой из поливинилхлорида (ПВХ). Он используется для подключения стационарных систем с переменным напряжением 450/750 В частотой 400 Гц, в наружных осветительных сетях, в качестве внутренней проводки электроприборов.

Кабель ПуВ обладает хорошей гибкостью, стойкостью к воздействию влаги и устойчивостью к различным химическим веществам. Его гибкая конструкция позволяет удобно прокладывать кабель в труднодоступных местах и снижает риск повреждения при укладке. Высокая степень изоляции защищает от коротких замыканий и перегрузок, что повышает надежность работы электрических сетей.

Как выбрать кабель ПуВ

При выборе кабеля учитывается сечение токопроводящих жил и их число – от этого зависит максимальный ток нагрузки. Сечение выбирается с запасом, с учетом возможности подключения дополнительных мощностей. Также нужно знать температурные условия эксплуатации и монтажа, длительно допустимый нагрев жил.

Расшифровка кабеля ПуВ

  • П – провод.
  • У – установочный.
  • В – изоляция из ПВХ пластиката.

В начале маркировки нет буквы «А», это показывает, что жилы – медные. После буквенного обозначения указывается цифровое – число токопроводящих жил, их сечение.

Конструкция кабеля ПуВ

  1. Жилы – медные однопроволочные или многопроволочные, 1, 2 класса по ГОСТ 22483. Форма – круглая. Число проволок – от 1 до 19.
    Номинальное сечение:
    • от 0,5 до 10 мм2 – класс 1 по ГОСТ 22483.
    • от 16 до 400 мм2 – класс 2 по ГОСТ 22483.
    Поверх жилы может быть наложен сепаратор в виде обмотки или оплетки поверх жилы.
  2. Изоляция – поливинилхлоридный пластикат. Номинальная толщина – от 0,6 до 2,6 мм. Изоляция – сплошной однородной окраски (белая, черная, синяя, красная и т.п.). Допускается изоляция с нанесением продольных цветных полос. Например, окраска из зеленых и желтых полос используется для заземляющих проводников.

Область применения кабеля ПуВ

  • Подключение электрических приборов. Кабели применяются для подключения стационарных систем с номинальным напряжением до 450/750 В переменного тока частотой до 400 Гц или 1000 В постоянного тока.
  • Наружные осветительные сети. Могут прокладываться под навесом, при отсутствии прямого воздействия солнечного излучения и атмосферных осадков.
  • Внутренняя проводка электроприборов. Изделия используются в качестве проводки внутри электрических приборов и в соединениях между приборами в распределительных и вводных щитах. Они применяются в тепловых пушках, сварочных аппаратах.
  • Внутренняя прокладка. Кабель ПуВ применяется в производственных, жилых, офисных и технических помещениях для обеспечения электропитанием механизмов, машин, погружных установок различных видов и оборудования. Прокладка возможна в специальных колоннах, монтажных коробах, гофрированных металлических и пластиковых трубах, внутри и снаружи стен.

Технические характеристики кабеля ПуВ

  • Номинальное переменное напряжение – 450/750 В частотой 400 Гц.
  • Номинальное постоянное напряжение – 1 кВ.
  • Температура эксплуатации – от -50 до +65°С.
  • Температура прокладки без предварительного нагрева – не ниже -15°С.
  • Длительно-допустимый нагрев при эксплуатации – до +70°С.
  • Монтажный радиус – 10 диаметров.
  • Строительная длина – 200-450 метров.
  • Сопротивление изоляции – не менее 5 МОм*км.
  • Допустимые усилия натяжения при прокладке трассы – 50 Н/мм2.
  • Климатическое исполнение – УХЛ, категория 2 по ГОСТ 15150.
  • Класс пожарной опасности по ГОСТ 31565-2012 – О1.8.2.5.4.
  • Срок службы – 15 лет.

ГОСТ ПуВ

  • ГОСТ 31947-2012. Провода и кабели для электрических установок на номинальное напряжение до 450/750 В включительно. Скачать ГОСТ
  • ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
  • ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
  • ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
  • ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
  • ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля ПуВ

  • ПуВнг-LS – установочный провод с медными жилами в изоляции из ПВХ пластиката низкой пожарной опасности, с низким выделением дыма и газа при тлении.
  • ПуГВ – гибкий установочный провод с медными жилами в изоляции из ПВХ.
  • ПуВнг – установочный провод с медными жилами в изоляции из ПВХ пластиката низкой пожарной опасности.
  • ПуВнг-HF – установочный провод с медными жилами в изоляции из безгалогенного ПВХ пластиката низкой пожарной опасности.
  • ПуВнг-FRLS – установочный провод с медными жилами в изоляции из ПВХ пластиката низкой пожарной опасности, с низким выделением дыма и газа при тлении. Огнестойкий.

Производители кабеля ПуВ

  • АЛЬФАКАБЕЛЬ
  • АЛЮР КАБЕЛЬНЫЙ ЗАВОД
  • БРЭКС
  • ВЛКЗ
  • Дмитров-Кабель
  • ДМИТРОВКАБЕЛЬ
  • КАБЕЛЬМАШ
  • КАБЭКС КАБЕЛЬНЫЙ ЗАВОД
  • КАМСКИЙ КАБЕЛЬ
  • Магна
  • Металлист
  • НКЗ
  • ПромЭл
  • Радиус
  • Рыбинсккабель
  • РЭК-PRYSMIAN
  • Сарансккабель
  • Цветлит
  • ЭЛЕКТРОКАБЕЛЬ НН
  • Элкаб КЗ
  • ЭЛПРОМ

Кабель ПуВ от компании РКБ

В компании РКБ можно купить кабели ПуВ с медными жилами в изоляции из ПВХ пластиката. Изделия прошли заводские испытания на прочность изоляции, надежность, соответствуют требованиям действующих нормативных стандартов. Они изготавливаются из качественных материалов, могут изгибаться на радиус, равный 10 диаметрам.

Кабели марки ПуВ используются в системах освещения, при построении электрических цепей питания машин и механизмов. Прокладка допускается в колоннах, монтажных коробах, трубах из металла и пластика, в кабельных каналах, когда исключены изгибающие нагрузки. Не допускается прокладка в помещениях с высокой температурой и влажностью, в сушилках.
