<h1>Кабель ПвБВнг-LS в Санкт-Петербурге</h1>
<p>ПвБВнг-LS – силовые, бронированные лентами кабели с медными жилами в изоляции из сшитого полиэтилена. Они используются для групповой прокладки в кабельных сооружениях, для подключения стационарных систем с номинальным напряжением 6-35 кВ.</p>
<p>Изделия могут прокладываться на сложных участках кабельных трасс, применяться в школах, больницах, в спортивных сооружениях и т.п. Не допускаются растягивающие усилия.</p>
<h2>Как выбрать кабель ПвБВнг-LS</h2>
<p>При выборе силового кабеля нужно учитывать номинальное напряжения подключаемой электроустановки, место размещения изделий, основные параметры продукции – сечение и число токопроводящих жил, максимальный ток нагрузки. Также важны температурные условия эксплуатации, монтажный радиус и т.п.</p>
<h3>Расшифровка кабеля ПвБВнг-LS</h3>
<ul><li><b>Пв</b> – изоляция из сшитого полиэтилена (ПЭ).</li>
<li><b>Б</b> – броня из двух стальных оцинкованных лент.</li>
<li><b>В</b> – оболочка из ПВХ пластиката пониженной пожарной опасности.</li>
<li><b>нг</b> – не распространяет горения. Может применяться в пожароопасных помещениях.</li>
<li><b>LS</b> – низкое выделение дыма и газов при горении или тлении.</li></ul>
<p>Отсутствие буквы «А» в маркировке указывает на то, что токопроводящие жилы – медные.</p>

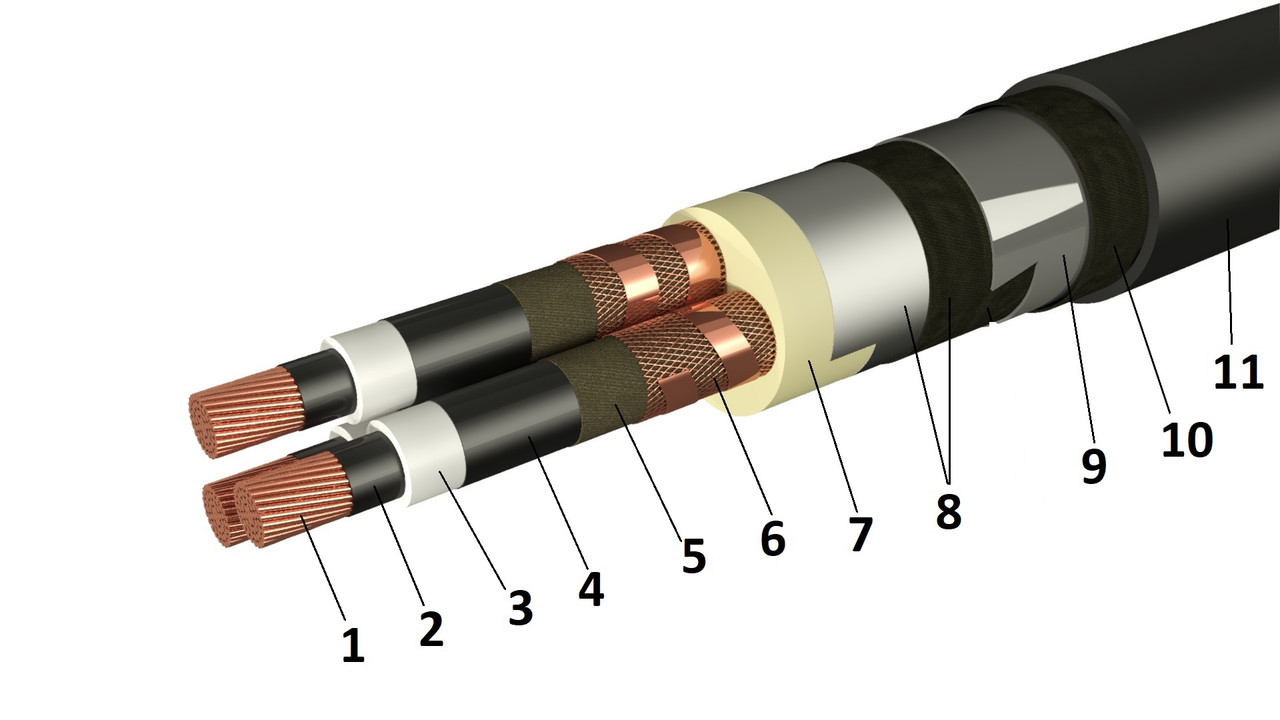

<h3>Конструкция кабеля ПвБВнг-LS</h3>
<img src="https://i.postimg.cc/wjxXxXT8/LS.jpg" alt="Конструкция кабеля ПвБВнг-LS" width="500" />
<ol><li>Жилы – медные, круглые или секторные, многопроволочные, номинальное сечение – от 35 до 400 мм<sup>2</sup>, 2 класс по ГОСТ 22483-2012.</li>
<li>Экран по жиле, выполненный из электропроводящей сшитой композиции полиэтилена номинальной толщиной 0,6-0,9 мм.</li>
<li>Изоляция из пероксидносшиваемого полиэтилена, номинальная толщина – 3,4 мм.</li>
<li>Экран по изоляции – экструдированный, из электропроводящей сшитой полиэтиленовой композиции полиэтилена. Номинальная толщина – 0,6 мм.</li>
<li>Экранированный слой в виде обмотки из электропроводящей бумаги или полимерной ленты. Толщина – не менее 0,2 мм.</li>
<li>Экран из медных проволок номинальным диаметром 0,7-3,0 мм, наложенный повивами, скрепление – лентой из меди, номинальной толщиной 0,1 мм и шириной 8,0 мм и более. Экранированные медными проволоками круглые токопроводящие жилы скручены.</li>
<li>Поясная изоляция из поливинилхлоридного пластиката пониженной пожарной опасности. Номинальная толщина – от 1,4 до 2,0 мм. Изоляция накладывается с заполнением промежутков между скрученными экранированными жилами. Придает круглую форму кабелю.</li>
<li>Подушка под броню, толщина – более 1 мм. Является частью бронированного покрова кабеля.</li>
<li>Броня из двух стальных оцинкованных лент, наложенных таким образом, чтобы верхняя лента перекрывала зазоры в витках нижней. Номинальная толщина ленты – от 0,3 до 0,5 мм.</li>
<li>Внутренняя оболочка – из поливинилхлоридного пластиката пониженной пожароопасности. Пониженное выделение продуктов горения при тлении.</li>
<li>Наружная оболочка из ПВХ пластиката пониженной пожароопасности, с низким выделением дыма и газа при тлении, горении. Номинальная толщина оболочки – от 2,5 до 3,5 мм.</li></ol>
<h3>Область применения кабеля ПвБВнг-LS</h3>
<ul><li><b>Подключение стационарных установок</b>. Используются для передачи и распределения электрической энергии в стационарных установках с номинальным переменным напряжением 6, 10, 20, 35 кВ частотой 50 Гц. Могут применяться в сетях с заземленной и изолированной нейтралью.</li>
<li><b>Внутренняя и наружная прокладка.</b> Используются для групповой прокладки в кабельных сооружениях, в сухих и влажных помещениях при отсутствии растягивающих усилий в процессе эксплуатации. Возможно уличное использование без значительных механических воздействий.</li>
<li><b>Прокладка в земле</b>. Допускается прокладка в траншеях при высокой коррозионной активности грунта.</li>
<li><b>Сложные участки кабельных трасс</b>. Возможность прокладки на вертикальных, горизонтальных участках трассы без ограничения разности уровней. Используются на трассах, содержащих более четырех поворотов с углом 30 градусов.</li>
<li><b>Взрывоопасные зоны.</b> Изделия для прокладки во взрывоопасных зонах класса B-I, B-Ia.</li></ul>
<h3>Технические характеристики кабеля ПвБВнг-LS</h3>
<ul><li><b>Номинальное напряжение</b> – 6-35 кВ частотой 50 Гц.</li>
<li><b>Температура эксплуатации</b> – от -50 до +50°С.</li>
<li><b>Монтажная температура окружающей среды</b> – не ниже -15°С.</li>
<li><b>Допустимый рабочий нагрев</b> – до +90°С.</li>
<li><b>Максимальный нагрев жил в режиме перегрузки</b> – до +130°С. Режим перегрузки не должен длиться более 8 часов, за весь срок службы - 1000 часов.</li>
<li><b>Предельный нагрев жил при коротком замыкании</b> – до +250°С в течение 4 секунд.</li>
<li>Предельно допустимая температура медного экрана при КЗ – до +350°С.</li>
<li><b>Максимальная температура жил по условию невозгорания</b> – до +400°С.</li>
<li><b>Максимальный монтажный радиус</b> – 10 наружных диаметров.</li>
<li><b>Строительная длина</b> – 200-450 метров.</li>
<li><b>Допустимые усилия при протяжке кабеля по трассе</b> – 50 Н/мм<sup>2</sup>.</li>
<li><b>Климатическое исполнение</b> – УХЛ, категория 1 и 2 по ГОСТ 15150.</li>
<li><b>Класс пожарной опасности</b> – П1б.8.2.2.2.</li></ul>
<h3>ГОСТ ПвБВнг-LS</h3>
<ul><li><b>ГОСТ 31996-2012.</b> Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3 кВ. Общие ТУ. <a href="https://docs.cntd.ru/document/1200102744">Скачать ГОСТ</a></li>
<li><b>ГОСТ 22483-2012.</b> Жилы токопроводящие для кабелей, проводов и шнуров. <a href="https://docs.cntd.ru/document/1200100953">Скачать ГОСТ</a></li>
<li><b>ГОСТ 23286-78.</b> Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. <a href="https://docs.cntd.ru/document/1200011997">Скачать ГОСТ</a></li>
<li><b>ГОСТ 7006-72</b>. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. <a href="https://meganorm.ru/Data2/1/4294849/4294849280.pdf">Скачать ГОСТ</a></li>
<li><b>ГОСТ 31565-2012.</b> Кабельные изделия. Требования пожарной безопасности. <a href="https://docs.cntd.ru/document/1200101754">Скачать ГОСТ</a></li>
<li><b>ГОСТ 15150-69.</b> Машины, приборы и другие технические изделия. Климатические исполнения. <a href="https://docs.cntd.ru/document/1200003320">Скачать ГОСТ</a></li></ul>
<h3>Аналоги кабеля ПвБВнг-LS</h3>
<ul><li><b>ПвБШпг</b> – с медными жилами, бронированный стальными лентами, с изоляцией и защитным шлангом из сшитого полиэтилена, герметизированный.</li>
<li><b>ПвБВнг</b> – с медными жилами, с изоляцией из сшитого полиэтилена, бронированный стальными лентами, с защитной оболочкой из ПВХ пластиката пониженной. Для групповой прокладки.</li>
<li><b>ПвБбШвз</b> – с медными жилами, в изоляции из сшитого полиэтилена, бронированный стальными лентами без подушки, с защитным шлангом из выпрессованного ПВХ пластиката, с заполнением.</li>
<li><b>ПвБбШпз</b> – с медными жилами, бронированный стальными лентами, с изоляцией и защитным шлангом из сшитого полиэтилена, с заполнением.</li></ul>
<h3>Производители кабеля ПвБВнг-LS</h3>
<ul><li>КАМСКИЙ КАБЕЛЬ</li>
<li>Рыбинсккабель</li>
<li>ЭКСПЕРТ КАБЕЛЬ</li>
<li>Эм-кабель</li></ul>
<h2>Кабель ПвБВнг-LS от компании РКБ</h2>
<p>В компании РКБ можно купить кабели ПвБВнг-LS для систем с номинальным переменным напряжением до 35 кВ частотой 50 Гц. Все изделия проходят сертификацию, подвергаются заводским испытаниям, соответствуют требованиям действующих нормативных стандартов.</p>
<p>Кабели марки ПвБВнг-LS отличаются высокой прочностью, надежностью, безопасностью. Они изготавливаются из качественных материалов, могут прокладываться в пучках в кабельных сооружениях и в производственных помещениях. Отличаются низким выделением дыма и газа при тлении.</p>
