<h1>Кабель СБ в Санкт-Петербурге</h1>
<p>Кабели СБ с медными токопроводящими жилами в бумажной изоляции, пропитанной вязким составом, применяются в сетях переменного и постоянного тока. Они отличаются высокой надежностью, длительным сроком службы, предназначены для подземной прокладки в почве с низкой и средней коррозионной активностью без растягивающих усилий.</p>
<h2>Как выбрать кабель СБ</h2>
<p>При выборе продукции нужно знать номинальное напряжение подключаемой электроустановки, максимальный ток нагрузки, коррозионность почвы при подземной прокладке. Технические характеристики кабеля зависят от сечения и количества токопроводящих жил, толщины изоляции и т.п.</p>
<h3>Расшифровка кабеля СБ</h3>
<ul>
<li><b>С </b>– свинцовая оболочка.</li>
<li><b>Б </b>– броня из двух стальных оцинкованных лент.</li>
</ul>
<p>Отсутствие буквы «А» указывает на то, что жилы – медные. После буквенной маркировки идет цифровое, обозначающее число токопроводящих жил и размер их сечения.</p>

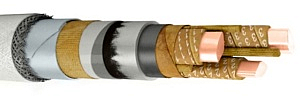

<h3>Конструкция кабеля СБ</h3>
<p><img src="https://iimg.su/s/30/BB7EPoC3727pYrIWEs36dusubRQPVEYP3dshXSoZ.jpg" alt="" width="500" /></p>
<ol>
<li>Жилы – медные, однопроволочные круглой формы – сечением от 6 до 50 мм<sup>2</sup>, секторной формы – от 25 до 50 мм<sup>2</sup>, секторные многопроволочные – от 70 до 240 мм<sup>2</sup>, круглые многопроволочные – от 25 до 50 мм<sup>2</sup>. Число жил – 1, 3, 4.<br /> Круглые многопроволочные жилы для одножильных кабелей 1 кВ могут быть сечением от 25 до 800 мм<sup>2</sup>.<br /> У четырехжильных кабелей одна жила (нулевая, заземления) может быть меньшего сечения.</li>
<li>Бумажная изоляция жилы, пропитанная вязким составом.
<ul>
<li>Для кабелей 1 кВ: номинальная толщина слоя – 1,2-2,4 мм для одножильных кабелей, 0,75-0,95 мм для трех- и четырехжильных.</li>
<li>Для кабелей 6-10 кВ: номинальная толщина 2,75 мм.</li>
</ul>
Предусмотрена цифровая или цветовая маркировка изолированных жил по ГОСТ 18410-73.<br /> Цифровая – 1,2, 3, 4, наносится печатанием или тиснением, цвет цифр должен отличаться от оттенка изоляции. При цифровом обозначении жил расстояние между ними должно быть не менее 35 мм.<br /> Цветовая маркировка – сплошная или цветными лентами поверх жил натурального цвета. Маркировка расцветкой должна быть устойчивой, нестираемой и различимой.</li>
<li>Заполнение бумажными жгутами промежутков между изолированными жилами для кабелей 6-10 кВ. Толщина жгутов – до 0,08 мм.</li>
<li>Поясная бумажная изоляция, пропитанная вязким составом. Номинальная толщина – 1,25 мм для кабелей 6-10 кВ, от 0,5 до 0,6 – для кабелей 1 кВ.</li>
<li>Экран из электропроводящей бумаги для кабелей на напряжение более 6 кВ.</li>
<li>Герметичная свинцовая оболочка по ГОСТ 24641-81</li>
<li>Многослойная подушка, толщиной не менее 1,5 мм.
<ul>
<li>Несколько слоев битума или битумного состава.</li>
<li>Слои крепированной или пропитанной кабельной бумаги.</li>
</ul>
</li>
<li>Броня из двух стальных оцинкованных лент, толщиной от 0,3 до 0,8 мм. Накладывается спирально, чтобы витки верхней ленты перекрывали зазоры нижней.</li>
<li>Наружный покров, толщиной более 2 мм:
<ul>
<li>битумный состав, битум или вязкий подклеивающий состав;</li>
<li>пропитанная кабельная или стеклянная пряжа из штапелированного волокна;</li>
<li>битумный состав, битум или вязкий подклеивающий состав;</li>
<li>защитное покрытие от слипания витков.</li>
</ul>
</li>
</ol>
<h3>Область применения кабеля СБ</h3>
<ul>
<li><b>Стационарные установки.</b> Предназначены для передачи и распределения электрической энергии в электрических сетях на переменное напряжение 1,6 и 10 кВ частотой 50 Гц. Могут применяться в электрических сетях постоянного тока.</li>
<li><b>Прокладка в траншеях.</b> Изделия могут прокладываться в земле с низкой и средней коррозионной активностью.</li>
<li><b>Одиночная прокладка.</b> Возможна одиночная прокладка в кабельных сооружениях, в производственных помещениях. Групповая допускается в помещениях под контролем персонала, при обеспечении пассивной огнезащиты.</li>
<li><b>Места с опасностью механических повреждений.</b> Благодаря броне, кабели могут прокладываться в местах с опасностью механических повреждений, где отсутствуют растягивающие усилия.</li>
<li><b>Электрифицированный транспорт.</b></li>
</ul>
<h3>Технические характеристики кабеля СБ</h3>
<ul>
<li><b>Номинальное переменное напряжение</b> – 1, 6 10 кВ частотой 50 Гц.</li>
<li><b>Температура эксплуатации</b> – от -50 до +50°С.</li>
<li><b>Прокладка без предварительного нагрева</b> – при температуре выше 0°С.</li>
<li><b>Допустимый рабочий нагрев жил для кабелей 1 кВ</b> – до +80°С.</li>
<li><b>Допустимый рабочий нагрев жил для кабелей 6-10 кВ</b> – до +70°С.</li>
<li><b>Предельно допустимый нагрев жил в режиме перегрузки </b>– до +90°С.</li>
<li><b>Максимальная температура нагрева жилы при токе КЗ </b>– до +200°С в течение 4 с.</li>
<li><b>Строительная длина </b>– от 250 до 400 метров.</li>
<li><b>Сопротивление изоляции, при температуре +20°С для кабелей 1 кВ</b> – не менее 100 МОм/км.</li>
<li><b>Сопротивление изоляции, при температуре +20°С для кабелей 6-10 кВ</b> – не менее 200 МОм/км.</li>
<li><b>Минимальный монтажный радиус для одножильных кабелей</b> – 25 наружных диаметров.</li>
<li><b>Минимальный монтажный радиус для многожильных кабелей</b> – 15 наружных диаметров.</li>
<li><b>Класс пожарной безопасности</b> – О1.8.2.5.4.</li>
<li><b>Допустимая разность уровней при прокладке трассы </b>– 15 метров.</li>
<li><b>Срок службы </b>– 30 лет.</li>
<li><b>Климатическое исполнение </b>– 1, 5 УХЛ и Т по ГОСТ 15150.</li>
</ul>
<h3>ГОСТ СБ</h3>
<ul>
<li><b>ГОСТ 18410-73</b>. Кабели силовые с пропитанной бумажной изоляцией. <a href="https://meganorm.ru/Data2/1/4294834/4294834733.pdf">Скачать ГОСТ</a></li>
<li><b>ГОСТ 22483-2012</b>. Жилы токопроводящие для кабелей, проводов, шнуров. <a href="https://meganorm.ru/Data2/1/4293780/4293780924.pdf">Скачать ГОСТ</a></li>
<li><b>ГОСТ 24641-81</b>. Оболочки кабельные. Свинцовые и алюминиевые. <a href="https://meganorm.ru/Data2/1/4294829/4294829663.pdf">Скачать ГОСТ</a></li>
<li><b>ГОСТ 7006-72</b>. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. <a href="https://meganorm.ru/Data2/1/4294849/4294849280.pdf">Скачать ГОСТ</a></li>
<li><b>ГОСТ 15150-69</b>. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. <a href="https://files.stroyinf.ru/Data2/1/4294852/4294852592.pdf">Скачать ГОСТ</a></li>
</ul>
<h3>Аналоги кабеля СБ</h3>
<ul>
<li><b>СБл </b>– с медными жилами, с бумажной изоляций, пропитанной нестекающим составом, со свинцовой оболочкой и броней из стальных лент, с подслоем из пластмассовых лент.</li>
<li><b>СБ2л</b> – с медными жилами, с бумажной изоляций, пропитанной вязким составом, со свинцовой оболочкой и броней из стальных лент, в подушке – два слоя пластмассовых лент.</li>
<li><b><a href="https://rkb.ru/catalog/asb/">АСБ</a></b> – с алюминиевыми жилами, с бумажной изоляцией, пропитанной вязким составом, в свинцовой оболочке, бронирован стальными лентами.</li>
<li><b><a href="https://rkb.ru/catalog/tsasb/">ЦАСБ</a></b> – с алюминиевыми жилами, с бумажной изоляцией, пропитанной нестекающим составом с церезином, в свинцовой оболочке, бронирован стальными лентами.</li>
<li><b>ЦАСБл </b>– с алюминиевыми жилами, с бумажной изоляцией, пропитанной нестекающим составом с церезином, в свинцовой оболочке, бронирован стальными лентами, с подслоем из пластмассовых лент.</li>
<li><b>ЦАСБ2л</b> – с алюминиевыми жилами, с бумажной изоляцией, пропитанной нестекающим составом с церезином, в свинцовой оболочке, бронирован стальными лентами, в подушке – два слоя пластмассовых лент.</li>
</ul>
<h3>Производители кабеля СБ</h3>
<ul>
<li>Иркутсккабель</li>
<li>КАМСКИЙ КАБЕЛЬ</li>
<li>Рыбинсккабель</li>
<li>Центркабель</li>
</ul>
<h2>Кабели СБ от компании РКБ</h2>
<p>В компании РКБ можно купить кабели СБ с медными токопроводящими жилами и свинцовой оболочкой для систем напряжением 1, 6 или 10 кВ. Все изделия имеют сертификаты, отвечают требованиям действующих нормативных стандартов.</p>
<p>Кабели марки СБ могут применяться в регионах с умеренным и холодным климатом. Они предназначены для прокладки по горизонтальным трассам с перепадом высот не более 15 метров. Могут протягиваться в траншеях с низкой и средней коррозионной активностью, при наличии блуждающих токов.</p>
