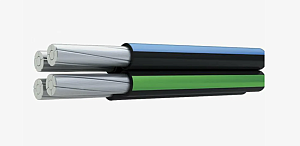

«СИП-4» в обозначении означает самонесущий изолированный провод, у которого нет отдельной несущей жилы, а «4х120» — четыре токопроводящие жилы сечением 120 мм² каждая. Полная запись в документах выглядит как «СИП-4 4х120-0,6/1 кВ», где цифры после дефиса указывают номинальное напряжение относительно земли и между жилами.
На 120 мм² заканчивается типовой ряд СИП-4, а более крупные сечения выпускают уже по отдельным техническим условиям заводов. Если нужен ток выше, можно заказать такое исполнение либо перейти на марку с несущей жилой, например СИП-2, рассчитанную на длинные пролеты.
Основные характеристики
Все четыре жилы здесь равнозначны, тяжение распределяется по скрутке, а отдельного силового элемента в конструкции нет. Жилы алюминиевые, круглые, многопроволочные и уплотненные, поверх каждой наложена изоляция из светостабилизированного полиэтилена. Общей оболочки у жгута нет.
Характеристики провода по расчетным данным производителей:
наружный диаметр СИП 4х120 — 39 мм
расчетная масса — 1617 кг на километр
длительно допустимый ток — 340 А
активное сопротивление жил на частоте 50 Гц — не более 0,325 Ом/км с нагревом до 90 °C
температура эксплуатации — от −60 до +50 °C, монтаж не ниже −20 °C
срок службы — 40 лет
Диаметр кабеля СИП 4х120 напрямую влияет на выбор арматуры. Под 39 мм подбирают анкерные и поддерживающие зажимы соответствующего типоразмера, а заодно проверяют проходные отверстия и кронштейны на опоре.
Область применения
Ток 340 А на фазу рассчитан на самые нагруженные участки, где марку еще можно применять по условиям механики:
-
ответвления к цехам, производственным корпусам и крупным складам
-
вводы на распределительные пункты внутри территории предприятия
-
подключение групп потребителей от одной опоры
-
участки линий с запасом по току на перспективное подключение
Выбирая провод для конкретной линии, учитывают расчетный ток, длину трассы и допустимое падение напряжения, выделенную мощность по техническим условиям и длину пролета. Последний параметр для этой марки критичен. Несущей жилы нет, поэтому на длинных магистральных пролетах вместо СИП-4 прокладывают СИП-2.
Технические особенности
Допустимый ток СИП 120 мм² нормирован для расчетных условий — воздух +25°C, ветер 6 м/с и солнечная радиация 1000 Вт/м². Допустимый показатель нагрева жил до 90°C. Но реальная трасса от расчетной почти всегда отличается. В жару и безветрие провод охлаждается хуже, а под прямым солнцем нагревается сильнее, поэтому к табличному значению применяются поправочные коэффициенты. Окончательную токовую нагрузку определяют расчетом по проекту с учетом климатического района.
Километр провода весит больше полутора тонн, поэтому для разгрузки барабана нужен погрузчик или кран, а раскатка выполняется по роликам с контролем тяжения по монтажным таблицам завода.
Цена и заказ
Купить кабель СИП 4х120 можно в РКБ оптом и в розницу, отрезом нужной длины или на барабане. В каталоге собраны позиции разных заводов, часть из них доступна по акции. Вы можете запросить у менеджеров стоимость или помощь в выборе аналога.
Цена СИП-4 4х120 за метр зависит от производителя, объема партии и текущей стоимости алюминия, поэтому стоимость и остаток менеджер подтверждает на день обращения. Доставка выполняется в Санкт-Петербург, Москву, Хабаровск и другие города России, каждая партия сопровождается сертификатом и паспортом качества, документы оформляются по ЭДО.
