«СИП-4» — самонесущий изолированный провод без отдельной несущей жилы, «4х25» — четыре токопроводящие жилы сечением 25 мм² каждая. В спецификациях маркоразмер пишут полностью, «СИП-4 4х25-0,6/1 кВ», где цифры после дефиса показывают номинальное напряжение относительно земли и между жилами. Четырех жил хватает на трехфазный ввод с нулевым проводником, поэтому сечение 25 мм² остается одним из самых ходовых в марке.
Основные характеристики

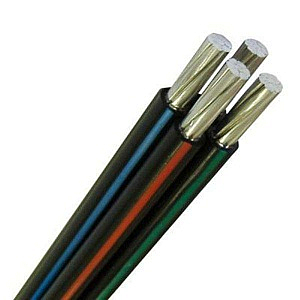

В конструкции провода жилы алюминиевые, круглые, многопроволочные и уплотненные, каждая изолирована светостабилизированным полиэтиленом, который не разрушается под солнцем. Общей оболочки поверх жгута нет, изолированные жилы просто скручены между собой, и нагрузку от собственного веса и ветра принимает вся скрутка.
Характеристики провода по расчетным данным производителей:
наружный диаметр — около 21 мм
расчетная масса — порядка 392 кг на километр
активное сопротивление алюминиевой жилы 25 мм² — 1,54 Ом/км с нагревом до 90 °C
температура эксплуатации — от −60 до +50 °C, монтаж не ниже −20 °C
срок службы — 40 лет
Диаметр и масса зависят от ТУ конкретного производителя, поэтому перед заказом арматуры их сверяют по паспорту партии. Обязательно учитывайте допустимый нагрев жил, который составляет 70°C у термопластичного полиэтилена и 90°C у сшитого.
Область применения
Основные сферы применения:
-
трехфазный ввод в частный дом с увеличенной выделенной мощностью
-
ответвления к гаражам, мастерским, баням и хозяйственным постройкам
-
подключение бытовок, ангаров и небольших торговых павильонов
-
линии наружного освещения на территории участка или предприятия
Несущей жилы у марки нет, поэтому провод рассчитан на короткие пролеты от опоры до здания. Магистральные линии собирают на СИП-2, где нагрузку принимает отдельная жила из алюминиевого сплава.
Провод предназначен для воздушной прокладки. Подробнее об ограничениях монтажа читайте в статье «Можно ли прокладывать СИП в земле».
Мощность и подбор провода
На вопрос о максимальной мощности СИП-4 4х25 в киловаттах, не может быть ответа одной цифрой. Допустимый ток зависит от температуры воздуха, ветра и солнечной радиации, а перевод тока в киловатты меняется вместе со схемой подключения. На одном и том же проводе СИП 4 трехфазная линия передает заметно больше, чем однофазная. На результат влияют также коэффициент мощности нагрузки, и длина трассы.
Поэтому сечение подбирают с учетом нескольких параметров:
-
расчетный ток линии с учетом коэффициента одновременности
-
выделенная мощность по техническим условиям сетевой организации
-
длина трассы и допустимое падение напряжения у потребителя
-
климатический район, ветровые и гололедные нагрузки
-
длина пролета и тип анкерных зажимов
Проще всего отталкиваться от технических условий на подключение, где указаны выделенная мощность и тип ввода. С этими данными менеджеры РКБ подберут сечение и маркоразмер под конкретную линию.
Цена и заказ
Купить кабель СИП 4х25 можно в РКБ оптом и в розницу, отрезом нужной длины или бухтой. В каталоге собраны позиции разных заводов, по каждой доступен запрос цены и подбор аналога.
Цена СИП-4 4х25 за метр зависит от производителя, объема партии и текущей стоимости алюминия, поэтому стоимость и наличие менеджер подтверждает на день обращения. Доставка выполняется в Санкт-Петербург, Москву, Хабаровск и другие города России, каждая партия сопровождается сертификатом и паспортом качества, документы оформляются по ЭДО.
