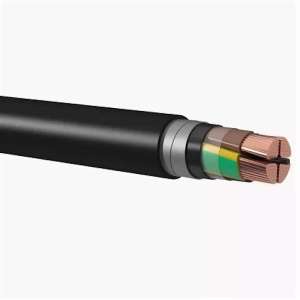

Кабель ВБбШвнг-LS

Кабели ВБбШвнг-LS имеют медные токопроводящие жилы, отличаются низким выделением продуктов горения при тлении. Они используются для подключения стационарных установок с номинальным переменным напряжением 0,66 и 1 кВ частотой 50 Гц. Не распространяют горение. Изделия имеют бронированный покров, защищающий от механических нагрузок.

Как выбрать кабель ВБбШвнг-LS

При выборе продукции нужно учитывать номинальное напряжение подключаемой электроустановки и основные характеристики кабелей – число и сечение токопроводящих жил, условия эксплуатации изделий (температуру окружающей среды, отсутствие растягивающих усилий, место прокладки).

Расшифровка кабеля ВБбШвнг-LS

В – изоляция из ПВХ пластиката низкой горючести.
Бб – броня из двух оцинкованных лент, без подушки.
Шв – выпрессованный шланг из ПВХ пластиката пониженной пожароопасности.
нг – не распространяет горение, может прокладываться в пожароопасных зонах.
LS – низкое дымо- и газовыделение при тлении (low smoke).

Отсутствие буквы «А» указывает на медные токопроводящие жилы. Далее указываются числовые значения – количество жил и их сечение.

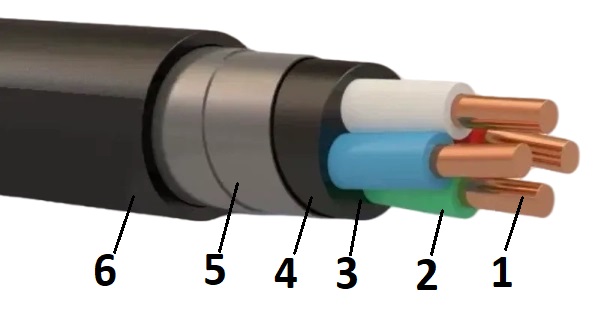

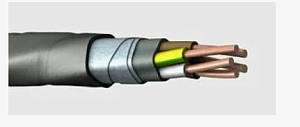

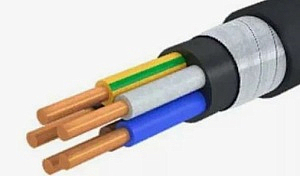

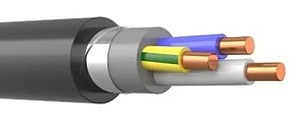

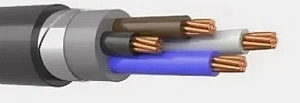

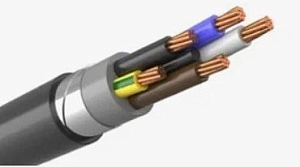

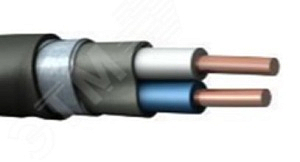

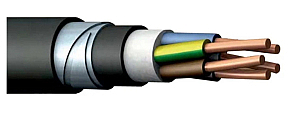

Конструкция кабеля ВБбШвнг-LS

Жилы – медные, 1 и 2 класса по ГОСТ 22483, однопроволочные и многопроволочные. Число жил – от 1 до 5.

У однопроволочных жил круглой формы сечение – от 1,5 до 50 мм², у многопроволочных – от 16 до 400 мм². Все секторные жилы – многопроволочные, сечением – от 25 до 400 мм².

Изоляция – поливинилхлоридный пластикат пониженной пожароопасности, номинальная толщина слоя – от 0,8 до 1,9 мм. Скрутка – изолированные жилы 2-х, 3-х, 4-х и 5-ти жильных кабелей и скручены.

Токопроводящие жилы многожильных кабелей отмаркированы по ГОСТ 31996-2012. Цветовая маркировка бывает сплошной и в виде продольных лент шириной 1 мм. Нулевая жила имеет синюю окраску, заземляющая – желто-зеленую. Цифровая маркировка допускается для жил сечением более 70 мм².

Кордель из экструдированного поливинилхлорида, который заполняет свободное пространство между жилами, придает кабелю круглую форму. На жилы секторной формы накладывается скрепляющая лента из полипропилена.
Внутренняя оболочка из поливинилхлоридного пластиката пониженной пожарной опасности. Толщина – не менее 0,9 мм.
Броня из двух стальных оцинкованных лент, наложенных по спирали таким образом, чтобы верхний элемент перекрывал зазор между витками нижней ленты. Толщина оцинкованных лент – 0,3 мм. Подушка под броней отсутствует.
Наружная защитная оболочка – эластичный шланг из ПВХ пластиката пониженной горючести с низким выделением дыма и газа при тлении. Толщина – от 1,8 до 2,6 мм.

Область применения кабеля ВБбШвнг-LS

Стационарные электротехнические установки. Прокладка кабельных магистралей с напряжением переменного тока до 0,66 кВ, 1 кВ частотой 50 Гц, которые используются для подключения стационарных установок, а также для распределения питающего напряжения к конечным точкам потребления.
Электрические сети с заземленной или изолированной нейтралью. Могут эксплуатироваться в режиме однофазного короткого замыкания на землю до 8 часов, с общей продолжительностью за год – до 125 часов.
Внутренние электроустановки, кабельные сооружения. Изделия могут протягиваться в помещениях с высокой влажностью, в зданиях, кабельных каналах, протягиваться по эстакадам с учетом объема горючей нагрузки кабелей, без растягивающих усилий. При прокладке на отрытом воздухе требуется обеспечить защиту от прямого воздействия УФ излучения.
Промышленные помещения. Допускается применение в местах с опасностью механических нагрузок.
Разноуровневые трассы. Кабели используются для прокладки на наклонных и горизонтальных участках, без учета перепада высот. Высота над уровнем моря – 4300 метров.
Пожароопасные и взрывоопасные зоны. Могут применяться в зонах В-I (кроме I-в), В-II и В-IIа, в системах атомных станций классов 3 и 4 по классификации ОПБ-88/97.

Технические характеристики кабеля ВБбШвнг-LS

Номинальное напряжение – 0,66, 1 кВ переменного тока частотой 50 Гц.
Рабочая температура окружающей среда – от -50 до +50°С.
Монтажная температура окружающей среды без предварительного нагрева – не ниже -15°С.
Допустимая температура нагрева жил – до +70°С.
Нагрев жил в режиме перегрузки – до +80°С. Длительность нагрева – 8 часов в течение суток. 1000 часов на весь период работы.
Предельная температура при КЗ – до +160°С в течение 5 секунд.
Предельная температура жил по условию невозгорания при КЗ – до +350°С.
Сопротивление изоляции – от 7 до 12 МОм*км.
Радиус гиба для одножильных кабелей – 10 диаметров.
Радиус гиба многожильных кабелей – 7,5 диаметров.
Строительная длина – 200 м для кабелей сечением более 95 мм², 300 м для изделий сечением от 25 до 70 мм², 450 м – при сечении от 6 до 16 мм².
Допустимые усилия натяжения при прокладке трассы – 50 Н/мм²;
Прочность изоляции и оболочки при разрыве – не менее 10 Н/мм.
Класс пожарной опасности – П1б.8.2.2.2
Срок службы – 30 лет.

ГОСТ ВБбШвнг-LS

ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжением 0,66, 1 и 3 кВ. Скачать ГОСТ
ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов, шнуров. Скачать ГОСТ
ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Скачать ГОСТ

Аналоги кабеля ВБбШвнг-LS

ВБбШвнг – с медными жилами, изоляцией из ПВХ пластиката низкой горючести, броня из двух стальных лент, без подушки, защитный покров – выпрессованный ПВХ-шланг низкой горючести, не распространяет горение.
ВБВнг-LS – с медными жилами, с изоляцией и оболочкой из ПВХ пластиката низкой горючести, броня из двух стальных лент, не распространяет горение, с низким выделением дыма и газа при тлении.
ВБбШвнг(А)-FRLS – с медными жилами, изоляцией из ПВХ пластиката низкой горючести, броня из двух стальных лент, без подушки, защитный покров – шланг из ПВХ низкой горючести, не распространяет горение. Огнестойкие, с низким выделением дыма и газа при тлении.
ВБбШвнг-LS-ХЛ – с медными жилами, изоляцией из ПВХ пластиката низкой горючести, броня из двух стальных лент, без подушки, защитный покров – герметичный шланг из морозостойкого ПВХ низкой горючести, не распространяет горение. Хладостойкое исполнение, с низким выделением дыма и газа при тлении.
