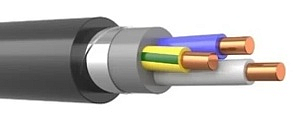

Кабель ВБбШвнг-LS-ХЛ в Санкт-Петербурге

Кабель марки ВБбШвнг-LS-ХЛ – силовая продукция с медными токопроводящими жилами, способная эксплуатироваться в северных регионах. Они имеют изоляцию из поливинилхлорида, защитный шланг из морозостойкого ПВХ пластиката. Наличие бронированного покрова обеспечивает защиту изделий от внешних воздействий, позволяет прокладывать кабели в местах с опасностью механических нагрузок.

Изделия предназначены для подключения стационарных систем с номинальным напряжением до 0,66 и 1 кВ. Могут протягиваться по горизонтальным, вертикальным участкам трассы. Они не распространяют горение, не выделяют коррозионно-активных газов при горении и тлении.

Как выбрать кабель ВБбШвнг-LS-ХЛ

При выборе продукции нужно учитывать номинальное напряжение подключаемой электроустановки, а также верно выбрать сечение и количество токопроводящих жил – от этого зависит максимальный ток нагрузки, сопротивление продукции. Нужно брать во внимание монтажную и рабочую температуру окружающей среды, максимальный радиус гиба при прокладке.

Расшифровка кабеля ВБбШвнг-LS-ХЛ

• В – изоляция из ПВХ пластиката.
• Бб – броня из стальных оцинкованных лент без подушки под броней.
• Шв – шланг из ПВХ пластиката пониженной пожароопасности.
• нг – не распространяет горение, может прокладываться в пожароопасных зонах.
• LS – пониженное дымо- и газовыделение (low smoke).
• ХЛ – хладостойкое исполнение для прокладки в северных регионах. Может эксплуатироваться при температуре окружающей среды от -60 до +50°С.

Отсутствие буквы «А» говорит о том, что токопроводящие жилы – медные. После буквенной маркировки указывается числовая, обозначающая число жил и их сечение.

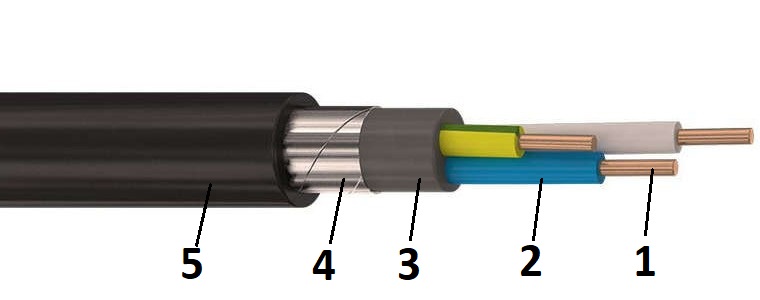

Конструкция кабеля ВБбШвнг-LS-ХЛ

1. Жилы – медные, одно- и многопроволочные, круглой или секторной формы. Класс – 1 и 2 по ГОСТ 22483. Число жил – от 1 до 5. Однопроволочные жилы круглой формы имеют сечение от 1,5 до 50 мм², многопроволочные – от 16 до 1000 мм². Жилы секторной формы выпускаются с сечением от 25 до 400 мм².

У многожильных кабелей жилы имеют равное сечение, но у четырехжильных моделей одна жила (нулевая или заземления) может иметь меньшее сечение – от 16 до 185 мм² при сечении остальных жил от 25 до 400 мм².

2. Изоляция – ПВХ пластикат пониженной пожароопасности номинальной толщиной от 0,8 до 1,3 мм. Изолированные жилы имеют цифровую или цветовую маркировку согласно ГОСТ 31996-2012. Кодировка может быть сплошным цветом или в виде продольных лент шириной более 1 мм. Нулевая жила имеет синий цвет, заземляющая – двухцветная, желтая с зеленым. Цифровая маркировка возможна для жил сечением более 70 мм².
3. Поясная изоляция из ПВХ пластиката повышенной морозостойкости и пониженной пожароопасности номинальной толщиной от 1,0 до 1,2 мм. В моделях с круглыми жилами изоляционный слой наносится с заполнением внутренних и наружных промежутков между скрученными изолированными жилами.
4. Броня – стальные оцинкованные ленты толщиной от 0,2 до 0,3 мм.
5. Защитная оболочка – герметичный шланг из ПВХ пластиката повышенной морозостойкости и пониженной горючести. Толщина – от 1,8 до 2,2 мм.

Область применения кабеля ВБбШвнг-LS-ХЛ

• Стационарные электротехнические установки. Передача и распределение электроэнергии в стационарных электроустановках и в системах с номинальным напряжением 0,66 и 1 кВ частотой 50 Гц.
• Электрические сети с заземленной или изолированной нейтралью. Продолжительность работы в режиме однофазного короткого замыкания на землю – не более 8 часов. Общая длительность – до 125 часов за год.
• Прокладка электрических сетей в помещении и на открытом воздухе. Кабель может прокладываться в кабельных сооружениях, в траншеях, в производственных помещениях, в туннелях, допускается монтаж на опорах, протяжка по эстакадам. Допускается прокладка в местах, подверженных воздействию блуждающих токов, при наличии опасности механических повреждений, без растягивающих усилий.
• Взрывоопасные зоны. Могут применяться во взрывоопасных зонах классов В1 и В1-а, в системах атомных станций классов 3 и 4 по классификации ПНАЭ Г-01-011-97.
• Наклонные и горизонтальные трассы. Кабели могут прокладываться без ограничения разности уровней по трассе прокладки, в том числе на вертикальных и наклонных участках.

Технические характеристики кабеля ВБбШвнг-LS-ХЛ

• Номинальное напряжение – 0,66, 1 кВ переменного тока частотой 50 Гц.
• Рабочая температура окружающей среда – от -60 до +50°С.
• Монтажная температура окружающей среды без предварительного нагрева – не ниже -30°С.
• Допустимая температура нагрева жил – до +70°С.
• Нагрев жил в режиме перегрузки – до +90°С. Длительность нагрева – 8 часов в течение суток.
• Предельная температура при КЗ – до +160°С в течение 4 секунд, по условию невозгорания при КЗ – до +350°С.
• Сопротивление изоляции – не менее 4,8-12,3 МОм*км.
• Максимальный монтажный радиус – 10 наружных диаметров для одножильных кабелей, 7,5 диаметров – для многожильных.
• Строительная длина – до 450 м для кабелей сечением от 6 до 16 мм², до 300 м для изделий сечением от 25 до 70 мм², до 200 м – более 95 мм².
• Допустимые усилия натяжения при прокладке трассы – 50 Н/мм²;
• Прочность изоляции и оболочки при разрыве – не менее 10 Н/мм.
• Относительное удлинение при разрыве – не менее 150%.
• Класс пожарной опасности – П1б.8.2.2.2

ГОСТ ВБбШвнг-LS-ХЛ

• ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжением 0,66, 1 и 3 кВ. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов, шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Скачать ГОСТ

Аналоги кабеля ВБбШвнг-LS-ХЛ

• ВБбШвнг – с медными жилами, изоляцией из ПВХ пластиката низкой горючести, броня из двух стальных лент, без подушки, защитный покров – герметичный ПВХ-шланг низкой горючести, не распространяет горение.
• ВБбШв-ХЛ– с медными жилами, изоляцией из морозостойкого ПВХ пластиката, броня из двух стальных лент, без подушки, защитный покров – герметичный морозостойкий ПВХ-шланг, хладостойкое исполнение.
• ВБбШвнг-LS – с медными жилами, изоляцией из ПВХ пластиката низкой горючести, броня из двух стальных лент, без подушки, защитный покров – герметичный ПВХ-шланг низкой горючести, не распространяет горение, с низким выделением дыма и газа при тлении.

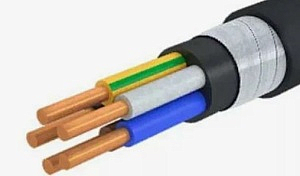

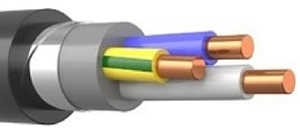

• ВБШвнг-LS-ХЛ – с медными жилами, изоляцией из ПВХ пластиката низкой горючести, броня из двух стальных лент, защитный покров – герметичный шланг из морозостойкого ПВХ низкой горючести, не распространяет горение. Хладостойкое исполнение, с низким выделением дыма и газа при тлении.

Производители кабеля ВБбШвнг-LS-ХЛ

• Кабэкс
• Кольчугино
• Рыбинсккабель
• ТОМСККАБЕЛЬ
• Электротехмаш

Кабель ВБбШвнг-LS-ХЛ от компании РКБ

Компания РКБ предлагает большой выбор кабельной продукции. У нас можно купить кабели ВБбШвнг-LS-ХЛ, имеющие хладостойкое исполнение. Все изделия отличаются высокой надежностью, безопасностью, соответствуют требованиям действующих нормативных стандартов. Они проходят заводские испытания предельным напряжением и другие необходимые проверки, имеют сертификаты.

Кабели марки ВБбШвнг-LS-ХЛ не распространяют горение, могут прокладываться в пучках с учетом общего объема горючей нагрузки кабелей. Они способны выдерживать напряжение сети до 1 кВ, пониженную температуру окружающей среды до -60°С.
