Кабель ВБШвнг-ХЛ в Санкт-Петербурге

Бронированные кабели ВБШвнг-ХЛ с медными токопроводящими жилами используются для подключения стационарных установок в местах с суровым климатом. Они могут прокладываться в траншеях, во взрывоопасных и пожароопасных помещениях, при температуре от -60 до +50°С.

Изделия не боятся механических нагрузок, но не могут подвергаться значительным растягивающим усилиям. Возможна одиночная и групповая прокладка с учетом объема горючей нагрузки. Могут применяться в сетях постоянного и переменного напряжения.

Как выбрать кабель ВБШвнг-ХЛ

При выборе силовых кабелей учитывается сечение и количество жил, номинальное напряжение электроустановки, максимальный ток нагрузки, величина электрического сопротивления. Нужно обратить внимание на условия эксплуатации – допустимую температуру эксплуатации, монтажа, правила прокладки по трассе и т.п

Расшифровка кабеля ВБШвнг-ХЛ

• В – изоляция из морозостойкого ПВХ-пластиката низкой пожарной опасности.
• Б – броня из двух стальных оцинкованных лент
• Шв – выпрессованный шланг из морозостойкого ПВХ пластиката пониженной пожарной опасности.
• нг – не распространяет горение.
• ХЛ – хладостойкое исполнение, может применяться при температуре от -60 до +50°С.

В обозначении отсутствует буква «А», это обозначает, что жилы – медные. Далее идут числовые данные – количество токопроводящих жил и их сечение.

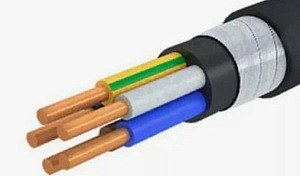

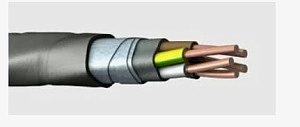

Конструкция кабеля ВБШвнг-ХЛ

1. Жилы – медные, 1 и 2 класса по ГОСТ 22483. Число жил – от 1 до 5. Однопроволочные выпускаются сечением от 1,5 до 50 мм², форма – круглая. Многопроволочные – круглой и секторной формы. Сечение – от 16 до 240 мм².
2. Изоляция – поливинилхлоридный пластикат низкой горючести, толщина слоя – от 0,8 до 1,3 мм. Выпрессованная изоляция плотно прилегает к жиле, имеет цветовую кодировку. Маркировка – сплошная или в виде продольных лент шириной в 1 мм. Изолированные жилы 2-х, 3-х, 4-х, 5-ти жильных кабелей скручены в сердечник.
3. Внутренняя оболочка – из морозостойкого ПВХ пластиката низкой горючести. Толщина – от 1 до 1,2 мм. Накладывается с заполнением внутренних и наружных промежутков между скрученными изолированными жилами многожильных кабелей. Обеспечивает круглую форму продукции.
4. Броня из двух стальных оцинкованных лент, наложена спирально. Верхняя лента перекрывает зазоры между витками нижней. Толщина ленты – от 0,2 до 0,3 мм.
5. Защитная оболочка – выпрессованный шланг из морозостойкого ПВХ пластиката пониженной горючести. Толщина – от 1,8 до 2,2 мм.

Область применения кабеля ВБШвнг-ХЛ

• Стационарные электротехнические установки. Используются в системах передачи и распределения электрической энергии с переменным напряжением до 1 кВ частотой 50 Гц, постоянным – до 2,4 кВ.
• Прокладка в земле. Могут прокладываться в грунтах, траншеях с высокой коррозионной активностью, в шахтах, вблизи от источника блуждающих токов.
• Разноуровневые трассы. Изделия могут прокладываться по вертикальным и наклонным участкам.
• Кабельные сооружения открытых электроустановок. Протягиваются в сухих, в затапливаемых помещениях, на специальных кабельных эстакадах, в блоках, на открытом воздухе, в местах с пониженными температурами, с высокими требованиями к пожарной безопасности.
• Пожароопасные и взрывоопасные зоны. Могут применяться в зонах В-I, В-II и В-IIа, в системах электропитания метрополитена, в зонах повышенной опасности возгораний и взрывов.

Технические характеристики кабеля ВБШвнг-ХЛ

• Номинальное напряжение – 0,66, 1 кВ переменного тока частотой 50 Гц., до 2,4 кВ постоянного тока.
• Рабочая температура окружающей среда – от -60 до +50°С.
• Монтажная температура окружающей среды без предварительного нагрева – не ниже -15°С.
• Допустимая температура нагрева жил – до +70°С.
• Нагрев жил в режиме перегрузки – до +90°С. Длительность нагрева – 8 часов в день, 1000 часов в течение всего срока эксплуатации.
• Предельная температура при КЗ – до +250°С в течение 5 секунд, по условию невозгорания при КЗ – до +350°С.
• Сопротивление изоляции при 20°С – от 4,8 до 12,3 МОм*км.
• Сопротивление изоляции при 70°С – не менее 0,005 МОм*км.
• Радиус гиба при прокладке – 10 диаметров для одножильных, 7,5 диаметров для многожильных.
• Строительная длина – от 200 до 450 метров.
• Допустимые усилия натяжения при прокладке трассы – 50 Н/мм²;
• Прочность изоляции и оболочки при разрыве – не менее 10 Н/мм.
• Класс пожарной опасности – П1б.8.2.5.4.

ГОСТ ВБШвнг-ХЛ

• ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжением 0,66, 1 и 3 кВ. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов, шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Скачать ГОСТ

Аналоги кабеля ВБШвнг-ХЛ

• ВБШв-ХЛ – с медными жилами, изоляцией из ПВХ пластиката, броня из двух стальных лент, защитный покров – выпрессованный морозостойкий ПВХ-шланг. Хладостойкое исполнение.
• ВБбШвнг – с медными жилами, изоляцией из ПВХ пластиката низкой горючести, броня из двух стальных лент, без подушки, защитный покров – выпрессованный ПВХ-шланг низкой горючести, не распространяет горение.
• ВБВнг-ХЛ – с медными жилами, с изоляцией и оболочкой из морозостойкого ПВХ пластиката низкой горючести, броня из двух стальных лент, не распространяет горение. Хладостойкое исполнение.
• ВБВнг-LS – с медными жилами, с изоляцией и оболочкой из ПВХ пластиката низкой горючести, броня из двух стальных лент, не распространяет горение, с низким выделением дыма и газа при тлении.
• ВБШвнг-ХЛ-LS – с медными жилами, изоляцией из ПВХ пластиката низкой горючести, броня из двух стальных лент, защитный покров – выпрессованный шланг из морозостойкого ПВХ-пластиката низкой горючести, не распространяет горение, с низким выделением дыма и газа при тлении. Хладостойкое исполнение.

Производители кабеля ВБШвнг-ХЛ

• Агрокабель
• Еврокабель
• Иркутсккабель
• Кабэкс
• КАБЭКС КАБЕЛЬНЫЙ ЗАВОД
• МАРПОСАДКАБЕЛЬ
• ТОМСККАБЕЛЬ
• Электротехмаш
• Элкаб КЗ

Кабель ВБШвнг-ХЛ от компании РКБ

Компания РБК предлагает большой выбор силовых медных кабелей марки ВБШвнг-ХЛ в хладостойком исполнении. Они предназначены для подключения стационарных установок с переменным напряжением до 1 кВ, изготавливаются из качественных материалов, имеют сертификаты.

У нас можно купить кабели ВБШвнг-ХЛ, отличающиеся высокой прочностью, надежностью, стойкостью к пониженным температурам, механическим нагрузкам. Вся продукция проходит испытания на проверку прочности изоляции, предельное напряжение.
