Кабель ВВГ-Пнг-LSLTх в Санкт-Петербурге

ВВГ-Пнг-LSLTх – силовые кабели с плоским сечением, используемые для прокладки электросетей с номинальным переменным напряжением 0,66 и 1 кВ частотой 50 Гц. Они имеют медные токопроводящие жилы, оболочку из низкотоксичного ПВХ-пластиката пониженной горючести. Могут прокладываться по разноуровневых трассам в зданиях классов функциональной пожарной опасности Ф1-Ф3.

Как выбрать кабель ВВГ-Пнг-LSLTх

В первую очередь нужно правильно рассчитать нагрузку, которая будет передаваться, силу тока, напряжение. Учитываются условия эксплуатации – монтажная и рабочая температура, воздействие агрессивных сред, механические нагрузки и т.п. Также нужно определить длину кабеля и метод прокладки.

Расшифровка кабеля ВВГ-Пнг-LSLTх

• В – изоляция из низкотоксичного поливинилхлоридного пластиката.
• В – оболочка из ПВХ пластиката низкой пожарной опасности.
• Г – нет защитного покрова.
• П – плоский, жилы расположены в одной плоскости, параллельно друг другу.
• нг – не распространяет горение.
• LS – низкое выделение дыма и газа при тлении.
• LTx – низкотоксичный.

Отсутствие буквы «А» в маркировке указывает на то, что жилы – медные.

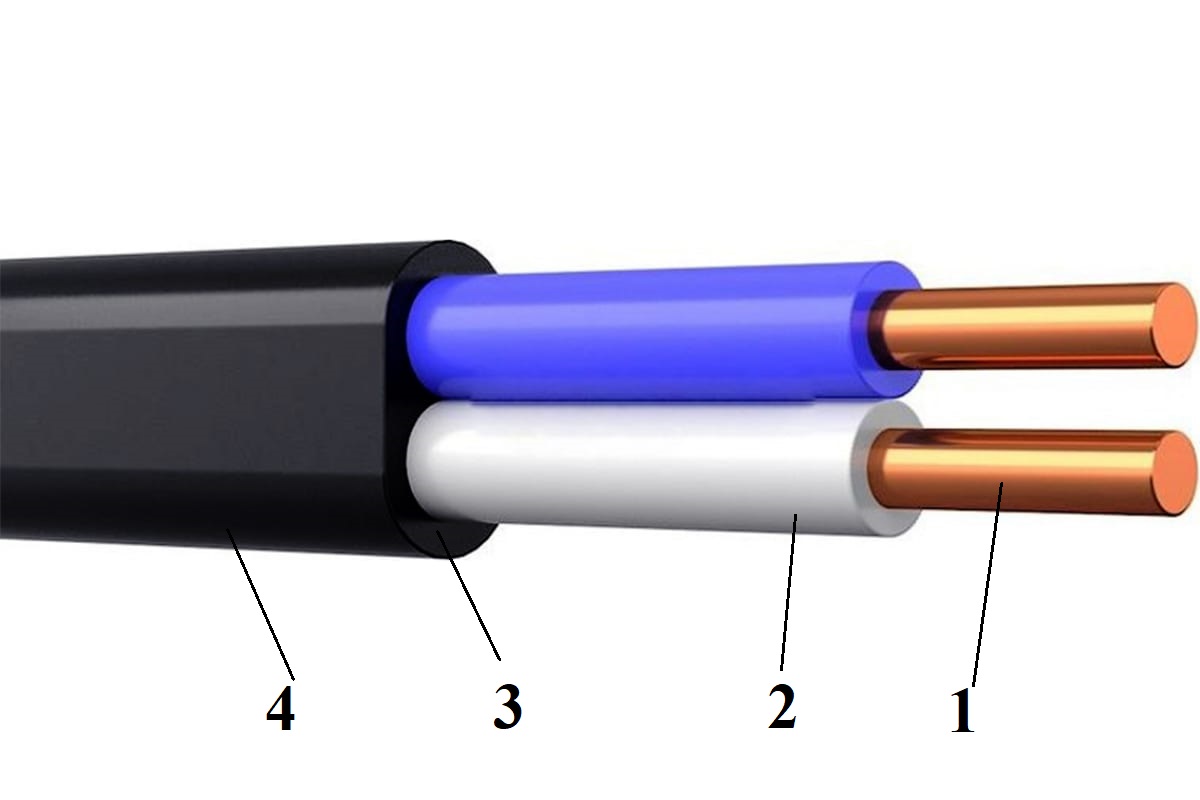

Конструкция кабеля ВВГ-Пнг-LSLTх

1. Жилы – медные, круглой или секторной формы. Число жил – от 2 до 3. Номинальное сечение круглых однопроволочных жил – от 1,5 до 16 мм2. Медные жилы расположены в одной плоскости, имеют одинаковое сечение. Класс – 1 по ГОСТ 22483.
2. Изоляция – ПВХ пластикат. Предусмотрена цветовая маркировка жилы сплошным цветом или продольными линиями шириной 1 мм по ГОСТ 31996.
3. Внутренняя оболочка – низкотоксичный поливинилхлоридный пластикат пониженной пожарной опасности.
4. Наружная оболочка – низкотоксичный ПВХ пластикат пониженной пожарной опасности с низким выделением дыма и газа при тлении.

Область применения кабеля ВВГ-Пнг-LSLTх

• Стационарные установки. Передача и распределение энергии, подключение электротехнических изделий и систем с номинальным переменным напряжением тока до 0,66 и 1 кВ частотой 50 Гц.
• Наружная прокладка. Может прокладываться в кабельных сооружениях, в шахтах, в туннелях, протягиваться по эстакадам, в коллекторах, в помещениях с частичным затоплением без механических повреждений изделий.
• Внутренняя прокладка. Используется во внутренней разводке электросети с учетом объема горючей нагрузки кабелей.
• Применение в зданиях функциональной пожарной опасности Ф1-Ф3. Монтаж электрических коммуникаций в операционных отделениях больниц, в образовательных учреждениях, в школах и т.д.
• Разноуровневые трассы. Предназначены для прокладки без ограничения разности уровней по трассе, могут протягиваться на вертикальных и наклонных участках.
• Заземленная, изолированная нейтраль. Максимальная продолжительность работы в режиме однофазного короткого замыкания на землю – 8 часов, не более 125 часов в год.
• Системы атомных станций классов 3 и 4. По классификации ОПБ-88/97 (ПНАЭ Г-01-011-97). Могут применяться во взрывоопасных зонах класса В1 и В1-а.

Технические характеристики кабеля ВВГ-Пнг-LSLTх

• Номинальное напряжение – 0,66, 1 кВ переменного тока частотой 50 Гц.
• Температура эксплуатации – от -50 до +50°С.
• Монтажная температура без предварительного нагрева – не ниже -15°С.
• Допустимый рабочий нагрев – до +70°С.
• Нагрев в режиме перегрузки – до +90°С.
• Предельная температура при КЗ – до +160°С, длительность – 4 секунды.
• Монтажный радиус – 7,5 диаметров.
• Класс пожарной опасности по ГОСТ 31565 – П1б.8.2.2.2.
• Строительная длина – от 200 до 450 метров.
• Прочность изоляции и оболочки при разрыве – не менее 10 Н/мм.
• Климатическое исполнение – УХЛ, 3, 4 класс по ГОСТ 15150.
• Токсичность продуктов горения – 120 г/м3.

ГОСТ ВВГ-Пнг-LSLTх

• ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3 кВ. Общие ТУ. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля ВВГ-Пнг-LSLTх

• ВВГ-Пнг(А)-LS – с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, без защитного покрова, с низким выделением дыма и газа при тлении, не распространяет горение при пучковой прокладке.
• ВВГнг-П – с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной пожарной опасности, без защитного покрова, не распространяет горение, плоский профиль.
• ВВГ-Пнг(А)-LS – с медными жилами, с изоляцией и оболочкой из ПВХ низкой горючести, без защитного покрова, с пониженным дымо- и газовыделением при тлении, не распространяет горение при пучковой прокладке, плоский профиль.
• ВВГ-Пнг-FRLS – с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной пожарной опасности, без защитного покрова, с низким выделением дыма и газа при тлении, не распространяет горение, огнестойкие, плоский профиль.

Производители кабеля ВВГ-Пнг-LSLTх

• Кабэкс
• ПромЭл
• Энергокабель

Кабель ВВГ-Пнг-LSLTх от компании РКБ

Кабели марки ВВГ-Пнг-LSLTх – надежные электротехнические изделия с плоским профилем и медными токопроводящими жилами. Продукция от компании РКБ отличается высокой надежностью, безопасностью, изготавливается из качественных материалов, соответствует заявленным техническим характеристикам.

У нас можно купить кабели ВВГ-Пнг-LSLTх для применения на социальных объектах, в больницах, в общественных местах, в образовательных учреждениях. Они характеризуются низкой токсичностью и малым выделением дыма и газа при тлении. Все изделия имеют сертификаты.
