Кабель ВВГнг-LS-ХЛ в Санкт-Петербурге

Кабель ВВГнг-LS-ХЛ разработан для эксплуатации в условиях низких температур, где стандартные исполнения могут терять гибкость и долговечность. Он сохраняет механическую прочность и электрические характеристики при морозах, что делает его востребованным в энергетике, строительстве и промышленности в северных и умеренных климатических районах.

Как выбрать кабель ВВГнг-LS-ХЛ

При выборе продукции нужно знать номинальное напряжение подключаемых электроустановок, максимальный ток нагрузки – он зависит от числа токопроводящих жил и их сечения. Также важно учитывать условия эксплуатации изделий, температуру окружающей среды, трассу прокладки, допустимый радиус гиба при монтаже.

Расшифровка кабеля ВВГнг-LS-ХЛ

• В – ПВХ изоляция медных токопроводящих жил.
• В – оболочка из ПВХ пластиката пониженной горючести.
• Г – нет бронированного покрова.
• нг – не распространяет горение, может применяться в пожароопасных зонах.
• LS – пониженное дымо- и газовыделение при тлении.
• ХЛ – хладостойкое исполнение, изделия могут применяться при температуре окружающей среды до -60°С.

В начале маркировки нет буквы «А», это показывает, что жилы – медные. После буквенного обозначения идет цифровое, указывающее число жил и их сечение.

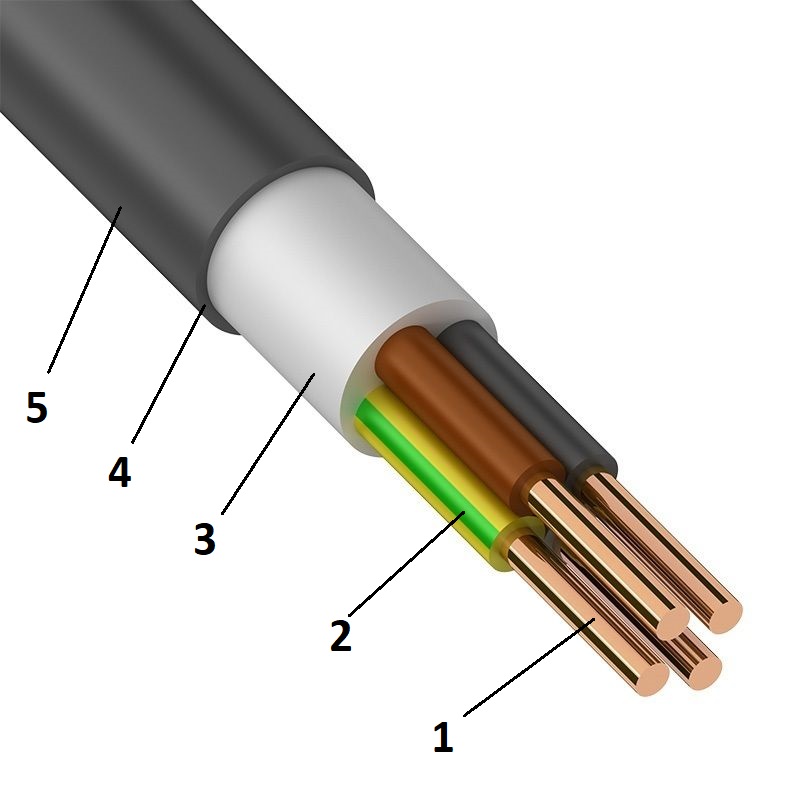

Конструкция кабеля ВВГнг-LS-ХЛ

1. Жилы – медные однопроволочные или многопроволочные, 1, 2 класса по ГОСТ 22483-2012.

   Номинальное сечение однопроволочных жил круглой формы – от 1,5 до 50 мм², многопроволочных – от 16 до 630 мм².

   Секторные жилы – многопроволочные, сечением от 25 до 400 мм².

   Число жил – от 1 до 5. У всех жил равное сечение, в четырехжильных кабелях может быть одна нулевая или заземляющая жила меньшего сечения.

2. Изоляция – ПВХ пониженной пожарной опасности, номинальная толщина изоляционного слоя составляет от 0,8 до 2,8 мм. Предусмотрена цветовая и цифровая маркировка токопроводящих жил. Окраска может быть сплошной и в виде продольной полосы. Цвет жилы указывает на ее тип, нулевая – синяя, жила заземления – двухцветная, зелено-желтая.
3. Внутреннее и наружное заполнение из ПВХ композиции низкой горючести. Придает кабелю круглую форму.
4. Внутренняя оболочка – морозостойкий поливинилхлоридный пластикат низкой пожарной опасности.
5. Наружная оболочка – морозостойкий ПВХ пластикат пониженной горючести с низким выделением продуктов горения при тлении. Номинальная толщина оболочки – от 1,4 до 3 мм.

Область применения кабеля ВВГнг-LS-ХЛ

• Стационарные установки. Используются для передачи и распределения электроэнергии в электротехнических устройствах на номинальное переменное напряжение 0,66 и 1 кВ частотой 50 Гц.
• Разноуровневые трассы. Могут протягиваться по вертикальным, горизонтальным, наклонным участкам без ограничения по разности уровней трассы прокладки.
• Сети с заземленной и изолированной нейтралью. Для эксплуатации в системах, в которых длительность работы в режиме однофазного КЗ на землю не превышает 8 часов, общая продолжительность работы – 125 часов за год.
• Прокладка кабеля по кабеленесущим конструкциям. Может прокладываться во внутренних электроустановках, в лотках, коробах, в закрытых кабельных сооружениях с учетом суммарной горючести продукции.
• Системы АС и пожароопасные сооружения. Предназначены для эксплуатации во взрывоопасных зонах классов В1 и В1-а, в системах атомных станций классов 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97).

Преимущества

• устойчивость к низким температурам и сохранение эластичности оболочки;
• низкое дымо- и газовыделение при возгорании;
• возможность прокладки внутри и вне помещений;
• широкий диапазон сечений и конфигураций жил.

Технические характеристики кабеля ВВГнг-LS-ХЛ

• Номинальное напряжение – 0,66, 1 кВ переменного тока частотой 50 Гц.
• Рабочая температура окружающей среды – от -60 до +50°С.
• Относительная влажность при +35°С – до 98%.
• Монтажная температура без предварительного нагрева – не ниже -15°С.
• Длительно допустимый нагрев жил – до +70°С.
• Нагрев жил в режиме перегрузки – до +90°С. Длительность – до 8 часов, 1000 часов за все время эксплуатации.
• Предельная температура нагрева жил при КЗ – до +160°С, в течение 5 секунд.
• Нагрев жил по условию невозгорания при КЗ – до +350°С.
• Минимально допустимый радиус гиба многожильного кабеля – 7,5 диаметров.
• Минимально допустимый радиус гиба одножильных кабелей – 10 диаметров.
• Строительная длина – 200 -450 метров.
• Прочность изоляции и оболочки при разрыве – 10 Н/мм.
• Допустимые усилия при протяжке кабеля по трассе – 50 Н/мм².
• Класс пожарной опасности по ГОСТ 31565-2012 – П1б.8.2.2.2.
• Климатическое исполнение – ХЛ, 1 и 5 категории по ГОСТ 15150.
• Срок службы – 30 лет.

ГОСТ ВВГнг-LS-ХЛ

• ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3 кВ. Общие ТУ. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля ВВГнг-LS-ХЛ

• ВВГнг-ХЛ – с медными жилами, с изоляцией и оболочкой из ПВХ низкой горючести, без защитного покрова, не распространяет горение. Хладостойкие.
• ВВГнг(А)-LS – с медными жилами, с изоляцией и оболочкой из ПВХ низкой горбчести, без защитного покрова, не распространяет горение при пучковой прокладке, с пониженным дымо- и газовыделением при тлении.
• ВВГнг-FRLS-ХЛ – огнестойкие, с медными жилами, с изоляцией и оболочкой из ПВХ низкой горючести, без защитного покрова, не распространяет горение, с пониженным дымо- и газовыделением при тлении. Хладостойкие.
• ВВГнг-HF – с медными жилами, с изоляцией и оболочкой из безгалогенного ПВХ низкой пожарной опасности, без защитного покрова, не распространяет горение.
• ВВГЭнг-LS-ХЛ – с медными жилами, без защитного покрова, экранированные, с изоляцией и оболочкой из ПВХ, с пониженным дымо- и газовыделением при тлении, не распространяет горение. Хладостойкие.

Производители кабеля ВВГнг-LS-ХЛ

• Агрокабель
• Без производителя
• Еврокабель
• Кабэкс
• КАБЭКС КАБЕЛЬНЫЙ ЗАВОД
• Рыбинсккабель
• Эм-кабель

Кабель ВВГнг-LS-ХЛ от компании РКБ

Компания РБК предлагает большой выбор хладостойких кабелей марки ВВГнг-LS-ХЛ для систем напряжением 1 кВ частотой 50 Гц. Изделия отличаются негорючестью, прочностью, стойкостью к пониженным температурам, длительным сроком службы. Они имеют сертификаты, соответствуют требованиям действующих нормативных стандартов.

Заказать кабель ВВГнг-LS-ХЛ

У нас можно купить кабели ВВГнг-LS-ХЛ с разным количеством и сечением токопроводящих жил. Изделия предназначены для прокладки в кабельных сооружениях, могут применяться во взрывоопасных помещениях. Они проходят необходимые заводские испытания предельным напряжением, на сопротивление изоляции и качество изготовления.
В каталоге РКБ представлены кабели ВВГнг-LS-ХЛ с различным числом жил и сечением. Если стоимость не указана, обратитесь к менеджерам для уточнения цены и сроков поставки. Мы поможем рассчитать метраж, подобрать исполнение и оформить заказ с доставкой по России.
