Кабель ВВГнг-LS-П 3х1,5

<h1>Кабель ВВГнг-LS-П 3х1,5</h1>
<p>Кабель ВВГнг-LS-П 3х1,5 – негорючий силовой кабель плоского сечения, с тремя медными токопроводящими жилами, расположенными в одной плоскости, изоляцией и оболочкой из поливинилхлорида (ПВХ) с низким выделением дыма, газа при тлении.</p>
<p>Он используется для прокладки внутри зданий, в том числе в местах, где требуется повышенная огнестойкость и безопасность. Предназначен для подключения систем с переменным напряжением 0,66, 1 кВ частотой 50 Гц.</p>
<h2>Как выбрать кабель ВВГнг-LS-П 3х1,5</h2>
<p>Проверьте, что кабель имеет необходимые технические характеристики, такие как напряжение, ток, сечение проводников и т.д. Убедитесь, что сечение соответствует требованиям для передачи нужного количества энергии. Также важно знать условия эксплуатации, прокладки, температуру монтажа продукции</p>
<h3>Расшифровка кабеля ВВГнг-LS-П 3х1,5</h3>
<ul>
<li><b>В</b> – изоляция токопроводящих жил из ПВХ пластиката низкой пожарной опасности.</li>
<li><b>В </b>– оболочка из ПВХ пластиката низкой пожарной опасности.</li>
<li><b>Г</b> – защитный бронированный покров отсутствует.</li>
<li><b>нг </b>– не распространяет горение при групповой прокладке.</li>
<li><b>LS</b> – низкое выделение дыма и газа при тлении, горении.</li>
<li><b>П </b>– плоский профиль, жилы расположены в одной плоскости.</li>
<li><b>3 –</b> количество жил.</li>
<li><b>1,5</b> – сечение жилы, мм².</li>
</ul>
<p>Отсутствие буквы «А» в начале маркировки указывает на медные токопроводящие жилы.</p>

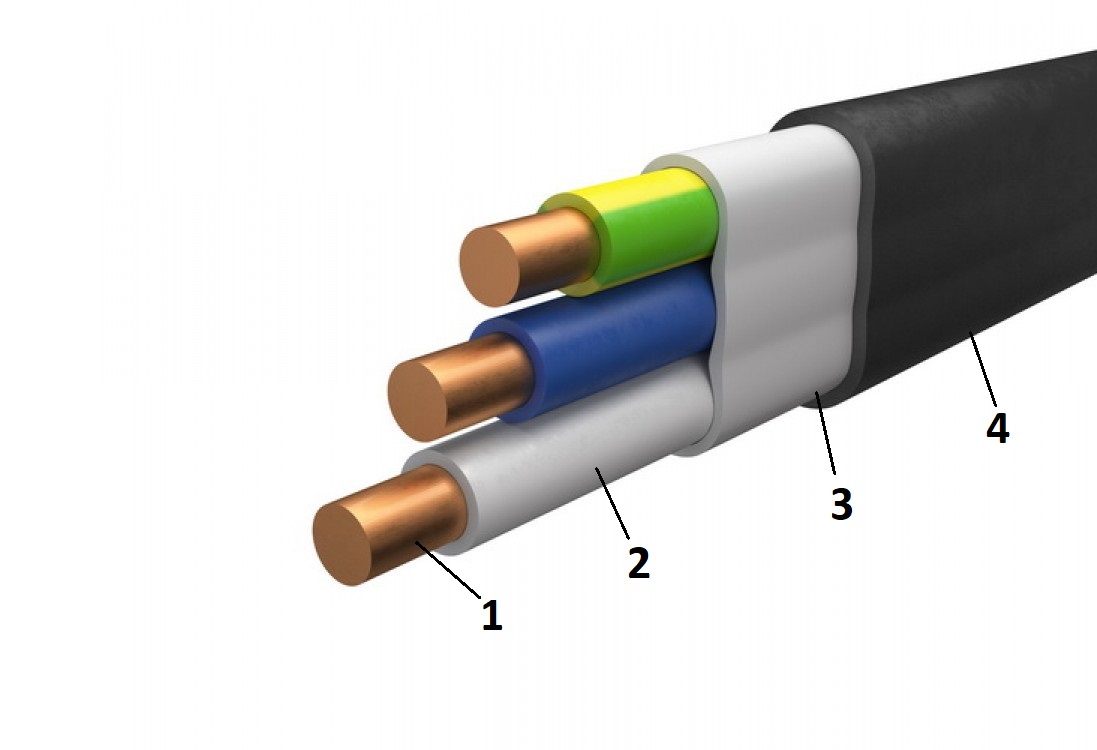

<h3>Конструкция кабеля ВВГнг-LS-П 3х1,5</h3>
<p><img src="https://i.postimg.cc/R0GftTks/LS-3-1-5.jpg" alt="" width="500" /></p>
<ol>
<li>Три медных токопроводящих жилы, однопроволочных. Сечение жилы – 1,5 мм². У всех жил одинаковое сечение, они расположены в одной плоскости.</li>
<li>Изоляция – поливинилхлоридноый пластикат низкой пожарной опасности. Изоляционный слой имеет толщину от 0,6 до 0,8 мм.<br /> Предусмотрена цветовая кодировка токопроводящих жил сплошным цветом или продольными полосками шириной 1 мм. Допускается две вариации расцветки жил: серый (натуральный), белый или коричневый, красный или черный, желто-зеленый (обозначение жилы заземления).</li>
<li>Внутренняя оболочка из ПВХ пластиката низкой пожарной опасности, толщина – от 0,5 до 1 мм.</li>
<li>Внешняя оболочка из ПВХ пластиката низкой пожароопасности с небольшим выделением дыма и газа при тлении. Толщина – от 1,2 до 1,5 мм.</li>
</ol>
<h3>Область применения кабеля ВВГнг-LS-П 3х1,5</h3>
<ul>
<li><b>Подключение стационарных установок.</b> Используются для распределения энергии в электротехнических немобильных установках с номинальным переменным напряжением 0,66, 1 кВ частотой 50 Гц.</li>
<li><b>Сети с заземленной, изолированной нейтралью.</b> Могут эксплуатироваться при продолжительности работы в режиме однофазного КЗ до 8 ч, общая длительность – 125 ч за год.</li>
<li><b>Наружная и внутренняя прокладка</b>. Кабели могут прокладываться на воздухе, в кабельных каналах, шахтах, полуэтажах, в коллекторах, в сухих и сырых помещениях, частично затопленных, где отсутствуют механические повреждения.</li>
<li><b>Монтаж внутренней электропроводки</b>. Допускается применение при создании скрытой прокладки под штукатурку без штробления.</li>
<li><b>Пожароопасные помещения и взрывоопасные зоны. </b>Не распространяют горение при пучковой прокладке. Могут прокладываться в зонах класса В1б, В1г, В-II и ВII-а, в системах АС класса 3, 4 по ОПБ-88/97.</li>
<li><b>Разноуровневые трассы.</b> Допускается прокладка по горизонтальным, вертикальным, наклонным участкам.</li>
</ul>
<h3>Технические характеристики кабеля ВВГнг-LS-П 3х1,5</h3>
<ul>
<li><b>Номинальное переменное напряжение</b> – 0,66, 1 кВ частотой 50 Гц.</li>
<li><b>Постоянное напряжение</b> – в 2,4 раза больше.</li>
<li><b>Окружающая температура эксплуатации</b> – от -50 до +50°С.</li>
<li><b>Монтажная температура без предварительного нагрева</b> – не ниже -15°С.</li>
<li><b>Допустимый рабочий нагрев</b> – до +70°С.</li>
<li><b>Нагрев в режиме перегрузки</b> – до +90°С.</li>
<li><b>Температура токопроводящих жил при КЗ –</b> до +160°С.</li>
<li><b>Предельная температура жил по условию невозгорания при КЗ </b>– до +350°С.</li>
<li><b>Вес 1 км </b>– 144 кг.</li>
<li><b>Радиус изгиба кабелей (наружный)</b> – 10 диаметров (94 мм).</li>
<li><b>Индуктивное сопротивление </b>– 0,126 Ом/км.</li>
<li><b>Активное сопротивление </b>– 12,6 Ом/км.</li>
<li><b>Токовая нагрузка в нормальном режиме – </b>21 А (в воздухе), 27 А (на земле).</li>
<li><b>Токовая нагрузка в режиме перегрузки – </b>31 А (в воздухе), 40 А (на земле).</li>
<li><b>Допустимый ток односекундного КЗ – </b>0,17 кА.</li>
<li><b>Класс пожарной опасности по ГОСТ 31565 </b>– П1б.8.2.2.2.</li>
<li><b>Прочность изоляции и оболочки при разрыве </b>– не менее 10 Н/мм.</li>
<li><b>Намотка на барабан </b>– №8 – 500 м, №8а – 950 м, №8б – 1150 м, №10 – 2200 м, №12 – 3700 м, №12а – 5250 м, №14 – 7200 м.</li>
</ul>
<h2>Кабель ВВГнг-LS-П 3х1,5 от компании РКБ</h2>
<p>В компании РКБ можно купить кабель ВВГнг-LS-П 3х1,5 с низким дымо- и газоотделением для прокладки в помещениях с повышенными требованиями к пожарной безопасности. Кабель имеет три медных жилы с сечением 1,5 мм², оболочку из ПВХ, обладающую свойствами самозатухания и низким дымо- и газовыделением в случае пожара.</p>
<p>Кабели <a href="https://rkb.ru/catalog/vvgng_ls_p/">марки ВВГнг-LS-П</a> имеют плоский профиль, обеспечивают надежную передачу электроэнергии при прокладке под штукатуркой, по разноуровневым трассам. Соответствуют требованиям действующих нормативных стандартов.</p>
