Экранированный кабель: структура, назначение, классификация

Экранированный кабель: структура, назначение и особенности применения

Экранированные кабели – это проводники, оснащенные дополнительным защитным слоем, который называется экраном. Экран кабеля представляет собой металлическую оплетку, фольгу или комбинированный слой, который защищает линии от внешних электромагнитных помех. Такой провод с экраном необходим в условиях, где важно качество сигнала и безопасность передачи данных.

Что значит экранированный кабель и зачем он нужен

Экранированный кабель – это проводник, где каждая жила или их группа заключена в специальную оболочку. Экран в кабеле служит барьером для внешних наводок и шумов, а также снижает уровень электромагнитного излучения самого провода. Экранированный провод – это надежное решение для промышленности, систем связи, энергетики и автоматизации.

Для чего нужен экран на кабеле? Основная его функция – минимизация искажений и потерь сигнала. Если сравнивать обычный и экранированный кабель, то последний лучше справляется с задачами передачи данных на большие расстояния. Именно поэтому экранированные кабели используются для систем управления, компьютерных сетей, связи и в медицинском оборудовании.

Преимущества экранированного кабеля

В числе преимуществ экранированных марок кабеля стоит отметить:

• исключение взаимного влияния токопроводящих жил, ухудшающего свойства кабеля;
• максимальную защиту от электромагнитных и частотных помех.

Структура экранированного кабеля

Экранированные кабели – это многослойная конструкция, которая включает:

• токопроводящую жилу;
• изоляцию;
• экран (фольга, оплетка из медных или алюминиевых проводников, иногда комбинированный слой);
• внешнюю защитную оболочку.

Экран провода – это дополнительный элемент, который может выглядеть как медная оплетка или алюминиевая лента. В некоторых вариантах экран кабеля выполняется в виде фольгированной пленки. В экранированных проводах для датчиков, например, используется плотная медная оплетка, которая снижает риск помех.

Классификация и виды экранирования кабеля

Существует несколько вариантов экранирования проводов и кабелей:

1. Индивидуальное экранирование – когда каждая жила имеет свой экран. Такой провод в экране используют для передачи слабых сигналов и в чувствительных цепях.
2. Общий экран – когда все жилы заключены в один защитный слой. Чаще всего применяется в силовых экранированных кабелях.
3. Комбинированное экранирование – сочетание индивидуальных экранов и общего, что обеспечивает максимальную защиту.

Для чего экранируют кабель? Чтобы исключить наводки, увеличить помехозащищенность и обеспечить стабильную работу оборудования.

Силовые экранированные кабели

Экранированные силовые кабели предназначены для прокладки сетей с низким, средним и высоким напряжением (0,66.1 кВ, 6-110 кВ и выше). Экран в силовых кабелях предназначен для блокировки электромагнитных полей, возникающих внутри кабеля. Экранирование позволяет защитить окружающую среду от влияния электромагнитных полей.

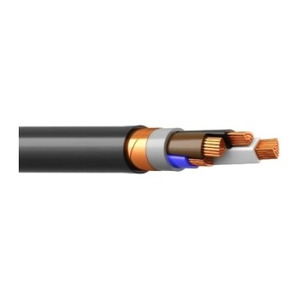

Наиболее распространенные марки силовых экранированных кабелей (ВВГЭ, АПвП, ПвП, КГВЭВ) могут иметь как и индивидуальные защитные экраны по жилам, так и экранирование по изоляции.

Контрольные экранированные кабели

Контрольные кабели, предназначенные для передачи данных от распределительных устройств к приборам, нуждаются в надежной защите от EMI-помех.

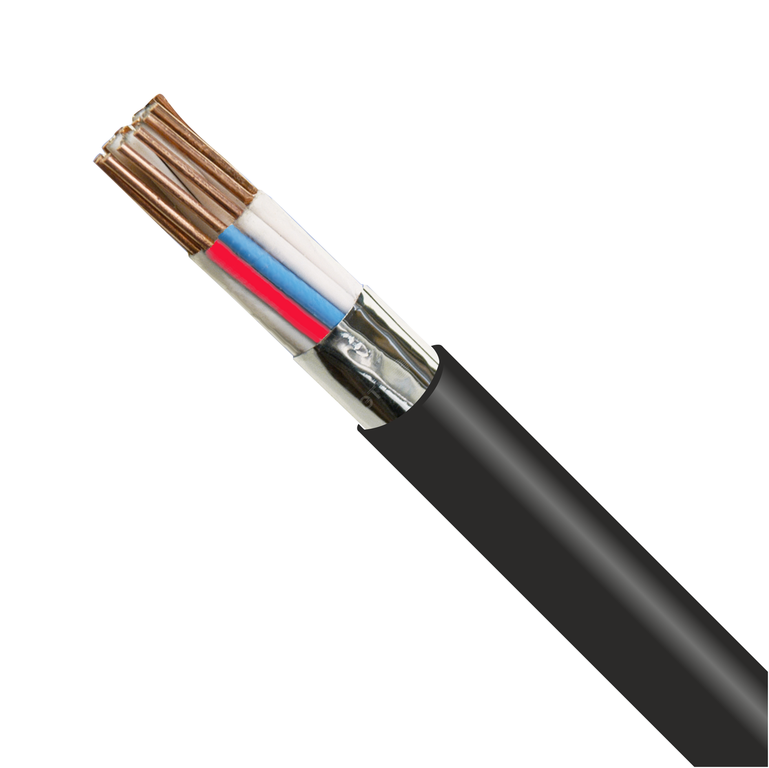

Экранирование в контрольных кабелях КВВГЭ и АКВВГЭ представляет собой намотку из фольги с перекрытием, обеспечивающая неразрывность экрана при допустимом радиусе изгиба изделия. Продольное направление экрана усилено медной оплеткой.

Сигнальные экранированные кабели

Сигнальные кабели, применяемые в охранных, пожарных, измерительных устройствах, имеют строгие требования к точности передачи данных, именно поэтому сигнальные кабели должны иметь надежную защиту от внешних электропомех.

Кабель марки КПСЭнг-FRHF предназначен для немедленного реагирования в случае задымления помещения, конструкция кабеля обязана работать и передавать данные на устройство оповещения в режиме чрезвычайных ситуаций. Экран в кабеле КПСЭнг-FRHF выполнен из алюмославсановой ленты, которая обеспечивает бесперебойную работу изделия в любых условиях.

Витая пара с экраном

Экранирование витых пар также необходимо для защиты изделия от влияния посторонних электромагнитных волн. Например, интернет-кабель нуждается в усиленной защите, т.к. его прокладка часто пролегает рядом с ЛЭП или непосредственной близости с бытовыми электроприборами.

Подробная классификация экранированных витых пар представлена в нашей таблице.

Где применяется экранированный кабель

• Экранированный силовой кабель применяется в энергетике, чтобы исключить взаимное влияние между линиями.
• Интернет-кабель экранированный используется для защиты от наводок и повышения стабильности передачи данных в сетях.
• Экранированный кабель для датчиков и приборов нужен для точной передачи сигналов без искажений.
• Контрольные экранированные кабели применяются в системах автоматизации и управления.
• Экранированная витая пара используется в сетевых технологиях, где важна высокая скорость и минимальные потери.

Как обозначается экранированный кабель

В маркировке обычно добавляется буква «Э» или специальные обозначения, указывающие на наличие экрана. Например, кабель 3 жилы экранированный будет иметь соответствующую пометку в маркировке.

Купить экранированный кабель

В каталоге РКБ вы можете купить и заказать экранированный кабель с доставкой по России или самовывозом с нашего склада. Все экранированные кабели, представленные в нашем каталоге, имеют сертификаты качества и изготовлены по строгим требованиям ГОСТ ведущими заводами-изготовителями. Для заказа свяжитесь с нами любым удобным для вас способом.
