СИП-4 4×120 — самонесущий изолированный провод для ВЛИ 0,6/1 кВ
СИП-4 4×120 — четырёхжильный самонесущий изолированный провод для воздушных линий электро-передачи (ВЛИ) низкого напряжения. Все жилы — алюминиевые, изолированы светостабилизированным сшитым полиэтиленом (XLPE), несущая способность обеспечивается скруткой жил (без отдельного несущего троса). Оптимален для магистралей и ответвлений к потребителям в городской и сельской сети. Ассортимент и цены — в разделе кабелей и проводов RKB.
Расшифровка маркировки
- С — самонесущий;
- И — изолированный;
- П — провод;
- 4 — тип конструкции: все токопроводящие жилы в изоляции, без несущего стального троса;
- 4×120 — четыре жилы сечением по 120 мм² каждая.

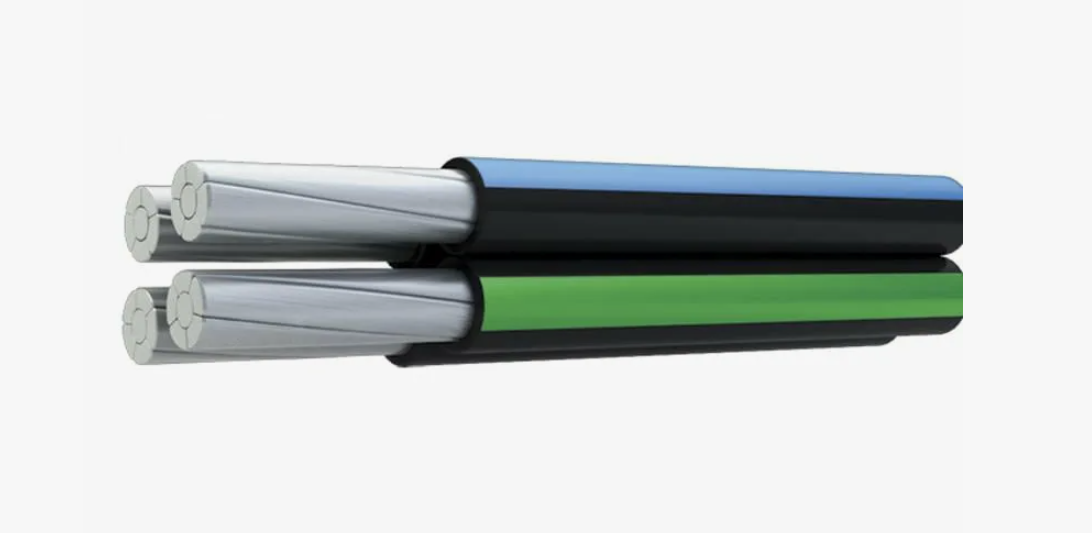

Конструкция
- Жилы: алюминиевые (Al), многопроволочные, скрученные в пучок; равное сечение 4×120 мм².
- Изоляция: светостабилизированный XLPE (сшитый полиэтилен), стойкий к ультрафиолету и атмосферным воздействиям.
- Скрутка: шаг скрутки рассчитан для восприятия механических нагрузок и ветровых колебаний.
- Маркировка жил: различение по продольным рёбрам/насечкам или цветовым элементам (по ТУ производителя); допускается выделение нулевой/защитной жилы.
- Дополнительно: возможно исполнение с влагозащитными заполнителями и повышенной морозостойкостью — уточняется при заказе.
Область применения
- Воздушные линии 0,6/1 кВ частотой 50 Гц: магистрали, распределительные сети, вводы к зданиям.
- Ответвления от магистралей к частным домовладениям, коммерческим объектам и промышленным площадкам.
- Прокладка по фасадам на кронштейнах и анкерных зажимах; переходы через улицы и дворы.
- Климатические условия по ГОСТ 15150: эксплуатация на открытом воздухе, устойчивость к УФ, осадкам, гололёду и ветровым нагрузкам (параметры по районированию уточняются проектом).
Технические характеристики (обобщённо)
- Номинальное напряжение: 0,6/1 кВ.
- Материал жил: алюминий, суммарное число проволок и класс — по ТУ.
- Длительно допустимая температура жил: до 90 °C; кратковременно при КЗ — до 130 °C (ориентировочно, уточняется паспортом).
- Диапазон эксплуатации: как правило от −50 до +50 °C; монтаж — при температуре не ниже −20 °C (рекомендуется прогрев ниже порога).
- Минимальный радиус изгиба при монтаже: не менее 10 диаметров пучка.
- Строительные длины и допустимые пролёты: зависят от района ветровых/гололёдных нагрузок и применяемой арматуры.
Точные электрические сопротивления, внешний диаметр пучка, масса 1 км, разрывные нагрузки и допускаемые пролёты выдаются в паспорте партии/КД.
Преимущества СИП-4 4×120
- Безопасность: изоляция снижает риск коротких замыканий, дуг и поражения током при касаниях ветками.
- Надёжность линии: XLPE устойчив к УФ, трекингу и атмосферным воздействиям; ресурс выше незолированных ВЛ.
- Экономичность: нет необходимости в несущем тросе; меньше арматуры и работ по изоляторам.
- Гибкость при реконструкции: просто организовать ответвления к новым потребителям без отключения магистрали (по технологии «под напряжением» при наличии допусков).
Монтаж и арматура
- Применяйте сертифицированные анкерные и поддерживающие зажимы, ответвительные прокалывающие зажимы, крюки и кронштейны под нагрузку линии.
- Соблюдайте стрелу провеса в пролётах, шаг опор и минимальные расстояния до земли/сооружений согласно ПУЭ и проекту.
- Все соединения выполняйте герметичными элементами, рассчитанными на алюминий и уличную среду.
Поставка и подбор
Для расчёта КП укажите: длину трассы, район ветровых/гололёдных нагрузок, схему пролётов и тип арматуры. Запросите актуальные условия поставки и паспортные параметры через каталог RKB — поможем укомплектовать линию арматурой и защитными аксессуарами.
