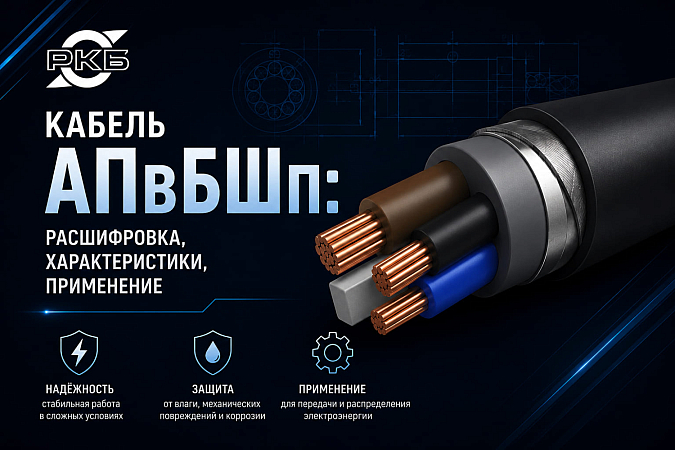

Кабель АПвБШп: расшифровка, характеристики, применение
Кабель АПвБШп: расшифровка
- (А) – алюминиевая токопроводящая жила
- (Пв) – изоляция из сшитого полиэтилена
- (Б) – броня из стальных оцинкованных лент
- (Шп) – внутренний корпус из полиэтилена
Кабель АПвБШп изготавливается по ГОСТ Р 55025-2012 «Кабели силовые с изоляцией из сшитого полиэтилена на номинальное напряжение 0,66; 1; 3; 6; 10; 20; 35 кВ», а также по техническим условиям ТУ 16.К71-349-2005. Основное преимущество изоляции из сшитого полиэтилена (XLPE) перед ПВХ или бумажной изоляцией — значительно более высокая допустимая температура нагрева жил: в длительном режиме до +90 °С (против +70 °С у ПВХ), при перегрузке до +130 °С, при коротком замыкании — до +250 °С. Это позволяет пропускать большие токи при том же сечении. Кроме того, сшитый полиэтилен обладает более низкими диэлектрическими потерями, практически не впитывает влагу и устойчив к старению. Броня из двух стальных оцинкованных лент (буква «Б») обеспечивает защиту от механических повреждений и грызунов, а наружный шланг из полиэтилена (Шп) придаёт дополнительную герметичность и химическую стойкость. В отличие от ПВХ, полиэтиленовая оболочка сохраняет эластичность при более низких температурах (до -50 °С) и не разрушается под действием ультрафиолета, что позволяет использовать кабель на открытом воздухе без дополнительной защиты.
Кабель АПвБШп: где применяется
За счет изоляции из вулканизированного полиэтилена, кабель АПвБШп устойчив к повышениям температуры нагрева жил, возникающей во время эксплуатации или при возникновении короткого замыкания. АПвБШп используется для подключения стационарных электроустановок в различных условиях – на открытом воздухе, в технических помещениях, в траншеях. Кабель устойчив к воздействиям агрессивных сред, например, может использоваться в химически активной среде.
Кабель АПвБшп: основные технические характеристики.
- Номинальное переменное напряжение: 0,66/1 кВ
- Частота: 50 Гц
- Минимальная температура прокладки кабеля без прогрева: -15°С
- Температурный диапазон окружающей среды при эксплуатации: -50°С - +50°С
- Максимально допустимая влажность: 98%
- Срок службы: до 30 лет
- Гарантийный срок эксплуатации: 5 лет
По сравнению с близкими аналогами (например, АВБбШв с ПВХ-изоляцией), кабель АПвБШп выигрывает в пропускной способности и термической стойкости, но имеет и свои особенности. Из-за сшитой структуры полиэтилена кабель становится более жестким, что требует соблюдения увеличенных радиусов изгиба (для многожильных — не менее 10–12 наружных диаметров против 7,5 у ПВХ-аналогов). При монтаже в грунте необходимо учитывать, что хотя броня защищает от большинства воздействий, в скальных и мёрзлых грунтах рекомендуется дополнительная подсыпка из песка толщиной не менее 100 мм для предотвращения точечных повреждений. Кабель не поддерживает горение, но при пожаре выделяет дым (в отличие от безгалогенных исполнений). Если требуется пониженное дымообразование, следует выбирать модификацию АПвБШпнг-LS — с оболочкой из полиэтилена, не распространяющей горение и с низким газо- и дымовыделением. Также важно: для оконцевания кабелей со сшитым полиэтиленом необходимы специальные соединительные муфты и наконечники, рассчитанные на работу при повышенных температурах. Соблюдение правил монтажа гарантирует заявленный срок службы 30 лет.
Кабель АПвБШп: купить
Купить кабель АПвБШп в Москве и Санкт-Петербурге в наличии со склада возможно в компании РКБ. РКБ – оптовый поставщик кабельной и электротехнической продукции и предлагает выгодные условия покупки кабеля, провода и электротехники для частных и юридических лиц.
В интернет-магазине РКБ представлен кабель АПвБШп в различных технических исполнениях и от ведущих заводов-производителей. Цена на кабель АПвБШп – от 131 рубля за метр. Подобрать кабель АПвБШп возможно в нашем каталоге, добавьте товар в корзину и оформите заказ, после оформления с вами свяжется персональный менеджер и проинформирует о точной стоимости и сроках доставки.
