Силовое электроснабжение современных промышленных и муниципальных объектов требует применения высокотехнологичного оборудования, способного выдерживать пиковые нагрузки и сложные условия эксплуатации. Одним из наиболее востребованных изделий на рынке современной электроэнергетики является кабель АПвПуг 1х240/25. Данная продукция разработана специально для прокладки в грунтах с высокой влажностью и в несудоходных водоемах.
Кабель используется при строительстве и модернизации объектов энергетической инфраструктуры, а также применяется в распределительных сетях, где важны надежность линии и устойчивость к внешним воздействиям.
Что означает маркировка АПвПуг 1х240/25
Маркировка кабеля указывает на особенности конструкции и применяемые материалы:
-
А — алюминиевая токопроводящая жила;
-
Пв — изоляция из сшитого полиэтилена;
-
Пу — усиленная наружная оболочка;
-
г — герметизированное исполнение;
-
1 — количество жил;
-
240 — сечение токопроводящей жилы;
-
25 — сечение медного экрана.
Герметизированная конструкция позволяет эксплуатировать кабель в условиях повышенной влажности и предотвращает распространение влаги внутри изделия при повреждении оболочки.
Технические особенности

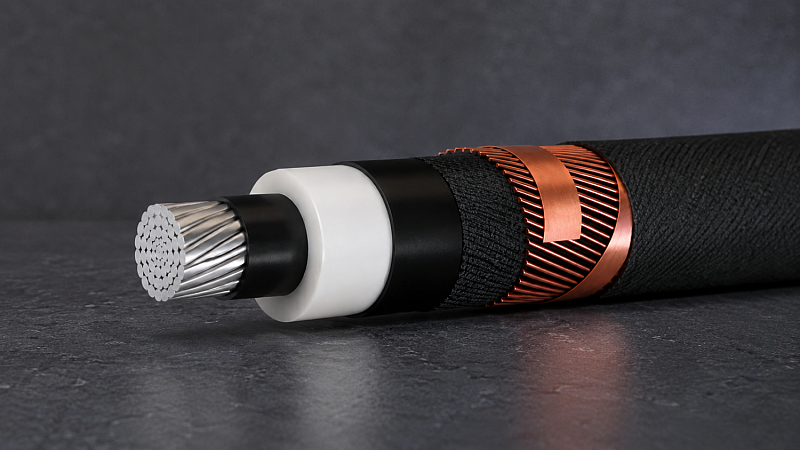

Конструкция АПвПуг 1х240/25 представлена сложной многослойной системой, в которой каждый элемент выполняет свою определенную функцию.
Токопроводящая жила
В основе кабеля лежит круглый многопроволочный алюминиевый проводник, имеющий сечение 240 мм². Применение при производстве алюминия позволяет существенно снизить вес линии и сократить общие расходы. По сравнению с медными аналогами такой кабель отличается меньшей массой и более удобен при монтаже протяженных трасс.
Изоляционный слой
В качестве диэлектрика применяется полиэтилен, который подвергают физико-химическому процессу — сшивают на молекулярном уровне. Полученная изоляция имеет повышенную термостойкость, позволяя жиле разогреваться до +90°C в рабочем режиме и до +250°C при коротком замыкании.
Изоляция из сшитого полиэтилена обеспечивает устойчивость к температурным нагрузкам и повышает срок службы кабельной линии.
Защитный медный экран
Медный экран сечением 25 мм² необходим для выравнивания электрического поля и отвода токов короткого замыкания. Наличие экрана повышает надежность эксплуатации кабеля и снижает влияние внешних электромагнитных воздействий.
Герметизация и внешняя оболочка
Обозначение «г» указывает на наличие водоблокирующих лент, которые предотвращают продольное распространение влаги при повреждении внешней оболочки.
Внешняя оболочка состоит из полиэтилена и дополнительно усиливает устойчивость изделия к механическим повреждениям и агрессивному воздействию окружающей среды.
Где применяется кабель АПвПуг 1х240/25
Кабель рассчитан на номинальный уровень напряжения 10 кВ. Силовые 1-жильные кабели можно использовать в том числе на сложных трассах с большим количеством изгибов.
АПвПуг 1х240/25 применяется:
-
в распределительных сетях;
-
на промышленных объектах;
-
при строительстве кабельных линий;
-
в системах электроснабжения муниципальных объектов;
-
на участках с высокой влажностью грунта;
-
при прокладке трасс в сложных условиях эксплуатации.
Преимущества кабеля АПвПуг 1х240/25
Конструкция кабеля обеспечивает стабильную работу линии даже при высоких нагрузках. Среди основных преимуществ можно выделить:
-
повышенную термостойкость;
-
устойчивость к влаге;
-
надежную герметизацию;
-
устойчивость к механическим воздействиям;
-
длительный срок эксплуатации;
-
возможность прокладки в сложных грунтах.
Использование алюминиевой жилы позволяет дополнительно снизить общий вес кабельной линии и упростить монтаж.
Особенности эксплуатации
При эксплуатации кабеля важно соблюдать требования технической документации и учитывать условия окружающей среды. Герметизированная конструкция делает изделие подходящим для эксплуатации в грунтах с повышенной влажностью и на объектах с высокой нагрузкой на кабельную линию.
Для стабильной работы линии необходимо соблюдать допустимые радиусы изгиба, температурный режим монтажа и требования к механической защите кабеля.
