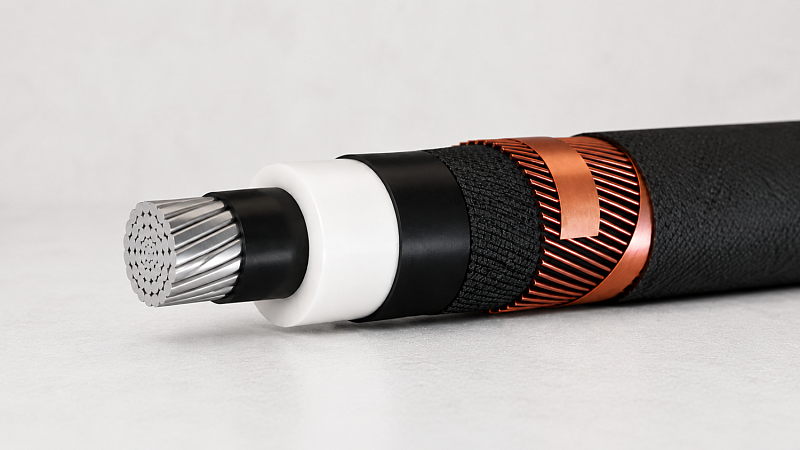

В условиях активной модернизации энергетической инфраструктуры в России предъявляются повышенные требования к надежности распределительных сетей. Одним из наиболее востребованных кабелей для передачи электроэнергии является АПвПуг 1х240/70. Кабель применяется при строительстве и реконструкции энергетических объектов, а также используется на промышленных предприятиях и в распределительных сетях.
При производстве применяются современные полимерные материалы. В основе изделия лежит алюминиевый токопроводящий сердечник. Применение алюминия позволяет сократить общий вес линии и снизить эксплуатационные расходы по сравнению с медными аналогами.
Что означает маркировка АПвПуг 1х240/70
Маркировка кабеля содержит информацию о его конструкции и основных характеристиках:
-
А — алюминиевая токопроводящая жила;
-
Пв — изоляция из сшитого полиэтилена;
-
Пу — усиленная полиэтиленовая оболочка;
-
г — герметизированное исполнение;
-
1 — количество жил;
-
240 — сечение основной жилы;
-
70 — сечение медного экрана.
Герметизированное исполнение позволяет использовать кабель в условиях повышенной влажности, включая сложные грунты и участки с возможным воздействием воды.
Технические особенности
Главной особенностью кабеля АПвПуг 1х240/70 является изоляция из сшитого полиэтилена. Процесс, позволяющий сшивать молекулы этилена на молекулярном уровне, превращает термопластичный материал в термореактивное соединение. Благодаря этому кабель можно эксплуатировать до 90°C в нормальном режиме и до 250°C — при токах короткого замыкания.
Общий экран состоит из медных проволок, скрепленных медной лентой, и его сечение в данной модификации составляет 70 мм². Экран обеспечивает выравнивание электрического поля и способствует повышению надежности эксплуатации кабельной линии.
Высокий номинальный ток и устойчивость к внешним воздействиям определяют параметры применения кабеля АПвПуг 1х240/70:
-
рабочее напряжение — 10, 20 или 35 кВ;
-
сечение основной жилы — 240 мм²;
-
устойчивость к прокладке в грунтах с высокой влажностью;
-
возможность эксплуатации в несудоходных водоемах.
Где применяется кабель АПвПуг 1х240/70
Силовые 1-жильные кабели являются необходимым элементом в строительстве магистральных линий, подключении крупных промышленных объектов и городских подстанций. Прочная наружная оболочка позволяет производить монтаж в сложных грунтах без риска повреждения герметичного слоя.
Кабель АПвПуг 1х240/70 применяется:
-
в распределительных сетях;
-
на объектах электроэнергетики;
-
при строительстве подстанций;
-
в промышленных системах электроснабжения;
-
на участках с повышенной влажностью грунта;
-
при прокладке сложных кабельных трасс.
Преимущества кабеля АПвПуг 1х240/70
Конструкция кабеля обеспечивает устойчивость к внешним воздействиям и стабильную работу при высоких нагрузках. Среди основных преимуществ можно выделить:
-
повышенную термостойкость;
-
устойчивость к влаге;
-
надежную герметизацию;
-
длительный срок службы;
-
устойчивость к механическим нагрузкам;
-
возможность эксплуатации в сложных климатических условиях.
Дополнительным преимуществом является уменьшенный вес линии по сравнению с медными аналогами.
Особенности эксплуатации и прокладки
При прокладке кабеля необходимо учитывать условия окружающей среды, тип грунта и особенности кабельной трассы. Герметизированная конструкция позволяет использовать изделие в местах с повышенной влажностью и риском подтопления.
Для стабильной и безопасной эксплуатации важно соблюдать требования технической документации, включая допустимый радиус изгиба, температурный режим монтажа и допустимые токовые нагрузки.
Сертифицированная кабельно-проводниковая продукция должна сопровождаться технической документацией и соответствовать требованиям ГОСТ.
