Кабель АПвПуг 1х240/35 относится к силовой кабельно-проводниковой продукции, применяется в современных энергетических системах для обеспечения надежной и бесперебойной работы узлов распределения электроэнергии. Применяется в строительстве и реконструкции объектов электроэнергетики.
Что означает маркировка АПвПуг 1х240/35
Маркировка силового кабеля содержит основную информацию о конструкции изделия и используемых материалах:
-
А — алюминиевая токопроводящая жила;
-
Пв — изоляция из сшитого полиэтилена;
-
Пу — усиленная полиэтиленовая оболочка;
-
г — герметизированное исполнение;
-
1 — количество жил;
-
240 — сечение токопроводящей жилы;
-
35 — сечение медного экрана.
Такая конструкция позволяет использовать кабель в распределительных сетях среднего напряжения, а также на объектах с повышенными требованиями к надежности и влагозащите.
Технические особенности

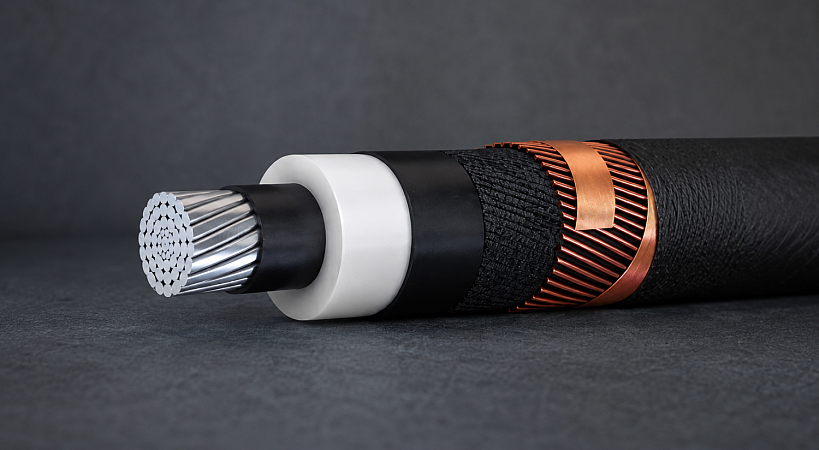

В основе конструкции лежит алюминиевый токопроводящий элемент. Центральная жила имеет сечение 240 мм², что позволяет выдерживать высокое напряжение. Многопроволочный круглый профиль имеет повышенную плотность. Благодаря этому удается сокращать общие габариты изделия и повышать его электрофизические свойства.
Главным преимуществом силового 1-жильного кабеля является изоляция из сшитого полиэтилена. При производстве необходимо сшивать молекулярные цепочки полимера, получая термореактивный материал. Это повышает устойчивость кабеля к термическим деформациям и выдерживает более высокий номинальный температурный режим эксплуатации (до 90°C в обычных условиях и до 250°C при коротком замыкании).
Для выравнивания напряженности электрического поля и защиты от помех в конструкцию включен медный экран сечением 35 мм². Индекс «г» в маркировке указывает на герметизацию кабеля, которая позволяет эксплуатировать его в условиях повышенной влажности и затапливаемых грунтах.
Преимущества кабеля АПвПуг 1х240/35
Силовой кабель АПвПуг востребован в энергетической отрасли благодаря сочетанию высокой надежности и устойчивости к внешним воздействиям.
Основные преимущества:
-
устойчивость к воздействию влаги;
-
повышенная термостойкость;
-
длительный срок службы;
-
высокая механическая прочность;
-
возможность эксплуатации в сложных климатических условиях;
-
устойчивость к перегреву и коротким замыканиям;
-
удобство прокладки на протяженных трассах.
Дополнительным преимуществом считается сниженный вес по сравнению с медными аналогами, что упрощает транспортировку и монтаж кабельной линии.
Где применяется кабель АПвПуг 1х240/35
Данный проводник предназначен для стационарной прокладки в кабельных сооружениях, блоках, траншеях и технологических каналах для передачи и распределения электроэнергии в трехфазных системах. Кабель эффективно функционирует в сети с изолированной или заземленной нейтралью, где рабочее напряжение составляет 10, 20 или 35 кВ.
Кабель АПвПуг 1х240/35 применяется:
-
на промышленных объектах;
-
в распределительных электросетях;
-
при строительстве подстанций;
-
на объектах городской инфраструктуры;
-
в системах электроснабжения крупных предприятий;
-
при прокладке трасс в грунтах с повышенной влажностью.
Особенности прокладки и эксплуатации
При монтаже силового кабеля необходимо учитывать условия окружающей среды, тип грунта и особенности кабельной трассы. Герметизированная конструкция позволяет использовать изделие на участках с высоким уровнем влажности и риском подтопления.
При эксплуатации важно соблюдать допустимый радиус изгиба и температурные ограничения, предусмотренные технической документацией. Для увеличения срока службы линии рекомендуется использовать дополнительные меры механической защиты при прокладке в сложных грунтах.
На что обратить внимание при выборе
При выборе кабеля АПвПуг 1х240/35 необходимо учитывать:
-
рабочее напряжение сети;
-
условия прокладки;
-
допустимые токовые нагрузки;
-
уровень влажности грунта;
-
требования к механической защите линии;
-
особенности эксплуатации объекта.
Каждая поставляемая партия снабжается сопроводительной документацией, в которую входят сертификаты соответствия ГОСТ и технический паспорт.
