Кабель АПвВнг: расшифровка, характеристики, применение.

Внутри марки существует несколько исполнений. Разбираемся, что означает каждый знак обозначения, чем нг(А) отличается от нг(В) и для каких объектов такой кабель не подходит.

Как читается маркировка

Обозначение делится на буквенную и цифровую части. Буквы перечисляются в порядке от жилы наружу:

• А — алюминиевая токопроводящая жила

• Пв — изоляция из сшитого полиэтилена

• В — оболочка из поливинилхлоридного пластиката

• нг — нераспространение горения при групповой прокладке

• LS — пониженное дымо- и газовыделение

Распространенная ошибка — читать «Внг» как единый элемент. Буква В относится только к оболочке, а «нг» относится к поведению готового изделия в огне. Изоляция при этом остается полиэтиленовой, поливинилхлорид в ней не применяется.

Цифры в маркировке задают размеры. Запись 1х120/50-10кВ расшифровывается как одна жила сечением 120 мм², медный экран 50 мм² и номинальное напряжение сети 10 кВ. Индекс «мк» рядом с сечением уточняет многопроволочную круглую жилу, «ок» соответствует однопроволочной круглой.

Чем нг(А) отличается от нг(В)

Буква в скобках после «нг» указывает категорию испытания на нераспространение горения. К категории помещения или классу пожарной безопасности объекта этот знак отношения не имеет. Разница определяется объемом горючей массы в испытуемом пучке.

Для категории А в пучок закладывается 7 литров горючего материала на метр длины, для категории В — 3,5 литра. Пучок поджигается газовой горелкой, после чего источник пламени убирается. Кабель проходит испытание, если горение прекращается самостоятельно и обугленный участок не выходит за нормированную длину. Топлива в пучке категории А вдвое больше, поэтому подтвердить эту категорию сложнее, и подмена нг(А) на нг(В) в проекте снижает заложенный уровень защиты.

Категорию определяет проектировщик, и главный критерий здесь — сколько кабелей идет по трассе рядом. Чем больше линий собрано в один пучок, тем больше горючего материала окажется в очаге, поэтому кабельные этажи подстанций, туннели и плотно заполненные лотки проходят по категории А. На разреженных трассах и одиночных линиях объем горючей массы невелик, и там достаточно категории В.

В каталоге РКБ представлены исполнения АПвВнг(В)-LS на напряжение 10 кВ с разными сечениями жилы и экрана. Для сравнения конкретных вариантов можно посмотреть АПвВнг(В)-LS 1х95/35-10кВ, АПвВнг(В)-LS 1х120мк/50-10кВ и АПвВнг(В)-LS 1х240мк/70-10кВ. Все три позиции относятся к исполнению нг(В)-LS, а различия между ними определяются прежде всего сечением токопроводящей жилы и медного экрана.

Что означает индекс LS

Сокращение LS раскрывается как low smoke и относится к дымообразованию. Оболочка такого кабеля при горении и тлении снижает светопроницаемость помещения не более чем наполовину, тогда как обычный поливинилхлорид в считанные минуты застилает объем плотным дымом.

Смысл индекса в том, что на путях эвакуации сохраняется видимость указателей и выходов, персонал успевает покинуть помещение, а расчеты пожарной охраны заходят внутрь без потери ориентации. Дополнительно ограничивается выделение коррозионно-активных газов, из-за чего меньше страдает электроника в соседних помещениях.

Класс пожарной опасности готового изделия указывается в паспорте партии по ГОСТ 31565-2012. Для исполнения нг(А)-LS это П1б.8.2.2.2, для нг(В)-LS — П2.8.2.2.2, и различие в первом знаке соответствует категории нераспространения горения.

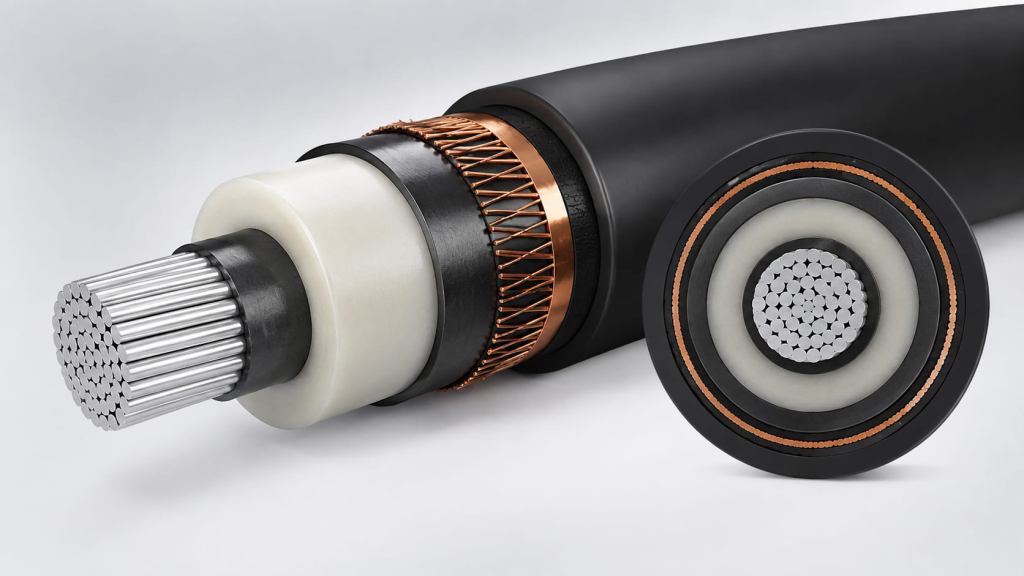

Из чего состоит кабель

Алюминиевая жила скручена из проволок и обжата до круглой уплотненной формы. Гладкая поверхность нужна не для красоты — на выступах проволок электрическое поле усиливается, а сшитый полиэтилен стареет именно от таких локальных всплесков.

Изоляция толщиной от 3,4 мм лежит между двумя полупроводящими экранами, которые наносятся экструзией вместе с ней. Нижний сглаживает поле у жилы, верхний снимает напряженность на внешней границе, и поле остается внутри полиэтилена.

Медный экран из проволок со скрепляющей лентой отводит емкостный ток и ток замыкания на землю. Его сечение считается отдельно от жилы — по току замыкания сети и времени срабатывания защиты, поэтому одна и та же жила 240 мм² выпускается с экраном 25 мм² и с экраном 70 мм². Снаружи разделительная обмотка не дает меди продавить пластикат, а оболочка принимает механику, влагу и огонь.

Технические характеристики

Базовые параметры одинаковы для всей марки и заданы техническими условиями изготовителя:

Радиус изгиба уменьшается до 7,5 диаметра, если монтаж выполняется по специальным шаблонам. Наружный диаметр, масса и допустимая токовая нагрузка зависят от сечения жилы и экрана, поэтому приводятся на страницах конкретных исполнений.

Допустимый ток кабеля АПвВнг

Допустимая токовая нагрузка кабеля АПвВнг зависит от сечения жилы, способа прокладки и условий теплоотвода. Поэтому один и тот же кабель может иметь разные значения допустимого тока в земле и на воздухе, а также при расположении жил в одной плоскости или треугольником.

Для наиболее востребованных одножильных исполнений на 10 кВ ориентировочные значения составляют:

Приведенные значения относятся к конкретным расчетным условиям прокладки и не должны использоваться как универсальная токовая нагрузка для любой трассы. При проектировании учитывают температуру грунта и воздуха, тепловое сопротивление грунта, количество рядом расположенных кабелей, способ раскладки и другие поправочные коэффициенты.

Чем больше сечение алюминиевой жилы, тем больший рабочий ток способен передавать кабель. Например, для исполнения 1х120/50 на 10 кВ ток в земле составляет 288 А при прокладке треугольником и 298 А при расположении в одной плоскости.

Вес кабеля АПвВнг

Масса кабеля зависит от сечения токопроводящей жилы, сечения металлического экрана, толщины изоляции и оболочки, а также от конкретного производителя. Поэтому вес следует уточнять по технической документации на выбранное исполнение.

Для некоторых исполнений АПвВнг-LS на 10 кВ:

• 1х95/35 — около 1329 кг/км;

• 1х120/50 — около 1496 кг/км;

• 1х240/50 — около 2,1 т/км.

При расчете массы барабана учитывают не только вес кабеля, но и длину строительной поставки, а также массу самого барабана. Для длинных линий этот параметр важен при выборе транспорта, погрузочной техники и оборудования для размотки.

Диаметр кабеля АПвВнг

Наружный диаметр также не является одинаковым для всей марки. Он увеличивается вместе с сечением жилы, экрана и толщиной отдельных конструктивных элементов.

Например, для одножильных кабелей на 10 кВ:

Диаметр необходимо учитывать при проектировании трассы, выборе кабельных конструкций и определении минимального радиуса изгиба. Для одножильных кабелей минимальный радиус обычно составляет 15 наружных диаметров, если иное не установлено технической документацией конкретного исполнения.

Сопротивление кабеля АПвВнг

Под сопротивлением кабеля обычно понимают электрическое сопротивление его токопроводящей жилы. Для АПвВнг используется алюминиевая жила, поэтому значение зависит прежде всего от ее сечения и температуры.

Чем больше площадь поперечного сечения проводника, тем ниже его сопротивление на единицу длины. Например, для отдельных исполнений на 10 кВ:

• 1х95/35 — до 0,193 Ом/км при +20 °C;

• 1х120/50 — до 0,153 Ом/км при +20 °C;

• 1х240/50 — значение определяется технической документацией конкретного исполнения.

Сопротивление указывают при определенной температуре, обычно +20 °C. При нагреве жилы ее электрическое сопротивление увеличивается, поэтому при расчетах рабочих режимов учитывают фактическую температуру проводника.

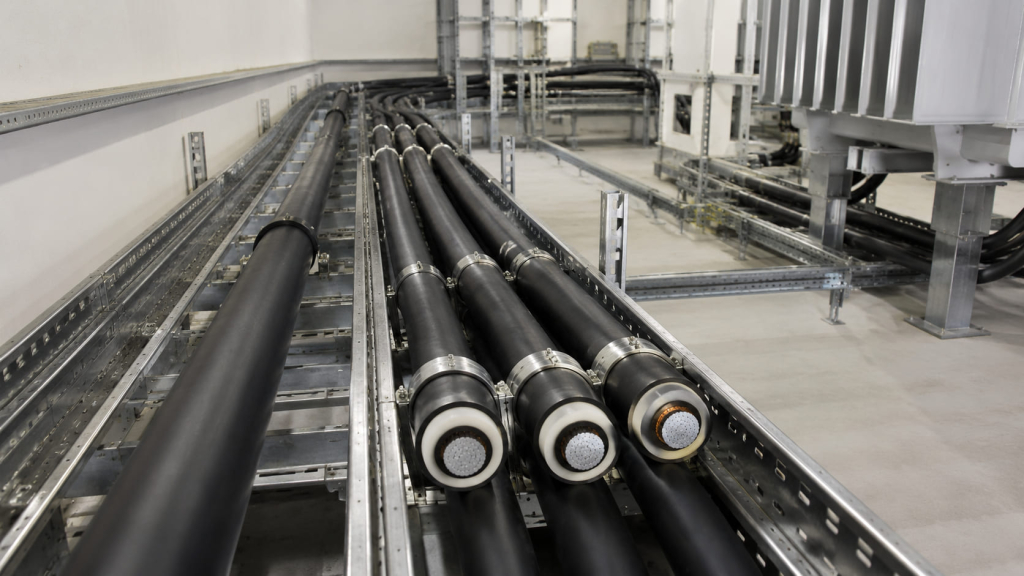

Где применяется кабель АПвВнг

В каталоге представлены исполнения АПвВнг на 10 кВ. Для этого класса напряжения конкретные параметры кабеля — сечение, толщина СПЭ-изоляции, допустимый ток, масса и наружный диаметр — определяются маркоразмером и технической документацией производителя.

Марка передает и распределяет электроэнергию в стационарных установках сетей среднего напряжения:

• кабельные туннели, каналы, шахты и кабельные этажи подстанций

• производственные помещения с групповой прокладкой на лотках

• наружные электроустановки с учетом объема горючей нагрузки

• объекты с ограничением по дымовыделению — подземные сооружения, здания с массовым пребыванием людей

• взрывоопасные зоны в объеме, оговоренном техническими условиями завода

• вертикальные и наклонные трассы, где разность уровней не ограничивается

Прокладка в сухих грунтах допускается техническими условиями отдельных заводов — обычно речь о песке и песчано-глинистой почве с влажностью от 14 %.

Ограничения для прокладки АПвВнг

Оболочка из поливинилхлоридного пластиката пропускает влагу заметно активнее полиэтиленовой. Отсюда прямое ограничение — влажные и заболоченные грунты, участки с подтоплением, а также прокладка в воде для этой марки недопустимы. Для таких трасс выбираются исполнения с полиэтиленовой оболочкой — АПвПг для обычной траншеи, АПвПуг с усиленной оболочкой и продольной герметизацией водоблокирующими лентами, если участок подтапливается.

Второе ограничение касается механики. Брони у марки нет, поэтому участки с риском повреждения проходятся в трубах, лотках или бетонных каналах. Прокол и протяжка через грунт выполняются кабелями с усиленной оболочкой.

Чем АПвВнг отличается от соседних марок

Внутри группы кабелей со сшитой изоляцией марки различаются материалом оболочки, наличием индексов пожарной безопасности и классом напряжения:

Марка с буквой «Г» относится к низковольтной группе, а АПвВнг без «Г» — к среднему напряжению от 10 кВ. Совпадение первых букв о классе напряжения ничего не сообщает, проверяется он по маркоразмеру целиком.

Как подобрать исполнение кабеля

Проверяется:

• напряжение сети — 10, 20 или 35 кВ, от этого зависит толщина изоляции

• сечение жилы — по расчетному току, например 120 мм² выдерживает 288 А в земле

• сечение экрана — чем выше ток замыкания, тем толще экран, от 25 до 70 мм²

• категория горения — нг(А) для плотных пучков, нг(В) для одиночных линий

• форма трассы — радиус поворота и усилие протяжки

Муфты и наконечники подбираются одновременно с кабелем, поскольку арматура для сшитой изоляции привязывается к диаметру изоляции и к сечению экрана.

Купить кабель АПвВнг в РКБ

Заказать кабель АПвВнг можно оптом и в розницу — со склада или под заказ напрямую с завода. Цена зависит от сечения жилы и экрана, класса напряжения, исполнения и объема партии, поэтому актуальная стоимость и наличие подтверждаются менеджером на день обращения.

Отгрузка оформляется от одного барабана в любой регион России и ЕАЭС. Партия сопровождается сертификатами и паспортом качества, документы проходят по ЭДО. Заказ оформляется через менеджеров РКБ либо самостоятельно через корзину каталога, доступен самовывоз со складов компании.

Часто задаваемые вопросы

Что означает маркировка АПвВнг?

А обозначает алюминиевую токопроводящую жилу, Пв — изоляцию из сшитого полиэтилена, В — оболочку из ПВХ-пластиката, а нг — нераспространение горения при соответствующих условиях групповой прокладки.

Что означает LS в кабеле АПвВнг-LS?

LS означает пониженное дымо- и газовыделение при горении и тлении. Такой индекс применяется в исполнениях, для которых установлены соответствующие требования к дымообразованию.

Чем нг(А) отличается от нг(В)?

Это разные категории испытаний на нераспространение горения. Категория нг(А) предусматривает более жесткие условия испытания по объему горючего материала в пучке, чем нг(В). Конкретное исполнение выбирают в соответствии с требованиями проекта и нормативной документации.

Какой допустимый ток у кабеля АПвВнг?

Допустимый ток зависит от сечения и способа прокладки. Например, для кабеля 1х120 мм² на 10 кВ значение составляет около 288 А при прокладке треугольником в земле и 403 А при расположении в одной плоскости на воздухе в соответствующих расчетных условиях.

Сколько весит кабель АПвВнг?

Масса зависит от сечения и конструкции. Например, кабель АПвВнг-LS 1х95/35 весит около 1329 кг/км, а исполнение 1х120/50 — около 1496 кг/км.

Какой диаметр у кабеля АПвВнг?

Наружный диаметр зависит от конкретного исполнения. Например, у АПвВнг-LS 1х95/35 он составляет 33,3 мм, у 1х120/50 — 34,7 мм.

Для какого напряжения применяется кабель АПвВнг?

Марка выпускается в различных классах напряжения, поэтому необходимо смотреть конкретное исполнение. В представленном каталоге значительная часть рассматриваемых кабелей относится к сетям 10 кВ. Для кабелей на 20 и 35 кВ применяются другие конструктивные параметры, поэтому их характеристики нельзя смешивать с характеристиками исполнений на 10 кВ.
