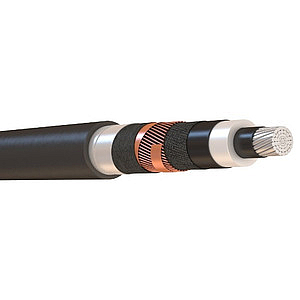

Кабель АПвВнг-LS 1х120/50

Расшифровка маркировки

Обозначение:

• А — алюминиевая токопроводящая жила

• Пв — изоляция из сшитого полиэтилена

• В — оболочка из ПВХ пластиката пониженной пожарной опасности

• нг — нераспространение горения при групповой прокладке

• LS — пониженное дымо- и газовыделение

• 1 — число жил

• 120 — номинальное сечение жилы, мм²

• 50 — номинальное сечение медного экрана, мм²

Категория горения ставится в скобках после «нг», и в разделе есть позиции обоих вариантов — нг(А) и нг(В). Индекс «мк» после сечения означает многопроволочную круглую жилу.

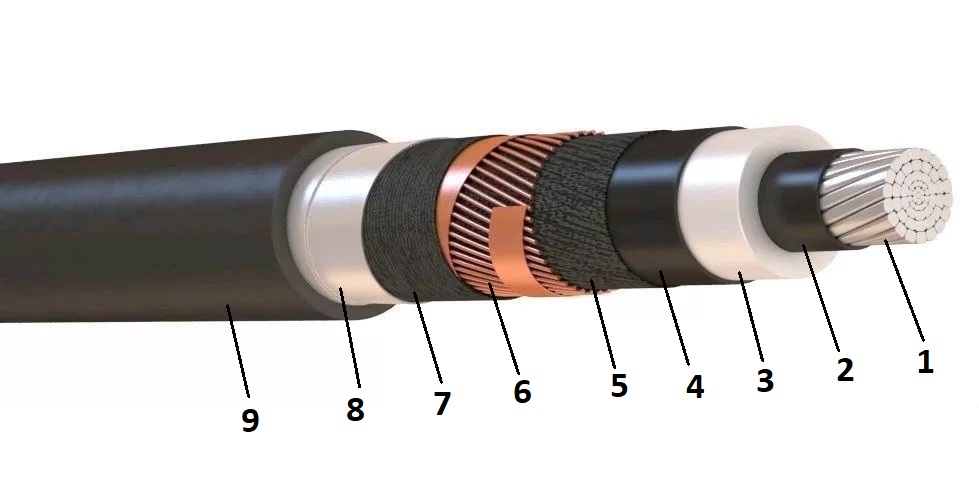

Конструкция

Алюминий жилы проводит рабочий ток. Сшитый полиэтилен изоляции толщиной 3,4 мм удерживает 10 кВ между жилой и землей, а два полупроводящих слоя из той же композиции по 0,6 мм прижимают электрическое поле к изоляции с обеих сторон. Медь экрана сечением 50 мм² отводит емкостный ток и ток замыкания на землю.

Защиту обеспечивает поясная изоляция 1,5 мм и наружная оболочка 2,5 мм из ПВХ пластиката, а между ними проложен термический барьер из стеклолент либо фольги

Технические характеристики

Вес, диаметр и токовая нагрузка

Километр кабеля АПвВнг 1х120 весит 1496 кг, наружный диаметр составляет 34,7 мм. Первая цифра учитывается для расчета барабанов и грузоподъемной техники, вторая — для проверки поворотов, поскольку радиус изгиба привязан к диаметру и равен примерно 520 мм.

Токовые нагрузки расходятся по способу прокладки сильнее всего на воздухе — 403 А в плоскости против 346 А треугольником. Сложенные вплотную фазы греют друг друга, тогда как грунт отводит тепло почти одинаково при любой раскладке, и разрыв сокращается до 10 А. Значения рассчитаны для грунта с термическим сопротивлением 1,2 °C·м/Вт, глубины 0,7 метра, температуры земли 15 °C и воздуха 25 °C.

Ток односекундного замыкания жилы 11,3 кА и экрана 9,6 кА сверяется с уставкой защиты (экран должен выдержать замыкание до отключения линии).

Область применения и способы прокладки

Кабель АПвВнг 10 кВ этого исполнения передает и распределяет электроэнергию в стационарных установках сетей с изолированной или заземленной нейтралью:

• кабельные сооружения — туннели, каналы, шахты, этажи подстанций

• производственные помещения с групповой прокладкой на лотках

• наружные электроустановки с учетом объема горючей нагрузки

• сухие грунты в умеренном и холодном климате

• участки с вибрационными нагрузками

• трассы без ограничения разности уровней

Взрывоопасные зоны допускаются в объеме, оговоренном ТУ завода. Тяжение ограничено 30 Н/мм² сечения жилы, это около 3,6 кН.

Альтернативные исполнения

Сечение экрана подбирают по току замыкания и уставке защиты, поэтому та же жила выпускается с другими экранами: для меньшей расчетной нагрузки можно рассмотреть АПвВнг-LS 1х120/35. АПвВнг 1х120 25 заказывают на короткие линии с быстрой защитой. Если расчетный ток выше 288 А, сечение жилы поднимают до АПвВнг-LS 1х240/70, а для меньших нагрузок подойдет АПвВнг-LS 1х95/35. Полный ассортимент можно изучить в категории кабель АПвВнг-LS.

Особенности исполнения нг-LS

Индекс «нг» означает, что пучок кабелей перестает гореть после удаления источника пламени. Категорию присваивают по объему горючей массы в испытуемом пучке — чем больше материала выдерживает проверку, тем строже подтвержденное требование.

Приставка LS отвечает за дым — светопроницаемость падает не более чем наполовину, поэтому персонал успевает покинуть помещение.

Как выбрать кабель АПвВнг-LS 1х120/50

Напряжение сети сверяется с классом изоляции 10 кВ, расчетный ток — с 288 А и коэффициентами трассы, ток замыкания — с термической стойкостью экрана, способ прокладки — с категорией горения, геометрию поворотов — с радиусом изгиба 520 мм.

Купить кабель АПвВнг-LS 1х120/50 в РКБ

Заказать кабель АПвВнг 1х120/50 можно оптом и в розницу. Складские позиции отгружаются сразу, остальные исполнения поставляются под заказ с заводов. Цена АПвВнг LS 1х120/50 зависит от производителя, длины отреза и объема партии, актуальную стоимость и наличие менеджер подтверждает на день обращения.

Доставка оформляется от одного барабана в любой регион России и ЕАЭС. Партия сопровождается сертификатами и паспортом качества, документы проходят по ЭДО.
