Кабель АПвВнг(В)-LS 1х120мк/50-10кВ

Расшифровка маркировки

Обозначение читается по частям, где буквы отвечают за материалы, а цифры за размеры конкретного исполнения:

• А — алюминиевая токопроводящая жила

• Пв — изоляция из сшитого полиэтилена

• В — оболочка из поливинилхлоридного пластиката

• нг(В) — нераспространение горения в пучке по категории В

• LS — пониженное дымо- и газовыделение

• 1х120мк — одна многопроволочная круглая уплотненная жила сечением 120 мм²

• 50 — сечение медного экрана в мм²

• 10кВ — номинальное напряжение сети

Категория нераспространения горения В соответствует испытанию с объемом горючей массы 3,5 литра на метр пучка. Для более плотных пучков проект предписывает исполнение нг(А) с нормой 7 литров.

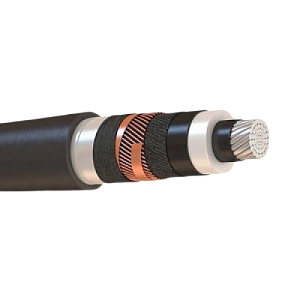

Конструкция

Схема слоев подчинена одной задаче — сделать электрическое поле вокруг жилы равномерным, иначе сшитый полиэтилен стареет на локальных перенапряженностях:

• многопроволочная круглая уплотненная жила 120 мм², класс 2 по ГОСТ 22483-2021

• экран по жиле из электропроводящей сшитой композиции

• изоляция из пероксидно-сшитого полиэтилена толщиной 3,4 мм

• экран по изоляции из электропроводящей сшитой композиции

• обмотка из электропроводящих лент

• экран из медных проволок общим сечением 50 мм², скрепленных медной лентой

• разделительный слой и внутренняя оболочка

• наружная оболочка из ПВХ пластиката пониженной пожарной опасности

Кабель АПвВнг 10 кВ выпускают с изоляцией 3,4 мм независимо от сечения жилы, а экран 50 мм² вместо базовых 16 или 25 мм² ставят на линиях с высоким током однофазного замыкания. В прайсах заводов позиция встречается также как АПвВнг 1х120/50 или АПвВнг-LS 1х120.

Технические характеристики

Наружный диаметр составляет 34,7 мм, масса километра — около 1,5 тонны. Обе величины зависят от ТУ завода и сверяются по паспорту партии.

Допустимые токовые нагрузки

Справочные значения рассчитаны для грунта с термическим сопротивлением 1,2 °C·м/Вт, глубины 0,7 метра, температуры земли 15 °C и воздуха 25 °C:

• в земле треугольником — 288 А

• в земле в одной плоскости — 298 А

• на воздухе треугольником — 346 А

• на воздухе в одной плоскости — 403 А

Если реальная трасса не совпадает с расчетными условиями, справочные цифры пересчитывают коэффициентами на температуру, состав грунта и число линий в траншее.

Вся линейка представлена в категории кабель АПвВнг-LS. Если расчетный ток выше 288 А, подойдет АПвВнг-LS 1х240/70, для меньших нагрузок — АПвВнг-LS 1х95/35. Исполнение АПвВнг-LS 1х120/50 представлено в отдельном разделе каталога. Другие марки того же сечения собраны в разделе кабели силовые сечением жил 120 мм.

Область применения и условия прокладки

Исполнение подходит для питающих и распределительных линий 10 кВ внутри объектов — туннелей и каналов, этажей подстанций, цехов с групповой прокладкой. Разность уровней по трассе не ограничивается, поэтому вертикальные участки проходят без стопорных муфт. Прокладку в сухих грунтах допускают ТУ завода, для влажной траншеи выбирают исполнения с полиэтиленовой оболочкой.

Преимущества исполнения

• алюминиевая жила снижает стоимость линии и массу барабана

• сшитая изоляция поднимает рабочую температуру до +90 °C против +70 °C у бумажной

• экран 50 мм² рассчитан на большие токи замыкания

• исполнение нг(В)-LS допускает групповую прокладку внутри зданий

Купить кабель АПвВнг(В)-LS 1х120/50 в РКБ

Купить кабель АПвВнг(В)-LS 1х120/50 10 кВ можно метражом от одного барабана со склада или под заказ с завода. Цена за метр на кабель АПвВнг 1х120 зависит от производителя, длины отреза и объема партии, актуальная стоимость и остаток указаны в карточке. Доставка оформляется в любой регион России и ЕАЭС, партия сопровождается сертификатами и паспортом качества.

Смотрите также другие модели серии в разделе кабели АПвВнг-LS нашего каталога.
