Кабель АПвВнг-LS 1х240/70

Кабель АПвВнг-LS 1х240/70

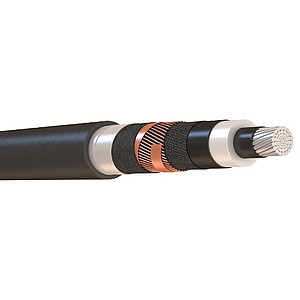

АПвВнг-LS 1х240/70 – кабель с алюминиевыми токопроводящими жилами в изоляции из сшитого полиэтилена, в негорючей оболочке из ПВХ пластиката. Он имеет защитный экран сечением 70 мм², не распространяет горение при пучковой прокладке, может выдерживать значительное напряжение, прокладываться в помещениях и в сухих грунтах.

Как выбрать кабель АПвВнг-LS 1х240/70

При выборе продукции нужно знать напряжение подключаемой электросети, а также какие токи должна выдерживать жила. Кабели выпускается для сетей напряжением 10, 20 и 35 кВ, имеет разную толщину изоляции, характеристики тока односекундного КЗ. Также важно учитывать эксплуатационные характеристики – окружающую температуру, трассу, внешние воздействия.

Расшифровка кабеля АПвВнг-LS 1х240/70

• А – алюминиевые токопроводящие жилы.
• Пв – изоляция жилы из сшитого полиэтилена (СПЭ).
• В – оболочка из ПВХ пластиката низкой пожарной опасности.
• нг – не распространяет горения горение при пучковой прокладке.
• LS – пониженное дымо- и газовыделение (low smoke).
• 1 – количество токопроводящих жил.
• 240 – номинальное сечение жилы, мм².
• 70 – номинальное сечение экрана, мм².

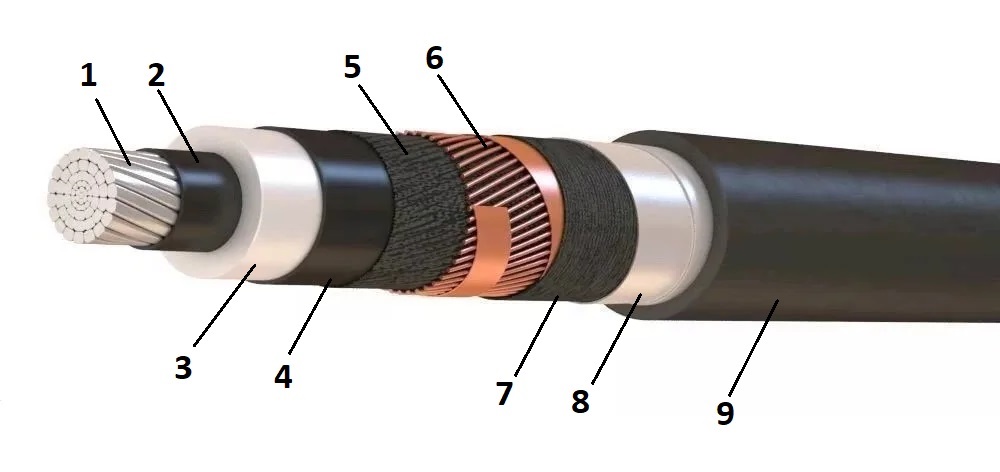

Конструкция кабеля АПвВнг-LS 1х240/70

1. Одна многопроволочная круглая уплотненная алюминиевая токопроводящая жила, 2 класса по ГОСТ 22483-2012. Номинальное сечение жилы – 240 мм².
2. Экран по жиле из экструдируемой электропроводящей пероксидосшиваемой полиэтиленовой композиции толщиной 0,6 мм.
3. Изоляция из пероксидносшиваемого полиэтилена толщиной 3,4 мм (для систем на 10 кВ), 8,5 (для систем на 35 кВ).
4. Экран по изоляции из экструдируемой электропроводящей пероксидосшиваемой полиэтиленовой композиции номинальной толщиной 0,6 мм.
5. Разделительный слой из ленты электропроводящей бумаги или электропроводящей полимерной ленты суммарной толщины 0,2 мм и более.
6. Экран сечением 70 мм². Изготавливается из медных проволок диаметром 0,7-2,5 мм², скрепленных медной лентой номинальной толщиной 0,1 мм, шириной – 8 мм.
7. Поясная изоляция – поливинилхлоридный пластикат низкой пожарной опасности. Номинальная толщина – 1,5 мм.
8. Термический барьер – медные ленты, алюминиевая фольга толщиной 0,15 мм или стеклоленты толщиной 0,2 мм, наносимые с перекрытием 30% каждая.
9. Оболочка из поливинилхлоридного пластиката низкой пожарной опасности, с низким выделением дыма и газа при тлении. Толщина слоя – 2,5 мм.

Область применения кабеля АПвВнг-LS 1х240/70

• Подключение стационарных установок. Кабели предназначены для подключения стационарных установкок с переменным напряжением до 10, 20, 35 кВ частотой 50 Гц.
• Прокладка в помещениях, под землей. Кабели могут прокладываться кабельных сооружениях, производственных помещениях, в сухих грунтах – песке, песчано-глинистой почве с влажностью 14% и т.п.
• Разноуровневые трассы. Нет ограничений по расположению кабеля в пространстве при прокладке трасс с разными уровнями, включая вертикальные и наклонные участки.
• Взрывоопасные зоны и пожароопасные помещения. Изделия предназначены для групповой прокладки, не распространяют распространяет горение при пучковой прокладке при учете горючей нагрузки кабеля. Они могут применяться в пожароопасных помещениях, во взрывоопасных зонах классов В-Iб,В-Iг, В-II, В -IIa.

Технические характеристики кабеля АПвВнг-LS 1х240/70

• Номинальное переменное напряжение – до 10, 20, 35 кВ частотой 50 Гц.
• Испытательное напряжение – 25, 88 кВ.
• Температура эксплуатации – от -50 до +50°С.
• Температура прокладки без предварительного нагрева – -15°С.
• Длительно-допустимая температура – +90°С
• Температура жил в режиме перегрузки – до +130°С.
• Предельная температура жил при КЗ – до +250°С.
• Наружный диаметр кабеля – 40 мм.
• Вес 1 км кабеля – 2118,42 кг/км.
• Токовая нагрузка в земле – 426 А (в плоскости), 422 А (треугольником).
• Токовая нагрузка на воздухе – 607 А (в плоскости), 531 А (треугольником).
• Индуктивное сопротивление – 0,17 Ом/км.
• Электрическое сопротивление жилы по постоянному току – до 0,0754 Ом/км.
• Электрическая емкость пары – не более 0,46 нФ/км.
• Минимальный монтажный радиус – 15 диаметров.
• Намотка на барабан – №14 – 350 м, №16а – 550 м, №17 – 600 м, №18 – 650 м, №20 – 1100 м, №22 – 1200 м.
• Климатическое исполнение – В, 5 категории по ГОСТ 15150.
• Допустимая сила натяжения – 30 Н/м².
• Срок службы – 30 лет.

Кабель АПвВнг-LS 1х240/70 от компании РКБ

В компании РКБ можно купить кабели АПвВнг-LS 1х240/70для подключения мощных электроустановок на напряжение 10, 20 кВ частотой 50 Гц. Все изделия прошли заводские испытания, имеют сертификаты соответствия, стойкостью к внешним воздействиям, могут прокладываться в производственных помещениях, в сухом грунте. Кабели марки АПвВнг-LS обеспечивают отличную проводимость и минимальные потери энергии.
