Кабель АПвВнг(В)-LS 1х240мк/70-10кВ
- Компания РКБ гарантирует высокое качество реализуемой продукции. Вся продукция имеет сертификаты соответствия и паспорта качества (ГОСТ Р, ОСТ, ТУ), запросить которые возможно через менеджеров компании.
- РКБ является партнером крупнейших заводов-изготовителей, поэтому в нашем ассортименте только сертифицированный кабель, в том числе аккредитованный ПАО «Россети».
- Предоставляем широкий спектр услуг склада (погрузка и разгрузка кабеля краном, ответственное хранение, перемотка, транспортировка кабеля).
Расшифровка маркировки
Буквенная часть обозначения описывает материалы и пожарное исполнение:
-
А — алюминиевая токопроводящая жила
-
Пв — изоляция из сшитого полиэтилена
-
В — оболочка из поливинилхлоридного пластиката
-
нг(В) — нераспространение горения в пучке по категории В
-
LS — пониженное дымо- и газовыделение
Цифровая часть задает размеры конкретного исполнения. Запись 1х240мк/70-10кВ читается как одна жила сечением 240 мм², медный экран 70 мм² и номинальное напряжение сети 10 кВ.
Индекс «мк» обозначает многопроволочную круглую жилу, обжатую до заполнения промежутков между проволоками. Ровная поверхность здесь принципиальна — на выступах электрическое поле усиливается и изоляция стареет быстрее.

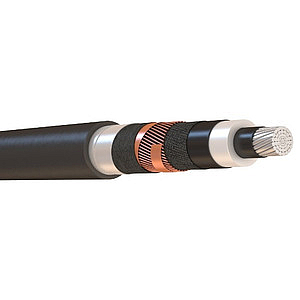

Конструкция
В центре алюминиевая жила 240 мм², скрученная из проволок и обжатая до круглой уплотненной формы, класс 2 по ГОСТ 22483-2021. Изоляция из пероксидно-сшитого полиэтилена толщиной 3,4 мм зажата между двумя экструдированными полупроводящими слоями — один наложен прямо на жилу, второй поверх изоляции. Они сглаживают поле на границе сред, потому что сшитый полиэтилен стареет от локальных всплесков напряженности на неровностях. Поверх наложена обмотка электропроводящих лент и 70 мм² медных проволок со скрепляющей лентой. Снаружи разделительная обмотка не дает меди продавить пластикат, а оболочка принимает механику, влагу и огонь.
Технические характеристики
| Число жил | 1 |
| Сечение жилы | 240 мм² |
| Исполнение жилы | многопроволочная круглая уплотненная (МК), класс 2 |
| Сечение экрана | 70 мм² |
| Номинальное напряжение | 10 кВ, 50 Гц |
| Материал жилы | алюминий |
| Материал изоляции | сшитый полиэтилен, толщина 3,4 мм |
| Материал экрана | медные проволоки с медной лентой |
| Длительный нагрев жилы | до +90 °C |
| Нагрев в режиме перегрузки | до +130 °C |
| Нагрев при коротком замыкании | до +250 °C |
| Температура эксплуатации | от −50 до +50 °C |
| Прокладка без прогрева | не ниже −15 °C |
| Минимальный радиус изгиба | 15 наружных диаметров, около 600 мм |
| Наружный диаметр | 40 мм |
| Масса 1 км кабеля | 2118,42 кг |
| Электрическое сопротивление жилы | до 0,0754 Ом/км |
| Ток в земле треугольником | 422 А |
| Ток в земле в одной плоскости | 426 А |
| Ток на воздухе треугольником | 531 А |
| Ток на воздухе в одной плоскости | 607 А |
Значения справедливы для расчетных условий — грунт с термическим сопротивлением 1,2 °C·м/Вт, глубина 0,7 метра, температура земли 15 °C и воздуха 25 °C. Пучок линий, сухой песок или жаркий цех снижают их понижающими коэффициентами.
Вес и наружный диаметр
Кабель АПвВнг-LS 1х240 выпускают наружным диаметром 40–42 мм, масса километра составляет от 2,1 до 2,3 тонны. Разброс объясняется сечением экрана и толщиной оболочки у разных заводов, поэтому для исполнения АПвВнг-LS 1х240 10 кВ цифры сверяют по паспорту партии. Барабан на 500 метров весит больше тонны без деревянной конструкции, отсюда механизированная раскатка и отдельный расчет грузоподъемности.
Область применения и условия прокладки
Исполнение рассчитано на стационарные линии 10 кВ внутри объектов:
-
кабельные туннели, каналы и шахты
-
кабельные этажи распределительных подстанций
-
производственные цеха с групповой прокладкой на лотках
-
взрывоопасные зоны классов В-1 и В-1а
-
вертикальные и наклонные трассы без ограничения разности уровней
Прокладку в сухих грунтах допускают ТУ завода, для влажной траншеи выбирают марки с полиэтиленовой оболочкой. Тяжение ограничено 30 Н/мм² сечения жилы, примерно 7,2 кН, фазы раскладывают симметрично треугольником либо в плоскости.
Преимущества исполнения
-
сечение 240 мм² покрывает нагрузки до 422 А без перехода на параллельные линии
-
алюминий снижает стоимость метра и массу барабана
-
сшитая изоляция поднимает рабочую температуру до +90 °C против +70 °C у бумажной
-
экран 70 мм² рассчитан на высокие токи однофазного замыкания
-
исполнение нг(В)-LS допускает групповую прокладку внутри зданий
Купить кабель АПвВнг 1х240 в РКБ
Кабель АПвВнг 1х240 заказать можно метражом со склада или под заказ с завода. Цена кабеля АПвВнг 1х240 зависит от производителя, длины отреза и объема партии, актуальная стоимость и остаток указаны в карточке выше. Отгрузка оформляется в любой регион России и ЕАЭС, партия сопровождается сертификатами и паспортом качества.
Соседние сечения собраны в категории кабель АПвВнг-LS. Для нагрузок ниже 300 А подойдет АПвВнг-LS 1х120/50, выше 422 А — АПвВнг-LS 1х300/70. Другие марки того же сечения представлены в разделе кабели силовые сечением жил 240 мм², а полный перечень алюминиевых позиций — в категории кабели силовые алюминий.
Смотрите также другие модели в разделе кабели АПвВнг-LS нашего каталога.
