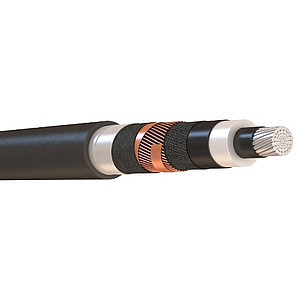

Кабель АПвВнг-LS 1х95/35

Расшифровка маркировки

Каждый знак в обозначении отвечает за конкретный параметр:

• А — алюминиевая токопроводящая жила

• Пв — изоляция из сшитого полиэтилена

• В — оболочка из ПВХ пластиката

• нг — нераспространение горения при групповой прокладке

• LS — пониженное дымо- и газовыделение

• 1 — число токопроводящих жил

• 95 — номинальное сечение жилы, мм²

• 35 — номинальное сечение медного экрана, мм²

Категория горения указывается в скобках после «нг» — в разделе присутствуют исполнения обеих категорий, нг(А) и нг(В). Индекс «мк» рядом с сечением уточняет многопроволочную круглую жилу.

Конструкция

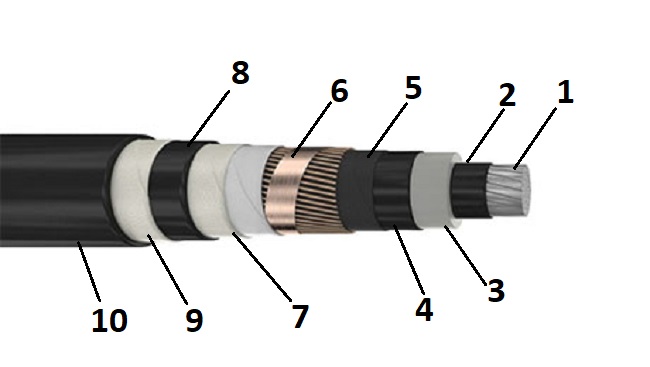

На алюминиевую жилу 95 мм² экструзией наносится полупроводящий экран 0,6 мм, следом изоляция из сшитого полиэтилена 3,4 мм и второй экран той же толщины. Симметричная пара удерживает электрическое поле внутри изоляции и снимает напряженность на границах.

Металлическая часть собрана из медных проволок общим сечением 35 мм², скрепленных медной лентой поверх обмотки электропроводящих лент. Поверх ложатся стеклоленты разделительного слоя, поясная изоляция 1,5 мм и термический барьер, а завершает конструкцию наружная оболочка 2,5 мм из ПВХ пластиката пониженной пожарной опасности.

Технические характеристики

Диаметр и намотка на барабаны

Наружный диаметр кабеля АПвВнг 1х95 равен 33,3 мм. От этой цифры считают радиус поворота трассы — минимум 500 мм — и вместимость барабана.

Строительную длину подбирают по номеру барабана. На №14 помещается 500 метров, на №18 — около 950, на №20 — до 1600. Короткие отрезки наматывают на №10 и №12, это 150 и 250 метров. Длина в партии зависит от завода, поэтому под трассу без промежуточных муфт барабан согласуют заранее.

Область применения и прокладка

Кабель АПвВнг 1х95/35 10 кВ передает и распределяет электроэнергию в стационарных установках сетей с изолированной или заземленной нейтралью:

• кабельные сооружения — туннели, каналы, шахты, этажи подстанций

• производственные помещения с групповой прокладкой на лотках

• наружные электроустановки с учетом объема горючей нагрузки

• сухие грунты — песок и песчано-глинистая почва с влажностью от 14 %

• трассы любой конфигурации без ограничения разности уровней

Взрывоопасные зоны допускаются в объеме, который указан в ТУ конкретного производителя. Тяжение ограничено 30 Н/мм² сечения жилы, примерно 2,9 кН, фазы раскладывают симметрично.

Если по расчету экрана есть запас, можно посмотреть кабели в разделе АПвВнг-LS 1х95/25. Когда нагрузка превышает 253 А, сечение жилы поднимают до АПвВнг-LS 1х120/50. Все сечения марки собраны в категории кабель АПвВнг-LS.

Особенности исполнения нг-LS

Индекс «нг» подтверждает, что пучок кабелей перестает гореть после удаления источника огня. Испытание проводят на образцах с нормированным объемом горючей массы, и чем больше материала в пучке выдерживает проверку, тем выше категория — А или В.

Приставка LS ограничивает задымление — дым снижает светопроницаемость не более чем наполовину, поэтому на путях эвакуации сохраняется видимость.

Как выбрать исполнение 1х95/35

Номинальное напряжение сети сверяют с классом изоляции 10 кВ, расчетный ток нагрузки — с 253 А и понижающими коэффициентами трассы, ток однофазного замыкания вместе с уставкой защиты — с током КЗ экрана 6,7 кА, условия прокладки — с категорией горения и оболочкой из ПВХ.

Купить кабель АПвВнг-LS 1х95/35 в РКБ

АПвВнг-LS 1х95/35 заказать можно оптом и в розницу — складские позиции отгружаются сразу, остальные исполнения поставляются под заказ с заводов. Цена зависит от производителя, длины отреза и объема партии, актуальную стоимость и наличие менеджер подтверждает на день обращения.

Доставка оформляется от одного барабана в любой регион России и ЕАЭС. Партия сопровождается сертификатами и паспортом качества, документы проходят по ЭДО.
