Кабель АПвВнг(В)-LS 1х95/35-10кВ
- Компания РКБ гарантирует высокое качество реализуемой продукции. Вся продукция имеет сертификаты соответствия и паспорта качества (ГОСТ Р, ОСТ, ТУ), запросить которые возможно через менеджеров компании.
- РКБ является партнером крупнейших заводов-изготовителей, поэтому в нашем ассортименте только сертифицированный кабель, в том числе аккредитованный ПАО «Россети».
- Предоставляем широкий спектр услуг склада (погрузка и разгрузка кабеля краном, ответственное хранение, перемотка, транспортировка кабеля).
Расшифровка маркировки
Буквы описывают материалы и пожарное исполнение.
-
А — алюминиевая токопроводящая жила
-
Пв — изоляция из сшитого полиэтилена
-
В — оболочка из поливинилхлоридного пластиката
Индекс нг(В) подтверждает нераспространение горения при групповой прокладке по категории В с нормой горючей массы 3,5 литра на метр пучка, LS от low smoke — пониженное дымо- и газовыделение.
Запись АПвВнг 1х95/35 означает одну жилу сечением 95 мм² и медный экран 35 мм², индекс 10кВ — напряжение сети. В прайсах позиция встречается также как кабель АПвВнг 10 1х95 35 или АПвВнг-LS 1х95 35, а индекс «мк» в записи 1х95мк/35 уточняет многопроволочное круглое исполнение жилы.
Конструкция

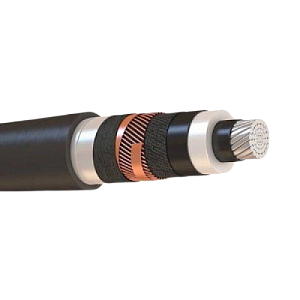

В центре алюминиевая жила 95 мм², скрученная из проволок и обжатая до круглой уплотненной формы, класс 2 по ГОСТ 22483-2021. Изоляция из пероксидно-сшитого полиэтилена толщиной 3,4 мм зажата между двумя полупроводящими слоями — один наложен прямо на жилу, второй поверх изоляции. Они сглаживают электрическое поле на границе сред, поскольку сшитый полиэтилен стареет от локальных всплесков напряженности на неровностях.
Поверх наложена обмотка электропроводящих лент и 35 мм² медных проволок со скрепляющей лентой. Медь принимает емкостный ток и ток замыкания на землю. Дальше разделительный слой не позволяет проволокам продавить пластикат, а наружная оболочка принимает на себя механику, влагу и огонь.
Технические характеристики
| Число жил | 1 |
| Сечение жилы | 95 мм² |
| Исполнение жилы | многопроволочная круглая уплотненная, класс 2 |
| Сечение экрана | 35 мм² |
| Номинальное напряжение | 10 кВ, 50 Гц |
| Материал жилы | алюминий |
| Материал изоляции | сшитый полиэтилен, толщина 3,4 мм |
| Материал экрана | медные проволоки с медной лентой |
| Длительный нагрев жилы | до +90 °C |
| Нагрев в режиме перегрузки | до +130 °C |
| Нагрев при коротком замыкании | до +250 °C |
| Температура эксплуатации | от −50 до +50 °C |
| Прокладка без прогрева | не ниже −15 °C |
| Минимальный радиус изгиба | 15 наружных диаметров |
| Наружный диаметр | 33,3 мм |
| Масса 1 км кабеля | около 1,35 т |
| Ток в земле треугольником | 253 А |
Вес и диаметр
Наружный диаметр составляет 33,3 мм, масса километра — порядка 1,35 тонны. Обе величины зависят от сечения экрана и толщины оболочки конкретного завода, поэтому под расчет барабанов и тары их сверяют по паспорту партии.
Справочный ток 253 А рассчитан для укладки треугольником в земле с термическим сопротивлением грунта 1,2 °C·м/Вт и глубиной 0,7 метра. Для раскладки в одной плоскости и прокладки на воздухе значения выше, они приводятся в таблицах завода-изготовителя.
Область применения и условия прокладки
Кабель АПвВнг 10 кВ в сечении 95 мм² подходит для вводов на цеховые подстанции, коротких питающих линий и связок между распределительными пунктами. Стационарную прокладку выполняют по кабельным туннелям и каналам, этажам подстанций, лоткам в цехах, включая взрывоопасные зоны классов В-1 и В-1а.
Разность уровней по трассе не ограничивается, вертикальные участки проходят без стопорных муфт. Прокладку в сухих грунтах допускают ТУ завода, для влажной траншеи выбирают марки с полиэтиленовой оболочкой. Тяжение ограничено 30 Н/мм² сечения жилы, примерно 2,9 кН на эту позицию.
Соседние сечения собраны в категории кабель АПвВнг-LS. Исполнение АПвВнг-LS 1х95/35 представлено в отдельном разделе каталога. Для нагрузок выше 253 А подойдет АПвВнг-LS 1х120/50 или АПвВнг-LS 1х240/70. Другие марки с алюминиевой жилой представлены в категории кабели силовые алюминиевые.
Преимущества исполнения
-
алюминиевая жила снижает стоимость метра и массу барабана
-
сшитая изоляция поднимает рабочую температуру до +90 °C против +70 °C у бумажной
-
экран 35 мм² рассчитан на типовые токи однофазного замыкания
-
исполнение нг(В)-LS допускает групповую прокладку внутри зданий
Купить кабель АПвВнг 1х95 в РКБ
Кабель АПвВнг 1х95 заказать можно метражом со склада или под заказ с завода. Цена на кабель АПвВнг-LS 1х95 зависит от производителя, длины отреза и объема партии, актуальная стоимость и остаток указаны в карточке выше. Отгрузка оформляется в любой регион России и ЕАЭС, партия сопровождается сертификатами и паспортом качества.
