Кабель АПвВнг-LS 1х240/50

В разделе представлены одножильные кабели АПвВнг(А)-LS 1х240/50-10кВ для передачи и распределения электроэнергии в стационарных установках, где линия проходит внутри зданий и кабельных сооружений. Сечение 240 мм² — верхняя ходовая ступень линейки АПвВнг-LS, размеры от 300 мм² относятся уже к специальным.

Расшифровка маркировки

Буквенная часть описывает материалы и пожарное исполнение:

• А — алюминиевая токопроводящая жила

• Пв — изоляция из сшитого полиэтилена

• В — оболочка из поливинилхлоридного пластиката

• нг(А) — нераспространение горения в пучке по высшей категории А

• LS — пониженное дымо- и газовыделение

Числа читаются по порядку. Кабель АПвВнг LS 1х240/50 содержит одну жилу сечением 240 мм² и медный экран 50 мм², индекс 10кВ показывает напряжение сети. В прайсах и спецификациях то же исполнение записывают как АПвВнг 10 1х240 50 или АПвВнг LS 10 1х240 50, а индекс «мк» рядом с сечением уточняет многопроволочную круглую жилу.

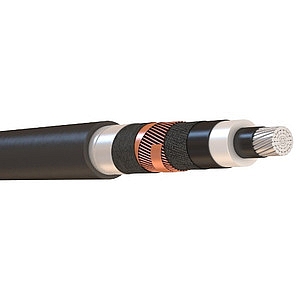

Конструкция

Алюминиевая жила 240 мм² скручена из проволок и обжата до круглой уплотненной формы — гладкая поверхность не собирает на себе электрическое поле. Изоляция из сшитого полиэтилена 3,4 мм наложена между двумя полупроводящими экранами, ее толщину задает класс напряжения, поэтому она не меняется от сечения к сечению. Снаружи медный экран 50 мм² из проволок со скрепляющей лентой, под наружной оболочкой из ПВХ пониженной пожарной опасности — разделительный слой, иначе проволоки со временем вдавятся в пластикат.

Технические характеристики

Вес, диаметр и токовая нагрузка

Расчетная масса километра составляет около 2,1 тонны, наружный диаметр — 40–42 мм. Величины расчетные и зависят от ТУ завода, поэтому под барабаны и грузоподъемную технику их сверяют по паспорту партии. Барабан на 500 метров подходит к полутора тоннам без учета деревянной конструкции.

Длительно допустимый ток для АПвВнг 10 1х240 50 составляет 422 А для укладки треугольником в земле и 426 А в одной плоскости. На воздухе цифры расходятся заметно сильнее — 531 А треугольником против 607 А в плоскости. Причина в теплоотводе. Грунт принимает тепло почти одинаково при любой раскладке, а на воздухе плотно сложенные треугольником фазы греют друг друга, и допустимый ток падает.

Область применения и способы прокладки

Кабель АПвВнг(А)-LS 1х240/50 10 кВ ставят на головные участки и магистральные линии, питание мощных потребителей, вводы на распределительные подстанции:

• кабельные туннели, каналы и шахты

• кабельные этажи распределительных подстанций

• цеха с групповой прокладкой на лотках

• взрывоопасные зоны классов В-1 и В-1а

• вертикальные трассы без ограничения разности уровней

Прокладку в сухих грунтах допускают ТУ завода, для влажной траншеи выбирают марки с полиэтиленовой оболочкой. Тяжение ограничено 30 Н/мм² сечения жилы, это примерно 7,2 кН.

Если по расчету экрана 50 мм² мало, кабель выбирают из раздела АПвВнг-LS 1х240/70 с тем же сечением жилы. Когда нагрузка не доходит до 420 А, можно купить АПвВнг-LS 1х120/50. Для нагрузок выше подходит АПвВнг-LS 1х300/70.

Особенности исполнения нг(А)-LS

Категорию А присваивают по итогам испытания, где в пучке собрано 7 литров горючей массы на метр длины. У категории В топлива вдвое меньше, поэтому проверка по А жестче — после отключения горелки самостоятельно затухнуть должен пучок с большим объемом горючего материала. Индекс LS отвечает за задымление. Дым такого кабеля снижает светопроницаемость не более чем наполовину, оставляя различимыми пути эвакуации.

Преимущества исполнения

• жила 240 мм² покрывает нагрузки до 426 А без перехода на параллельные линии

• алюминий снижает стоимость метра и массу барабана

• сшитая изоляция поднимает рабочую температуру до +90 °C против +70 °C у бумажной

• экран 50 мм² рассчитан на повышенные токи однофазного замыкания

• исполнение нг(А)-LS допускает плотную групповую прокладку внутри зданий

Как выбрать исполнение 1х240/50

Порядок проверки является общим для всей линейки. Напряжение сети сверяют с классом изоляции, расчетный ток — с 422 А и понижающими коэффициентами трассы, ток замыкания вместе с уставкой защиты — с термической стойкостью экрана, условия среды — с категорией нг(А) и оболочкой из ПВХ.

Отдельно проверяют форму трассы, поскольку радиус изгиба около 600 мм ограничивает повороты в тесных камерах, а масса барабана влияет на выбор раскаточных механизмов.

Купить кабель АПвВнг(А)-LS 1х240/50 в РКБ

Заказать кабель АПвВнг 1х240/50 можно оптом и в розницу — под заказ напрямую с завода, отгрузка оформляется от одного барабана. Цена зависит от производителя, длины отреза и объема партии, поэтому актуальную стоимость и наличие менеджер подтверждает на день обращения. Доставка оформляется в любой регион России и ЕАЭС. Партия сопровождается сертификатами и паспортом качества, документы проходят по ЭДО.
