Кабель АПвПу2г в Санкт-Петербурге

АПвПу2г – силовые кабели с уплотненными токопроводящими жилами из алюминия с двойной герметизацией. Предназначены для подключения электротехнических устройств с напряжением 10 и 35 кВ частотой 50 Гц, отличаются стойкостью к внешним воздействиям, водонепроницаемостью, прочностью и герметичностью.

Благодаря двойной герметизации изделия могут прокладываться в затапливаемых зданиях, в несудоходных водоемах, на трассах любого типа без учета перепадов высот, в труднодоступных местах.

Как выбрать кабель АПвПу2г

При выборе продукции нужно обращать внимание на его эксплуатационные параметры – максимальный ток нагрузки, напряжение сети, максимальный нагрев жил, сечение кабеля. Также требуется определить условия прокладки и эксплуатации изделия – температуру окружающей среды, наличие влаги, необходимость прокладки в земле и т.п.

Расшифровка кабеля АПвПу2г

• А – алюминиевые жилы.
• Пв – изоляция из сшитого полиэтилена.
• Пу – усиленная полиэтиленовая оболочка.
• 2г – двойная герметизация алюминиевой лентой, сваренной с внешней оболочкой, и водонепроницаемыми лентами, проложенными вдоль кабеля.

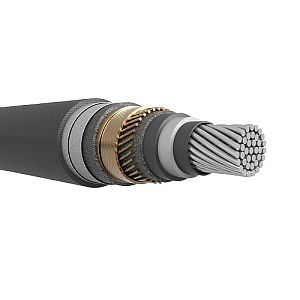

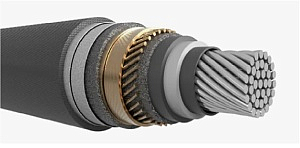

Конструкция кабеля АПвПу2г

1. Жилы – алюминиевые, многопроволочные, 2 класса по ГОСТ 22483-2012. Сечение – круглое. Номинальное сечение жил– от 35 до 1600 мм2, бывают одножильными и трехжильными.
2. Экран по жиле – наложен экструзией из электропроводящей пероксидосшиваемой полимерной композиции, толщиной от 0,6 до 0,9 мм.
3. Изоляция – сшитый полиэтилен, толщиной до 3,4 мм.
4. Защитный экструдированный экран из электропроводящего сшитого полиэтилена, толщиной 0,6 мм.
5. Обмотка – водоблокирующие электропроводящие ленты, общая толщина – 0,2 мм.
6. Экран – медные проволоки диаметром от 0,7 до 3 мм. Скреплены медными лентами толщиной менее 0,1 мм и шириной до 8 мм.
7. В одножильных кабелях – разделительный слой из электропроводящей синтетической или водоблокирующей ленты.

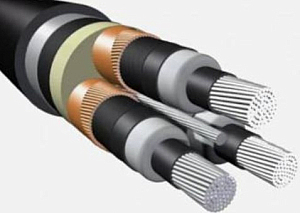

   В многожильных:

   • сердечник из ПВХ пластиката или мелонаполненной невулканизированной резины, вокруг которого скручены экранированные жилы;
   • поясная изоляция из ПВХ пластиката или мелонаполненной невулканизированной резины, толщиной от 1,4 до 2 мм, наложенная с заполнением промежутков межу экранированными скрученными жилами.
8. Герметизация – аюмополимерная лента, наложенная с перекрытием, толщиной не менее 0,1 мм.
9. Наружная оболочка – полиэтиленовая, номинальной толщиной от 3 до 3,6 мм.

Область применения кабеля АПвПу2г

• Стационарные силовые установки. Передача и распределение электроэнергии в стационарных установках с переменным напряжением 10 и 35 кВ частотой 50 Гц. Продукция применяется в сырых и сухих, в производственных помещениях.
• Сети с изолированной и заземленной нейтралью.
• Прокладка в земле. Могут прокладываться в траншеях, независимо от степени коррозионной активности грунта. Прокладываются в почвах с повышенной влажностью, в искусственных водоемах.
• Прокладка по воздуху. Могут использоваться при отрытой прокладке без дополнительной защиты от солнечной радиации, в кабельных сооружениях с предварительным нанесением огнезащитного покрытия.
• Прокладка в воде. Благодаря высокой герметичности, кабели АПвПу2г могут прокладываться в частично затапливаемых помещениях, в несудоходных водоемах, а также в судоходных, с защитой от механических повреждений.
• Разноуровневые трассы. Кабели могут прокладываться на трассах с разным уровнем высот, в труднодоступных местах.

Технические характеристики кабеля АПвПу2г

• Номинальное напряжение – 10, 35 кВ переменного тока частотой 50 Гц.
• Температура эксплуатации – от -60 до +50°С. Монтажная температура без предварительного нагрева провода – не ниже -20°С.
• Допустимый нагрев – в рабочем режиме (длительно допустимая температура) – до +90°С, в режиме перегрузки – до +130°С. Продолжительность работы при перегрузке – не более 8 часов в течение суток, до 1000 часов за весь срок эксплуатации. При КЗ кабель способен выдержать нагрев до +250°С.
• Предельная температура медного экрана при КЗ – до +350°С.
• Предельная температура нагрева жилы при КЗ – до +400°С.
• Максимальный монтажный радиус – 10 наружных диаметров кабеля для одножильной продукции, 15 диаметров – для многожильных моделей.
• Электрическое сопротивление – 0,271 Ом/км.
• Допустимый ток нагрузки – 195 А для жил сечением 50 мм2, 719 А для жил сечением 800 мм2 и т.д.
• Класс пожарной опасности по НПБ 248-97 – О2.7.1.3.

ГОСТ АПвПу2г

• ГОСТ 55025-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение от 6 до 35 кВ. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов, шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Скачать ГОСТ

Аналоги кабеля АПвПу2г

• ПвПуг – с медными жилами, в изоляции из сшитого полиэтилена, с усиленной оболочкой из полиэтилена. Герметизирован водоблокирующей лентой.
• АПвПуг – с алюминиевыми жилами, в изоляции из сшитого полиэтилена, с усиленной оболочкой из полиэтилена. Герметизирован водоблокирующей лентой.
• АПвПу – с алюминиевыми жилами, в изоляции из сшитого полиэтилена, с усиленной оболочкой из полиэтилена, без герметизации и водоблокирующего слоя.
• ПвПу2г – с медными жилами, в изоляции из сшитого полиэтилена, с усиленной оболочкой из полиэтилена. С двойной герметизацией.

Производители кабеля АПвПу2г

• Иркутсккабель
• Кавказкабель
• КАМСКИЙ КАБЕЛЬ
• Кирскабель
• Кольчугино
• РОССЕТИ

Кабель АПвПу2г от компании РКБ

Компания РБК предлагает большой выбор силовых кабелей с высокой герметичностью и защитой от воздействия влаги, внешних воздействий. У нас можно купить кабели АПвПу2г, отличающиеся высокими изоляционными показателями, стойкостью к повышенной влажности, контакту с водой.

Все изделия проходят многоступенчатый контроль качества, соответствуют требованиям действующих нормативных стандартов, подвергаются заводским испытаниям для подтверждения паспортных характеристик.
