Кабель АПвВГнг

Кабель АПвВГнг в Санкт-Петербурге

АПвВГнг – силовые кабели с алюминиевыми токопроводящими жилами. Они могут применяться в системах с номинальным напряжением до 1 кВ, но не имеют защитного покрова, поэтому не могут прокладываться в местах с растягивающими усилиями и механическими нагрузками.

Кабели используются для протяжки в скрытых коммуникациях, в специальных лотках и каналах, в туннелях и т.п. Могут прокладываться в пучках.

Как выбрать кабель АПвВГнг

При выборе продукции учитываются основные параметры продукции – номинальное переменное напряжение сети, количество и размер сечения токопроводящих жил, максимальный ток нагрузки. Изделия могут протягиваться по трассам без ограничения уровня, изгибаться на радиус, равный 7,5-10 наружных диаметров кабеля. Допустимый температурный диапазон – от -50 до +50°С.

Расшифровка кабеля АПвВГнг

А – алюминиевые жилы.
Пв – изоляция из сшитого полиэтилена (ПЭ).
В – оболочка из ПВХ пластиката пониженной пожарной опасности.
Г – «голый», защитный покров отсутствует.
нг – не распространяет горения.

После маркировки буквами идут числовые значения, указывающие количество токопроводящих жил и их сечение.

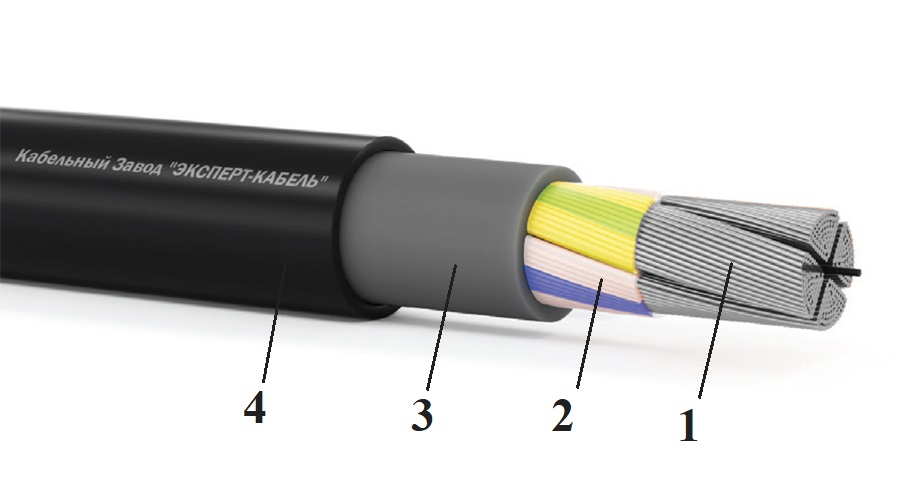

Конструкция кабеля АПвВГнг

Алюминиевые токопроводящие жилы, 1 и 2 класса по ГОСТ 22483.

Однопроволочные, круглой формы, выпускаются сечением от 1,5 до 50 мм², многопроволочные, круглой формы – сечением от 25 до 1000 мм², секторной – от 25 до 400 мм².

У многожильных кабелей все жилы равного сечения. В четырехжильных одна жила (заземления, нулевая) может иметь меньшее сечение.
Изоляция из силальносшитого полиэтилена, номинальной толщиной от 0,7 до 2,8 мм. Маркировка – по ГОСТ 31996-2012. Может быть сплошным цветом или продольными полосами шириной не менее 1 мм. Нулевая жила – синяя или голубая, заземления – двухцветная, зеленая с желтым.

Скрутка – изолированные жилы кабелей скручены в сердечник вокруг жгута из поливинилхлорида или невулканизированной резины.
Поясная изоляция из поливинилхлоридного пластиката низкой пожароопасности, толщиной от 1 до 1,6 мм. Заполнение внутренних и наружных промежутков между скрученными изолированными круглыми жилами.
Оболочка из поливинилхлоридного пластиката пониженной пожарной опасности. Номинальная толщина – от 1,4 до 3 мм.

Область применения кабеля АПвВГнг

Подключение стационарных установок. Кабели используются для передачи и распределения электроэнергии в стационарных установках с номинальным переменным напряжением 0,66 и 1 кВ частотой 50 Гц.
Разноуровневые трассы. Изделия протягиваются по вертикальным, горизонтальным и наклонным участкам без ограничения разности уровней трассы.
Системы с заземленной и изолированной нейтралью. Продолжительность работы в режиме однофазного короткого замыкания на землю – не более 8 часов, в год – до 125 часов.
Прокладка в кабельных сооружениях. Изделия применяются при одиночной и групповой прокладке в открытых и закрытых кабельных сооружениях, в помещениях, во внутренних электроустановках при отсутствии опасности механических повреждений и растяжений.
Пожароопасные помещения и взрывоопасные зоны. Изделия применяются в системах атомных станций классов 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97), в зонах классов В1 и В1-а.

Технические характеристики кабеля АПвВГнг

Номинальное напряжение – 0,66, 1 кВ частотой 50 Гц.
Температура эксплуатации – от -50 до +50°С.
Монтажная температура окружающей среды без нагрева кабеля – не ниже минус 15°С.
Допустимый нагрев жил при эксплуатации – до +90°С.
Максимальный нагрев жил в режиме перегрузки – до +130°С. Режим перегрузки не должен длиться свыше 8 часов, весь период эксплуатации - 1000 часов.
Максимальная температура жил при КЗ –до +250°С, продолжительность – до 4 секунд.
Максимальная температура токопроводящих жил по условию невозгорания при КЗ – до +400°С.
Сопротивление изоляции – не менее 150 МОм*км.
Минимальный радиус изгиба – 10 наружных диаметров для одножильных кабелей, 7,5 диаметров – для многожильных изделий.
Строительная длина – при сечении от 1,5 до 16 мм² – 400 метров, от 25 до 70 мм² – 300 метров, более 95 мм² – 200 метров.
Допустимые усилия при протяжке кабеля по трассе – 50 Н/мм².
Прочность оболочки при разрыве – не менее 12,5 Н/мм².
Климатическое исполнение – В, УХЛ категория 1-5 по ГОСТ 15150.
Срок эксплуатации – 30 лет.

ГОСТ АПвВГнг

ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3 кВ. Общие ТУ. Скачать ГОСТ
ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля АПвВГнг

ПвВГнг – с медными жилами, в изоляции из сшитого полиэтилена, в ПВХ оболочке, без защитного покрова, не распространяют горение при пучковой прокладке.
АПВнг(А)-LS – с алюминиевыми жилами, в изоляции из полиэтилена, в ПВХ оболочке, без защитного покрова, не распространяют горение при пучковой прокладке, с низким выделением дыма и газа при тлении.
АПвВнг – с алюминиевыми жилами, в изоляции из сшитого полиэтилена, в ПВХ оболочке, не распространяют горение при пучковой прокладке.
ПвВГ – с медными жилами, в изоляции из сшитого полиэтилена, в ПВХ оболочке, без защитного покрова.
АПвВГз – с алюминиевыми жилами в изоляции из сшитого полиэтилена, с оболочкой из ПВХ пластиката, без защитного покрова, с заполнением.
АПвВнг – с алюминиевыми жилами в изоляции из сшитого полиэтилена, с оболочкой из ПВХ пластиката, не распространяют горение при пучковой прокладке.
АПвВГ – с алюминиевыми жилами в изоляции из сшитого полиэтилена, с оболочкой из ПВХ пластиката, без защитного покрова.

Производители кабеля АПвВГнг

ВКЗ
Кирскабель
Севкабель
ТОМСККАБЕЛЬ
Эм-кабель

Кабель АПвВГнг от компании РКБ

В компании РКБ можно купить кабели АПвВГнг для систем с номинальным переменным напряжением до 1 кВ. Все изделия имеют сертификаты, проходят испытания предельным напряжением, заводскую приемку контрольными органами.

Кабели марки АПвВГнг имеют алюминиевые токопроводящие жилы, помещенные в силальносшитую полиэтиленовую изоляцию, благодаря чему могут выдерживать повышенный нагрев жил без потери работоспособности. Изделия отличаются прочностью, надежностью, возможностью прокладки по разноуровневым трассам.
