<h1>Кабель АСБл 3х150</h1>
<p>Кабель АСБл 3х150 – алюминиевый силовой кабель с фазной бумажной изоляцией, свинцовой оболочкой и броней из стальных оцинкованных лент. Используется для передачи электрической энергии в сетях переменного напряжения до 10 кВ. Обладает хорошей стойкостью к механическим повреждениям, воздействию внешней среды, характеризуется минимальными потерями энергии.</p>
<h2>Как выбрать кабель АСБл 3х150</h2>
<p>Убедитесь, что кабель способен выдерживать необходимые токи. Кабель АСБл 3х150 имеет сечение 150 мм², что позволяет передавать большие токи, но важно рассчитать, какая именно нагрузка будет подключена. Также нужно учитывать температурные ограничения, длину кабеля, условия прокладки и эксплуатации изделия, длину линии.</p>
<h3>Расшифровка кабеля АСБл 3х150</h3>
<ul>
<li><b>А </b>– алюминиевые токопроводящие жилы.</li>
<li><b>С </b>– свинцовая оболочка.</li>
<li><b>Б </b>– броня из двух стальных оцинкованных лент</li>
<li><b>л </b>– в подушке под броней имеется слой из полиэтилентерефталатных или битумных лент.</li>
<li><b>3 </b>– число жил.</li>
<li><b>150</b> – сечение токопроводящей жилы, мм<sup>2</sup>.</li>
</ul>

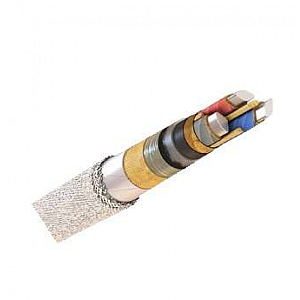

<h3>Конструкция кабеля АСБл 3х150</h3>
<p><img src="https://i.postimg.cc/9XKtmXbP/3-150.jpg" alt="" width="500" /></p>
<ol>
<li>Три однопроволочные или многопроволочные (число проволок не менее 15 шт) секторные алюминиевые токопроводящие жилы номинальным сечением 150 мм<sup>2</sup>, соответствующие 1 или 2 классу по ГОСТ 22483-2012.</li>
<li>Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом. Толщина изоляции – 2,75 мм.<br /> Изолированные жилы отмаркированы цифрами (1, 2, 3) или цветом. Цветовая маркировка может быть сплошной или в виде цветных лент шириной 1 мм. Цифровая маркировка выполняется тиснением или печатанием. Маркировка изделия производится в соответствии с ГОСТ 18410-75. Нулевая жила меньшего размера может быть любого цвета, не маркироваться цифрами.</li>
<li>Заполнение промежутков между скученными жилами бумажными жгутами. Толщина жгутов – не более 0,08 мм.</li>
<li>Поясная бумажная изоляция, пропитанная вязким изоляционным составом. Номинальная толщина слоя – 1,25 мм.</li>
<li>Экран из электропроводящей бумаги</li>
<li>Свинцовая оболочка.</li>
<li>Многослойная подушка, толщиной не менее 1,5 мм:
<ul>
<li>слой из битума или битумного состава;</li>
<li>ленты ПЭТ или ПВХ;</li>
<li>крепированная или кабельная пропитанная бумага;</li>
<li>слой из битума или битумного состава;</li>
<li>крепированная или кабельная пропитанная бумага;</li>
<li>слой из битума или битумного состава.</li>
</ul>
</li>
<li>Броня из двух стальных оцинкованных лент толщиной 0,5 мм.</li>
<li>Наружный покров, толщиной не менее 2 мм:</li>
<ul>
<li>битумный состав, битум, или вязкий подклеивающий состав;</li>
<li>пропитанная кабельная стеклянная пряжа из штапелированного волокна;</li>
<li>битумный состав, битум, или вязкий подклеивающий состав;</li>
<li>покрытие, предохраняющее витки кабеля от слипания.</li>
</ul></ol>
<h3>Область применения кабеля АСБл 3х150</h3>
<ul>
<li><b>Подключение стационарных установок.</b> Используется для подключения стационарных сетей, питающихся от переменного напряжения до 10 кВ частотой 50 Гц.</li>
<li><b>Прокладка в земле.</b> Могут прокладываться в траншеях со средним и высоким уровнем коррозионной активности, при опасности механических повреждений. Допускается наличие блуждающих токов в грунтах со средней коррозионной активностью.</li>
<li><b>Внутренняя и наружная прокладка.</b> Кабели могут протягиваться по трассам с разностью уровней не более 15 метров, в кабельных каналах, в производственных помещениях, кабельных канализациях и т.п.</li>
<li><b>Одиночная прокладка.</b> Допускается одиночная прокладка, возможна групповая прокладка в промышленных зданиях и наружных энергоустановках, где обслуживающему персоналу можно присутствовать только периодически, используя пассивную защиту от огня.</li>
</ul>
<h3>Технические характеристики кабеля АСБл 3х150</h3>
<ul>
<li><b>Номинальное переменное напряжение</b> – до 10 кВ частотой 50 Гц.</li>
<li><b>Испытательное напряжение </b>– 25 кВ.</li>
<li><b>Температура эксплуатации</b> – от -50 до +50°С.</li>
<li><b>Температура прокладки без предварительного нагрева</b> – 0°С.</li>
<li><b>Длительно-допустимая температура – +</b>80°С</li>
<li><b>Температура жил в режиме перегрузки </b>– до +90°С.</li>
<li><b>Предельная температура жил при КЗ </b>– до +200°С.</li>
<li><b>Наружный диаметр кабеля </b>– 55-57 мм.</li>
<li><b>Вес 1 км кабеля – </b>6450-6600 кг/км.</li>
<li><b>Токовая нагрузка в земле </b>– 246 А.</li>
<li><b>Токовая нагрузка на воздухе </b>– 264 А.</li>
<li><b>Индуктивное сопротивление </b>– 0,079 Ом/км.</li>
<li><b>Активное сопротивление </b>– 0,21 Ом/км.</li>
<li><b>Сопротивление изоляции, при температуре +20°С</b> – не менее 200 МОм/км.</li>
<li><b>Минимальный монтажный радиус</b> –15 диаметров (около 6532 мм)</li>
<li><b>Класс пожарной безопасности</b> – О1.8.2.5.4.</li>
<li><b>Намотка на барабан</b> – №14 – 150 м, №16а – 300 м, №17 – 300 м, №18 – 300 м, №20 – 550 м, №22 – 600 м.</li>
<li><b>Срок службы </b>– 30 лет.</li>
</ul>
<h2>Кабель АСБл 3х150 от компании РКБ</h2>
<p>В компании РКБ можно купить кабель АСБл 3х150, предназначенный для передачи электрической энергии в сетях переменного напряжения 10 кВ. Кабель устойчив к воздействию влаги, механическим повреждениям, может прокладываться в земле разной коррозионной активностью. Кабели марки АСБл могут работать под высокой нагрузкой, соответствуют всем требованиям действующих нормативных стандартов.</p>
<p>Кабель АСБл 3х150 – алюминиевый силовой кабель с фазной бумажной изоляцией, свинцовой оболочкой и броней из стальных оцинкованных лент. Используется для передачи электрической энергии в сетях переменного напряжения до 10 кВ. Обладает хорошей стойкостью к механическим повреждениям, воздействию внешней среды, характеризуется минимальными потерями энергии.</p>
<h2>Как выбрать кабель АСБл 3х150</h2>
<p>Убедитесь, что кабель способен выдерживать необходимые токи. Кабель АСБл 3х150 имеет сечение 150 мм², что позволяет передавать большие токи, но важно рассчитать, какая именно нагрузка будет подключена. Также нужно учитывать температурные ограничения, длину кабеля, условия прокладки и эксплуатации изделия, длину линии.</p>
<h3>Расшифровка кабеля АСБл 3х150</h3>
<ul>
<li><b>А </b>– алюминиевые токопроводящие жилы.</li>
<li><b>С </b>– свинцовая оболочка.</li>
<li><b>Б </b>– броня из двух стальных оцинкованных лент</li>
<li><b>л </b>– в подушке под броней имеется слой из полиэтилентерефталатных или битумных лент.</li>
<li><b>3 </b>– число жил.</li>
<li><b>150</b> – сечение токопроводящей жилы, мм<sup>2</sup>.</li>
</ul>
<h3>Конструкция кабеля АСБл 3х150</h3>
<p><img src="https://i.postimg.cc/9XKtmXbP/3-150.jpg" alt="" width="500" /></p>
<ol>
<li>Три однопроволочные или многопроволочные (число проволок не менее 15 шт) секторные алюминиевые токопроводящие жилы номинальным сечением 150 мм<sup>2</sup>, соответствующие 1 или 2 классу по ГОСТ 22483-2012.</li>
<li>Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом. Толщина изоляции – 2,75 мм.<br /> Изолированные жилы отмаркированы цифрами (1, 2, 3) или цветом. Цветовая маркировка может быть сплошной или в виде цветных лент шириной 1 мм. Цифровая маркировка выполняется тиснением или печатанием. Маркировка изделия производится в соответствии с ГОСТ 18410-75. Нулевая жила меньшего размера может быть любого цвета, не маркироваться цифрами.</li>
<li>Заполнение промежутков между скученными жилами бумажными жгутами. Толщина жгутов – не более 0,08 мм.</li>
<li>Поясная бумажная изоляция, пропитанная вязким изоляционным составом. Номинальная толщина слоя – 1,25 мм.</li>
<li>Экран из электропроводящей бумаги</li>
<li>Свинцовая оболочка.</li>
<li>Многослойная подушка, толщиной не менее 1,5 мм:
<ul>
<li>слой из битума или битумного состава;</li>
<li>ленты ПЭТ или ПВХ;</li>
<li>крепированная или кабельная пропитанная бумага;</li>
<li>слой из битума или битумного состава;</li>
<li>крепированная или кабельная пропитанная бумага;</li>
<li>слой из битума или битумного состава.</li>
</ul>
</li>
<li>Броня из двух стальных оцинкованных лент толщиной 0,5 мм.</li>
<li>Наружный покров, толщиной не менее 2 мм:</li>
<ul>
<li>битумный состав, битум, или вязкий подклеивающий состав;</li>
<li>пропитанная кабельная стеклянная пряжа из штапелированного волокна;</li>
<li>битумный состав, битум, или вязкий подклеивающий состав;</li>
<li>покрытие, предохраняющее витки кабеля от слипания.</li>
</ul></ol>
<h3>Область применения кабеля АСБл 3х150</h3>
<ul>
<li><b>Подключение стационарных установок.</b> Используется для подключения стационарных сетей, питающихся от переменного напряжения до 10 кВ частотой 50 Гц.</li>
<li><b>Прокладка в земле.</b> Могут прокладываться в траншеях со средним и высоким уровнем коррозионной активности, при опасности механических повреждений. Допускается наличие блуждающих токов в грунтах со средней коррозионной активностью.</li>
<li><b>Внутренняя и наружная прокладка.</b> Кабели могут протягиваться по трассам с разностью уровней не более 15 метров, в кабельных каналах, в производственных помещениях, кабельных канализациях и т.п.</li>
<li><b>Одиночная прокладка.</b> Допускается одиночная прокладка, возможна групповая прокладка в промышленных зданиях и наружных энергоустановках, где обслуживающему персоналу можно присутствовать только периодически, используя пассивную защиту от огня.</li>
</ul>
<h3>Технические характеристики кабеля АСБл 3х150</h3>
<ul>
<li><b>Номинальное переменное напряжение</b> – до 10 кВ частотой 50 Гц.</li>
<li><b>Испытательное напряжение </b>– 25 кВ.</li>
<li><b>Температура эксплуатации</b> – от -50 до +50°С.</li>
<li><b>Температура прокладки без предварительного нагрева</b> – 0°С.</li>
<li><b>Длительно-допустимая температура – +</b>80°С</li>
<li><b>Температура жил в режиме перегрузки </b>– до +90°С.</li>
<li><b>Предельная температура жил при КЗ </b>– до +200°С.</li>
<li><b>Наружный диаметр кабеля </b>– 55-57 мм.</li>
<li><b>Вес 1 км кабеля – </b>6450-6600 кг/км.</li>
<li><b>Токовая нагрузка в земле </b>– 246 А.</li>
<li><b>Токовая нагрузка на воздухе </b>– 264 А.</li>
<li><b>Индуктивное сопротивление </b>– 0,079 Ом/км.</li>
<li><b>Активное сопротивление </b>– 0,21 Ом/км.</li>
<li><b>Сопротивление изоляции, при температуре +20°С</b> – не менее 200 МОм/км.</li>
<li><b>Минимальный монтажный радиус</b> –15 диаметров (около 6532 мм)</li>
<li><b>Класс пожарной безопасности</b> – О1.8.2.5.4.</li>
<li><b>Намотка на барабан</b> – №14 – 150 м, №16а – 300 м, №17 – 300 м, №18 – 300 м, №20 – 550 м, №22 – 600 м.</li>
<li><b>Срок службы </b>– 30 лет.</li>
</ul>
<h2>Кабель АСБл 3х150 от компании РКБ</h2>
<p>В компании РКБ можно купить кабель АСБл 3х150, предназначенный для передачи электрической энергии в сетях переменного напряжения 10 кВ. Кабель устойчив к воздействию влаги, механическим повреждениям, может прокладываться в земле разной коррозионной активностью. Кабели марки АСБл могут работать под высокой нагрузкой, соответствуют всем требованиям действующих нормативных стандартов.</p>
