Кабель КГВЭВнг-LS в Санкт-Петербурге

КГВЭВнг-LS – гибкие силовые кабели для стационарного монтажа электрооборудования, а также для присоединения передвижных механизмов, для создания силовых цепей управления. Изделия могут применяться при номинальном переменном напряжении 0,66 и 1 кВ, постоянном – 1 и 1,5 кВ.

Они характеризуются высокой пожарной безопасностью, низким дымо- и газовыделением при тлении. Кабели оснащены специальным экраном для защиты от электромагнитных помех, применяются для прокладки внутри и снаружи помещений.

Как выбрать кабель КГВЭВнг-LS

При выборе кабеля нужно учитывать номинальное напряжение системы, максимальную токовую нагрузку, число медных токопроводящих жил и их сечение – от этого зависит проводимость изделия. Также важно знать условия эксплуатации – уровень трассы, температуру окружающей среды при монтаже и эксплуатации.

Расшифровка кабеля КГВЭВнг-LS

• КГ – гибкий кабель.
• В – изоляция из поливинилхлорида низкой горючести.
• Э – есть защитный экран.
• В – оболочка из ПВХ пластиката пониженной горючести.
• нг – не распространяет горение при пучковой прокладке.
• LS – низкое выделение дыма и газа при тлении.

Далее идет числовая маркировка, указывающая количество и размер сечения токопроводящих жил. Буква «А» в обозначении отсутствует, что говорит о медных токопроводящих жилах.

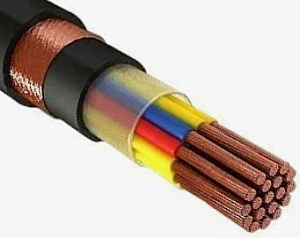

Конструкция кабеля КГВЭВнг-LS

1. Медные многопроволочные токопроводящие жилы. Класс – 4 или 5 по ГОСТ 22483 при мечении до 10 мм², 3,4 и 5 класс – при сечении выше 16 мм².
   Номинальное сечение – от 1,5 до 240 мм² для обслуживания сетей напряжением 1-1,5 кВ, от 1,5 до 50 мм² – для сетей напряжением 0,66 кВ.
2. Изоляция – ПВХ пониженной пожарной опасности. Предусмотрена цветовая маркировка токопроводящих жил – сплошная или полосами шириной 1 мм. В маркировке используется синий цвет для обозначения нулевой жилы, желто-зеленый – для жилы заземления. В кабелях с числом жил более семи в каждом повиве имеется счетная жила и жила направления, отличающиеся по цвету друг друга от других жил.
   Жилы скручены в сердечник. Четырех- и пятижильные кабели можно скручивать вокруг сердечника из ПВХ пластиката. В таких кабелях жила заземления/нулевая может иметь меньшее сечение.
3. Внутренняя оболочка – ПВХ пластикат пониженной горючести. Накладывается с заполнением промежутков между изолированными жилами, придает изделию круглую форму.
4. Экран из медных лент или проволок, наложенных с перекрытием, допускается применение алюминиевой фольги с медными проводниками. Защищает от негативного воздействия электромагнитных полей.
5. Наружная оболочка – поливинилхлоридный пластикат пониженной горючести, с низким выделением дыма и газа при тлении.

Область применения кабеля КГВЭВнг-LS

• Подключение электроустановок. Используются для стационарного монтажа и для присоединения передвижных механизмов с номинальным переменным напряжением до 0,66 и1 кВ переменного тока частотой до 60Гц, постоянного тока – до 1,5 кВ.
• Силовые и управляющие цепи. Используются для присоединения станков и обрабатывающего оборудования, для создания управляющих цепей оборудования.
• Групповая прокладка. Изделия не распространяют горения при пучковой прокладке, характеризуются низкими показателями выделения дыма и газа при тлении.
• Внутренняя и наружная прокладка. Кабели могут прокладываться во внутренних электроустановках, в кабельных сооружениях, в общественных, производственных, жилых зданиях. Допускается применение вне помещения при условии обеспечения дополнительных мер по защите от воздействия солнечного излучения, при отсутствии физического воздействия. Не рекомендуется подземная прокладка.
• Разноуровневые трассы. Кабели могут протягиваться по вертикальным, наклонным, горизонтальным электротрассам.
• Пожароопасные помещения. Используются в помещениях с повышенными требованиями к взрыво- пожаробезопасности класса B-I, B-Iа, B-Iб, B-Iг, В-II, В-IIa.

Технические характеристики кабеля КГВЭВнг-LS

• Номинальное переменное напряжение – 0,66, 1 кВ частотой 60 Гц.
• Номинальное постоянное напряжение – 1, 1,5 кВ.
• Температура эксплуатации – от -50 до +50°С.
• Относительная влажность при +35°С – до 98%.
• Монтажная температура без предварительного нагрева – не ниже -15°С.
• Длительно допустимый нагрев жил – до +70°С.
• Максимальный нагрев жил в режиме перегрузки – до +90°С.
• Предельный нагрев токопро
• Минимальный радиус изгиба – 5 наружных диаметров при стационарной, 10 диаметров – при подвижной.
• Сопротивление изоляции при +20°С – не менее 9-12 МОм*км.
• Допустимые усилия натяжения при прокладке трассы – 50 Н/мм².
• Строительная длина – от 100 метров.
• Срок службы – 30 лет при стационарной, 4 года - при подвижной прокладке.
• Класс пожарной опасности по ГОСТ 31565-2012 – П1б.8.2.2.2.
• Климатическое исполнение – УХЛ 1-5 по ГОСТ 15150.

ГОСТ КГВЭВнг-LS

• ГОСТ 24334-80.Кабели силовые для нестационарной прокладки. Общие технические требования. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля КГВЭВнг-LS

• КГВЭВнг – гибкий кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката низкой пожарной опасности, экранированный.
• КГВЭВнг-LS-ХД– гибкий кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение. С низким выделением дыма и газа при тлении. Хладостойкие.
• КГВЭВнг-ХЛ – гибкий кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение. Хладостойкие.
• КГВВнг – гибкий кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение.
• ВВГЭнг(А)-LS – с медными жилами, без защитного покрова, экранированный, с изоляцией и оболочкой из ПВХ низкой горючести, не распространяет горение при пучковой прокладке, с низким выделением дыма и газа при тлении.

Производители кабеля КГВЭВнг-LS

• БРЭКС
• КАБЭКС КАБЕЛЬНЫЙ ЗАВОД
• Кавказкабель
• Ленкабель
• Рыбинсккабель
• Экокабель
• ЭКСПЕРТ КАБЕЛЬ
• ЭЛКАБ
• Элкаб КЗ

Кабель КГВЭВнг-LS от компании РКБ

В компании РКБ можно купить кабели КГВЭВнг-LS с разным размером сечения медных жил. Все изделия имеют сертификаты, прошли заводские испытания предельным напряжением, соответствуют требованиям действующих нормативных стандартов. Они могут протягиваться по разным трассам, выдерживают напряжение до 0,66, 1 кВ переменного тока.

У нас можно купить кабели марки КГВЭВнг-LS, отличающиеся высокой прочностью, стойкостью к воздействию электромагнитных полей, надежностью, долговечностью. Продукция выпускается из качественного сырья, обеспечивает надежное питание электрооборудования.
