Кабель КГВВнг-LS

Кабель КГВВнг-LS в Санкт-Петербурге

КГдВВнг – расшифровка и инженерная суть конструкции

КГВВнг – это гибкий электротехнический кабель, созданный для систем, где важна точность передачи сигнала и устойчивость к внешним воздействиям. Каждая буква в его обозначении имеет конкретный смысл:

• К – кабель, предназначенный для стационарных и подвижных соединений;

• Г – гибкий, с многопроволочной медной жилой;

• ВВ – изоляция и оболочка из поливинилхлоридного пластиката;

• нг – не распространяет горение даже при прокладке в пучках.

Кабель КГВВнг построен по принципу многослойной защиты. Внутренняя медная жила обеспечивает низкое сопротивление и стабильную проводимость. Первый слой изоляции из термостойкого ПВХ предотвращает пробой при перегреве. Наружная оболочка защищает от влаги, трения и контакта с агрессивной средой.

Такой тип кабеля применяют в точных автоматизированных системах, пультах управления, измерительных контурах и электрических цепях, где сбой недопустим. Его выбирают за способность сохранять электрическую стабильность при температурных колебаниях, вибрациях и постоянной нагрузке.

КГВВнг – это не просто проводник тока, а элемент системы безопасности, который удерживает энергетику объекта под контролем.

КГВВнг-А и КГВВнг-A LS – инженерные кабели для систем, где важна каждая секунда

В производственной линейке РКБ кабели КГВВнг-А и КГВВнг-A LS занимают особое место. Это не просто модификации стандартных проводников – это инженерные решения, рассчитанные на работу там, где обычные кабели теряют функциональность уже при первых признаках перегрева.

КГВВнг-А создан на основе плотной многопроволочной медной жилы, покрытой изоляцией из модифицированного поливинилхлорида. Материал устойчив к высокотемпературным нагрузкам и не поддерживает горение даже при укладке в пучках.

Внутренняя структура изоляции рассчитана на равномерное распределение электрического поля – это предотвращает микропробои и искажения сигнала. Такой кабель используют в цепях управления, автоматики и сигнализации, где от точности передачи импульса зависит работа всего оборудования.

КГВВнг-A LS Low Smoke отличается другим приоритетом – защитой людей. Его изоляция не выделяет плотного дыма и токсичных продуктов горения, что особенно важно для объектов с высокой посещаемостью. При пожаре кабель сохраняет форму, не теряет проводимости и не создает условий для распространения огня. Поэтому его выбирают для медицинских учреждений, образовательных комплексов, транспортных узлов и жилых зданий.

Каждая партия кабелей РКБ проходит лабораторные испытания по параметрам электрической прочности, термостойкости и деградации материала. Речь идет не о формальной сертификации, а о проверке фактических свойств на пределе допустимых нагрузок.

КГВВнг-А и КГВВнг-A LS – это элементы инфраструктуры, рассчитанные на реальные аварийные сценарии, где надежность измеряется не паспортом, а временем работы под давлением.

КГНГ LS – кабель РКБ с повышенной стойкостью и точной электрической стабильностью

Кабель КГНГ LS – это профессиональный медный проводник, разработанный компанией РКБ для эксплуатации в системах, где недопустимы перебои и перегрев. Его конструкция рассчитана на повышенные механические и температурные нагрузки, при этом оболочка не поддерживает горение и выделяет минимальное количество дыма при воздействии высоких температур.

Гибкая многопроволочная структура жилы сохраняет стабильную проводимость даже при постоянных вибрациях и изменении климатических условий. Специальный состав изоляции предотвращает растрескивание при низких температурах и не теряет эластичности при нагреве, что особенно важно для объектов с круглосуточной нагрузкой. Преимущества КГНГ LS от РКБ:

• стабильная работа при перепадах температуры и влажности;

• высокая стойкость к перегреву и механическому износу;

• длительный срок службы без потери электрических характеристик;

• возможность выпуска кабеля с индивидуальными параметрами по сечению, длине и типу изоляции.

Кабель КГНГ LS используется в установках управления, энергоблоках, электростанциях и автоматизированных системах. Его универсальность позволяет применять один тип проводника как на промышленных объектах, так и в гражданском строительстве – там, где требуется сочетание гибкости, безопасности и долговечной работы.

Как выбрать кабель КГВВнг-LS

При выборе кабельной продукции учитываются основные параметры продукции – число и сечение токопроводящих жил, наличие счетной пары, максимально допустимое напряжение установки. Также требуется учитывать, что кабель не работает с растягивающими нагрузками, не прокладывается в траншеях. Может прокладываться в пучках, на воздухе при условии обеспечения мер по защите от УФ.

Расшифровка кабеля КГВВнг-LS

• КГ – гибкий кабель.
• ВВ – изоляция и оболочка из ПВХ пластиката пониженной пожарной опасности.
• нг – не распространяет горение. Может прокладываться в пучках с учетом горючей нагрузки кабеля.
• LS – низкое выделение дыма и газа при тлении.

Отсутствие буквы «А» в начале маркировки указывает на то, что токопроводящие жилы – медные. После буквенного идет числовое обозначение, указывающее на количество и размер сечения жил.

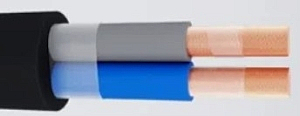

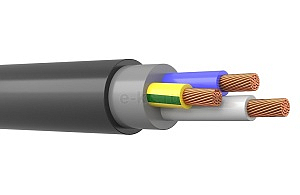

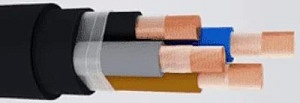

Конструкция кабеля КГВВнг-LS

1. Токопроводящие жилы – медные, многопроволочные, не уплотненные. Класс – 4 или 5 по ГОСТ 22483. Все жилы имеют одинаковое сечение. Номинальное сечение – от 0,5 до 10 мм.
2. Изоляция – поливинилхлорид пониженной пожарной опасности. Изолированные жилы скручены концентрическими повивами и имеют цветовую маркировку, нулевая жила – синяя, заземления – двухцветная, зелено-желтая. В кабелях с числом жил более 7 в каждом повиве имеется счетная пара (жила счетная и направляющая) или жила заземления в наружном повиве. Четырех- и пятижильные кабели скручены вокруг сердечника с изоляцией из ПВХ-пластиката.
3. Обмотка сердечника, выполненная из полиамидной или ПЭТ ленты. Допускается отсутствие обмоточного слоя, если изоляция жил не прилипает к оболочке.
4. Наружная оболочка – поливинилхлоридный пластикат пониженной горючести с низким выделением продуктов горения при тлении.

Область применения кабеля КГВВнг-LS

• Подключение электроустановок. Применение в качестве силового, соединительного и контрольного в сетях с номинальным напряжением до 1 кВ переменного тока частотой до 60Гц, постоянного тока – до 1,5 кВ.
• Подвижные части станка. Используются для подключения различного оборудования, подвижных частей станка, в промышленности, машиностроении. При монтаже не допускаются растягивающие нагрузки.
• Групповая прокладка. Кабели могут прокладываться в кабельных каналах, в открытых кабельных сооружениях с учетом объема горючей нагрузки.
• Внутренняя прокладка. Используются для прокладки на промышленных объектах, в производственных помещениях, в социальных и медицинских учреждениях.
• Пожароопасные помещения. Изделия не распространяют горение при пучковой прокладке, характеризуются низким выделением дыма и газа при трении, могут применяться в пожароопасных помещениях и во взрывоопасных зонах.
• Открытая прокладка. Кабели могут прокладываться на открытом воздухе при условии защиты от воздействия прямого солнечного излучения.

Технические характеристики кабеля КГВВнг-LS

• Номинальное напряжение – 0,66, 1 кВ переменного тока частотой 60 Гц. Постоянного тока – 1,5 кВ.
• Температура эксплуатации – от -50 до +50°С.
• Температура прокладки без предварительного нагрева – не ниже -15°С.
• Длительно-допустимый нагрев при эксплуатации – до +70°С.
• Температура жил в режиме перегрузки – до +90°С.
• Предельная температура жил при КЗ – до +160°С.
• Минимальный радиус изгиба – 5 наружных диаметров.
• Сопротивление изоляции при +20°С – не менее 9-12 Мом*км.
• Допустимые усилия натяжения при прокладке трассы – 50 Н/мм².
• Класс пожарной опасности по ГОСТ 31565-2012 – П1б.8.2.5.2.
• Климатическое исполнение – УХЛ, категория 1-5 по ГОСТ 15150.
• Срок службы – до 30 лет.

ГОСТ КГВВнг-LS

• ГОСТ 24334-80. Кабели силовые для нестационарной прокладки. Общие технические требования. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля КГВВнг-LS

• КГВВ – гибкий кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката.
• КГВВнг-FRLS – гибкий кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение. Огнестойкий, с низким выделением дыма и газа при тлении.
• КГВВнг – гибкий кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение.
• КГВВ-П – гибкий кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката. Плоский профиль.

Производители кабеля КГВВнг-LS

• Автопровод
• АЛЮР КАБЕЛЬНЫЙ ЗАВОД
• БЕЛКАБ
• БРЭКС
• ВЛКЗ
• Инкатех
• КАБЕЛЬМАШ
• Кавказкабель
• Кольчугино
• Конкорд
• Ленкабель
• МАРПОСАДКАБЕЛЬ
• Нефтегорский КЗ
• НКЗ
• Росскат
• Рыбинсккабель
• Севкабель
• Севкавкабель
• ТОМСККАБЕЛЬ
• ЭКЗ "Кольчугино"
• Экокабель
• ЭКСПЕРТ КАБЕЛЬ
• ЭЛЕКТРОКАБЕЛЬ НН
• Элкаб КЗ
• ЭЛПРОМ
• Эм-кабель

Кабель КГВВнг-LS от компании РКБ

В компании РКБ можно купить кабели КГВВнг-LS с медными токопроводящими жилами. Изделия применяются в электросетях с переменным напряжением 0,66 и 1 кВ переменного тока, до 1,5 кВ – постоянного. Продукция проходит многоступенчатый контроль качества на заводе-изготовителе, подвергается испытаниям на электрическую прочность, предельное напряжение сети.

Кабели марки КГВВнг-LS имеют сертификаты, отличаются пожарной безопасностью, длительным сроком службы. Они могут прокладываться в пучках, используются для питания различного оборудования, при создании энергосетей.
