Кабель КОГ в Санкт-Петербурге
Кабель КОГ — это кабель особо гибкий, рассчитанный на частые перегибы и эксплуатацию в сложных условиях сварочных постов. По сути, если кратко ответить на вопрос «КОГ это?», — это специализированный сварочный гибкий проводник на напряжение 220 В переменного тока (50 Гц) или 700 В постоянного тока, оптимальный для подключения электродержателей, автоматов и полуавтоматов.
Конструкция ориентирована на надёжность: токопроводящая жила из лужёных или медных проволок и изоляционно-шланговая оболочка из резины типа РТИШМ. Благодаря повышенной гибкости кабель сварочный КОГ выдерживает многократные изгибы, стабильно работает на открытом воздухе, в сырых помещениях, на строительных площадках, в цехах и судовых отсеках.
Как выбрать кабель КОГ
При подборе обращайте внимание на число проволок и класс гибкости жилы, толщину изоляции и оболочки, а также необходимость разделительного синтетического слоя. Важно сопоставить параметры линии с реальными режимами сварки: токи, длительность включения, температура окружающей среды, допустимые усилия протяжки и минимальный радиус изгиба. Для холодных площадок актуален кабель КОГ ХЛ (морозостойкое исполнение).
Типовые задачи и решения:
- Лёгкие ручные посты — кабель КОГ 1×16 или кабель КОГ 1×25 (в зависимости от сварочного тока и длины линии).
- Полуавтоматы средней мощности — кабель КОГ 1×35 / кабель КОГ 1×50 (для снижения падения напряжения на трассе).
- Мощные посты и повышенные длины — кабель КОГ 1×95 / кабель КОГ 1×120.
Расшифровка кабеля КОГ
- К — кабель;
- ОГ — особо гибкий.
Буквы «А» в марке нет, следовательно, жилы — медные. Для ориентирования в прайсе пригодятся запросы: кабель КОГ купить, купить кабель КОГ 1×16, кабель КОГ цена, кабель КОГ 25, кабель КОГ 1 25, кабель КОГ 1 35.

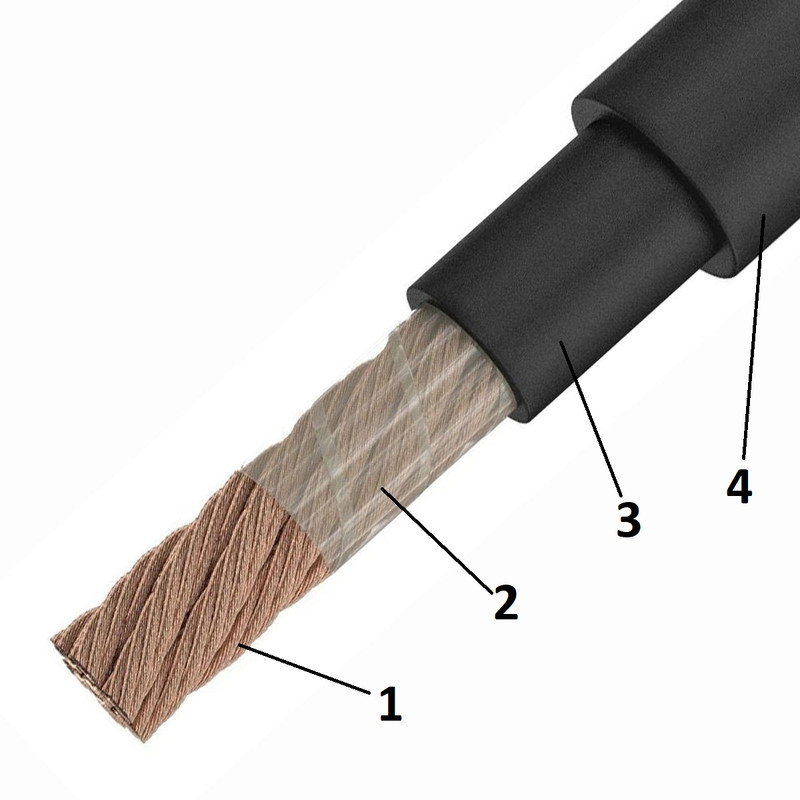

Конструкция кабеля КОГ
- Медная многопроволочная жила, класс гибкости 6 по ГОСТ 22483-2012. Номинальные сечения — от 16 до 150 мм². Вспомогательные жилы в сердечник не вводятся.
- Синтетическая плёнка на жиле — предотвращает прилипа ние изоляции (может не применяться при лужёной жиле).
- Резиновая изоляция номинальной толщиной 0,8–1,4 мм.
- Резиновая шланговая оболочка из РТИШМ (натуральный + бутадиеновый каучук), номинально 1,2–1,6 мм.
Допускается одновременное наложение изоляции и оболочки либо общая изоляционно-защитная оболочка толщиной 2,0–3,0 мм. Благодаря этому решение нередко используют как универсальный кабель КГ КОГ-аналог в мобильных линиях питания сварки.
Область применения кабеля КОГ
- Сварочные аппараты. Соединение электродержателей, автоматических и полуавтоматических установок с источником: 220 В (50 Гц) переменного или 0,7 кВ постоянного напряжения. Это классический кабель сварочный КОГ, включая исполнение «кабель сварочный КОГ ХЛ» для низких температур.
- Широкий температурный диапазон. Эксплуатация в умеренных и холодных климатах.
- Влажные помещения. Работа под навесом, в подвалах, шахтах, судовых помещениях при высокой влажности и конденсате.
- Открытые площадки. Устойчивость к УФ-излучению для наружной эксплуатации.
- Труднодоступные зоны. Высокая гибкость облегчает протяжку по сложным трассам и частую смену позиции поста.
Технические характеристики кабеля КОГ
- Номинальное переменное напряжение: 220 В, 50 Гц.
- Номинальное постоянное напряжение: 0,7 кВ.
- Температура эксплуатации: −50…+50 °C.
- Монтаж без подогрева: при t ≥ 0 °C (для морозостойких исполнений допускаются ниже по паспорту).
- Допустимый нагрев жилы: до +75 °C.
- Сопротивление изоляции: ≥ 50 МОм·км.
- Минимальный радиус изгиба: 3 наружных диаметра.
- Ресурс по перегибам: до 12 000 циклов.
- Строительная длина: 100 м.
- Допустимое усилие протяжки: 50 Н/мм².
- Класс пожарной опасности: О2.8.2.5.4.
- Нормативный срок службы: ≥ 4 лет.
ГОСТ КОГ
- ГОСТ 24334-80. Кабели силовые для нестационарной прокладки. Общие технические требования. Скачать ГОСТ
- ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
- ГОСТ 23286-78. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
- ГОСТ 7006-72. Покровы защитные кабелей. Скачать ГОСТ
- ГОСТ 31565-2012. Требования пожарной безопасности. Скачать ГОСТ
- ГОСТ 15150-69. Климатические исполнения. Скачать ГОСТ
Аналоги кабеля КОГ
- КГ — гибкий кабель с медными жилами, резиновой изоляцией и оболочкой (широкий спектр сечений).
- H07RN-F — гибкий медный кабель с резиновой изоляцией и оболочкой из полихлоропренового каучука.
- КПГС — гибкий медный кабель с резиновой изоляцией и оболочкой, с обмоткой из ПЭТ-пленки и сердечником из полиэфирных нитей.
Производители кабеля КОГ
- Рыбинсккабель
Кабели КОГ от компании РКБ
В компании РКБ вы можете купить кабель КОГ с нужным сечением — от кабель КОГ 1×16, кабель КОГ 1×25, кабель КОГ 1×35 до крупных сечений вплоть до кабель КОГ 1×120. Уточняйте наличие морозостойких исполнений кабель КОГ ХЛ и варианты с лужёными жилами для повышенной коррозионной стойкости. На складе поддерживаем ходовые позиции для ручной и полуавтоматической сварки; по запросу поставляем нестандартные длины бухт.
Наши специалисты помогут рассчитать падение напряжения на линии и подобрать сечение под токовую нагрузку, чтобы итоговая кабель КОГ цена была оптимальной без компромиссов по ресурсу. Для удобства поиска в каталоге используйте также запросы: кабель КОГ 16, кабель КОГ 25, кабель КОГ 1 25, кабель КОГ 1×35, кабель сварочный КОГ 1×25, ког кабель гибкий 3×4 6 (типовые связки и альтернативы в проектной документации).
Итог: если вам нужен надёжный гибкий сварочный проводник, кабель КОГ — проверенное решение для цехов и монтажных площадок. Обращайтесь — подберём марку, сечение, длину и поставим в нужные сроки.
