<h1>Кабель КППГЭнг-HF в Санкт-Петербурге</h1>
<p>КППГЭнг-HF – гибкий контрольный кабель, предназначенный для использования в системах электропередачи и управления, где необходимо обеспечить надежное соединение и передачу сигналов. Он имеет специальную изоляцию, обеспечивающую защиту от электромагнитных помех и внешних воздействий, может применяться в сетях напряжением до 0,66 кВ частотой 100 Гц.</p>
<p>Кабели КППГЭнг-HF отличаются долговечностью, могут прокладываться в местах с большим скоплением людей и оборудования, не распространяют горение при пучковой прокладке. Допускается применение при постоянном токе в 1 кВ.</p>
<h2>Как выбрать кабель КППГЭнг-HF</h2>
<p>При выборе продукции учитывается напряжение подключаемой сети, максимальная токовая нагрузка, которая зависит от количества токопроводящих жил и из сечения. Также учитываются условия эксплуатации и прокладки изделий, есть ли электромагнитные импульсы, опасность механических повреждений.</p>
<h3>Расшифровка кабеля КППГЭнг-HF</h3>
<ul>
<li><b>К</b> – контрольный кабель.</li>
<li><b>П</b> – безгалогенная изоляция медных токопроводящих жил из полимерной композиции на основе полиолефинов.</li>
<li><b>П</b> – оболочка из безгалогенной полимерной композиции пониженной пожарной опасности.</li>
<li><b>Г</b> – нет защитного покрова, «голый» кабель.</li>
<li><b>Э</b> – металлический экран.</li>
<li><b>нг</b> – не распространяет горение при пучковой прокладке, прокладывается в пожароопасных помещениях с учетом горючей нагрузки кабелей.</li>
<li><b>HF</b> – не содержит галогенов, при возгорании не выделяет опасных химически активных газов.</li>
</ul>
<p>Буква «А» отсутствует, это означает, что токопроводящиие жилы – медные. После буквенного обозначения указывается цифровое – число токопроводящих жил и их сечение.</p>

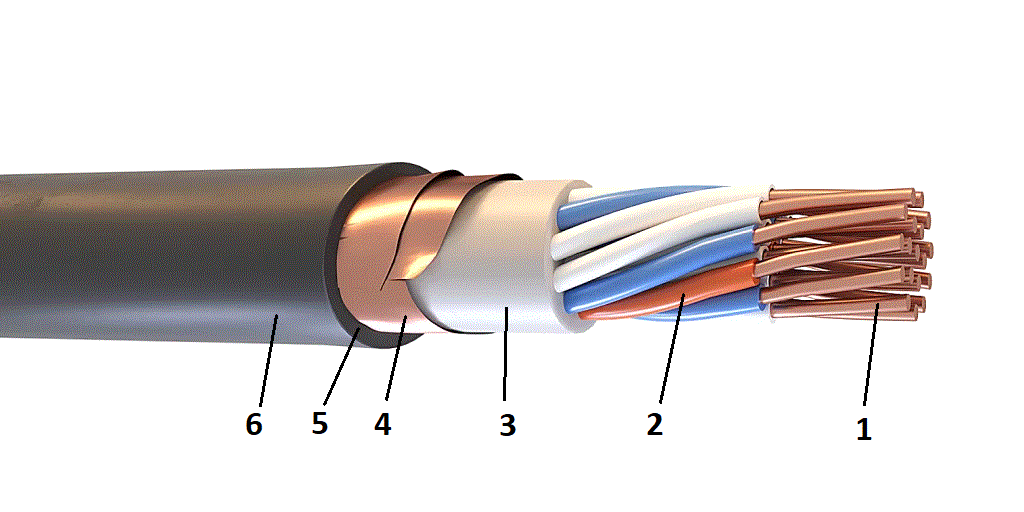

<h3>Конструкция кабеля КППГЭнг-HF</h3>
<img src="https://i.postimg.cc/Dzq6F4p7/HF.gif" alt="" width="500" />
<ol>
<li>Жилы – медные однопроволочные, многопроволочные, круглые, 1, 2 класса по ГОСТ 22483.<br>
Номинальное сечение жил – от 1 до 6 мм² (однопроволочные), число жил – от 2 до 37.</li>
<li>Изоляция – полимерная безгалогенная композиция низкой пожарной опасности. Предусмотрена цифровая и цветовая маркировка изолированных жил. В каждом повиве имеется красная и синяя жила, образующие счетную пару. Все остальные жилы – белые. Счетная жила имеет синий цвет и нудна, чтобы можно было определить местоположение искомой жилы (путем отсчета от нее), красная жила – направляющая. Номинальная толщина – от 0,6 до 0,7 мм.</li>
<li>Внутренняя оболочка. Пустое пространство между скрученными повивами изолированными жилами заполняется безгалогенной полимерной композицией пониженной горючести для придания круглой формы кабелю. Допускается обмотка полиэтилентерефталатной лентой. Толщина – не менее 0,5 мм.</li>
<li>Общий экран – обмотка из медной ленты толщиной 0,06 мм или алюминиевой фольги толщиной 0,1 мм, гибкого фольгированного материала с контактным проводником диаметром 0,4-0,6 мм.</li>
<li>Наружная оболочка – полимерная композиция, не содержащая галогенов.</li>
<li>Наружная оболочка – безгалогенная полимерная композиция. Общая толщина оболочек – от 1,5 до 1,9 мм.</li>
</ol>
<h3>Область применения кабеля КППГЭнг-HF</h3>
<ul>
<li><b>Подключение стационарных устройств</b>. Передача и распределение электрической энергии в стационарных установках с номинальным переменным напряжением 0,66 кВ частотой до100 Гц. Защищены от электромагнитных импульсов.</li>
<li><b>Места с большим скоплением людей</b>. Могут прокладываться в системах электроснабжения в зданиях с массовым скоплением людей и оборудования, в больницах, в офисных помещениях, в зрелищных комплексах и т.п.</li>
<li><b>Атомные станции</b>. Может применяться в системах АС класса 3Н по классификации ПНАЭ Г-1-011-97.</li>
<li><b>Внутренняя прокладка</b>. Допускается прокладка в кабельных сооружениях, на промышленных объектах, в производственных помещениях при отсутствии опасности механических повреждений при эксплуатации.</li>
<li><b>Групповая прокладка</b>. С учетом горючей нагрузки кабеля.</li>
</ul>
<h3>Технические характеристики кабеля КППГЭнг-HF</h3>
<ul>
<li><b>Номинальное напряжение</b> – 0,66 кВ переменного тока частотой 100 Гц, 1 кВ постоянного тока.</li>
<li><b>Температура эксплуатации</b> – от -50 до +50°С.</li>
<li><b>Монтажная температура</b> – не ниже -7°С, иначе нужно предусмотреть предварительный подогрев.</li>
<li><b>Допустимый нагрев при эксплуатации</b> – до +70°С.</li>
<li><b>Допустимый нагрев в режиме перегрузки</b> – до +90°С.</li>
<li><b>Допустимая температура жил при КЗ</b> – до +250°С, длительность короткого замыкания – не более 5 секунд.</li>
<li><b>Предельная температура токопроводящих жил при КЗ</b> – до +400°С.</li>
<li><b>Максимальный монтажный радиус</b> – 6 наружных диаметров кабеля.</li>
<li><b>Строительная длина</b> – не менее 150 метров.</li>
<li><b>Сопротивление изоляции при 20ºС</b> – не менее 9-12 МОм*км.</li>
<li><b>Допустимые усилия натяжения при прокладке трассы</b> – 50 Н/мм².</li>
<li><b>Климатическое исполнение</b> – УХЛ, 2-5 по ГОСТ 15150.</li>
<li><b>Класс пожарной опасности</b> – П1б.8.1.2.1</li>
</ul>
<h3>ГОСТ КППГЭнг-HF</h3>
<ul>
<li><b>ГОСТ 1508-78.</b> Кабели контрольные с резиновой и пластмассовой изоляцией. <a href="https://docs.cntd.ru/document/1200004987">Скачать ГОСТ</a></li>
<li><b>ГОСТ 26411-85</b>. Кабели контрольные. Общие технические условия. <a href="https://docs.cntd.ru/document/1200004975">Скачать ГОСТ</a></li>
<li><b>ГОСТ 22483-2012.</b> Жилы токопроводящие для кабелей, проводов и шнуров. <a href="https://docs.cntd.ru/document/1200100953">Скачать ГОСТ</a></li>
<li><b>ГОСТ 23286-78.</b> Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. <a href="https://docs.cntd.ru/document/1200011997">Скачать ГОСТ</a></li>
<li><b>ГОСТ 7006-72.</b> Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. <a href="https://meganorm.ru/Data2/1/4294849/4294849280.pdf">Скачать ГОСТ</a></li>
<li><b>ГОСТ 31565-2012.</b> Кабельные изделия. Требования пожарной безопасности. <a href="https://docs.cntd.ru/document/1200101754">Скачать ГОСТ</a></li>
<li><b>ГОСТ 15150-69.</b> Машины, приборы и другие технические изделия. Климатические исполнения. <a href="https://docs.cntd.ru/document/1200003320">Скачать ГОСТ</a></li>
</ul>
<h3>Аналоги кабеля КППГЭнг-HF</h3>
<ul>
<li><b>КППГЭнг</b> – контрольный кабель с медными жилами, в изоляции и оболочке из полимерной композиции низкой горючести, без бронированного покрова, экранированный, не распространяет горение.</li>
<li><b><a href="https://rkb.ru/catalog/kppgng_hf/">КППГнг-HF</a></b> – контрольный кабель с медными жилами, в изоляции и оболочке из полимерной композиции без галогенов, без защитного покрова, не распространяет горение.</li>
<li><b><a href="https://rkb.ru/catalog/kppgng_frhf/">КППГнг-FRHF</a></b> – огнестойкий контрольный кабель с медными жилами, в изоляции и оболочке из полимерной композиции без галогенов, без защитного покрова, не распространяет горение.</li>
<li><b>КППГнг</b> – контрольный кабель с медными жилами, в изоляции и оболочке из полимерной композиции низкой горючести, без защитного покрова, не распространяет горение.</li>
<li><b>ППГЭнг-HF</b> – с медными жилами, изоляцией и оболочкой из безгалогенной полимерной композиции, без защитного покрова, экранированный, не распространяет горения.</li>
<li><b><a href="https://rkb.ru/catalog/kgppng_hf/">КГППнг-HF</a></b> – кабель гибкий с медными жилами, в изоляции и оболочке из полимерной композиции без галогенов, не распространяет горение.</li>
</ul>
<h3>Производители кабеля КППГЭнг-HF</h3>
<ul>
<li>БРЭКС</li>
<li>Кольчугино</li>
<li>Конкорд</li>
<li>ЭЛЕКТРОКАБЕЛЬ НН</li>
</ul>
<h2>Кабель КППГЭнг-HF от компании РКБ</h2>
<p>В компании РКБ можно купить кабели КППГЭнг-HF с защитным экраном от электромагнитных помех. У нас имеются модели с разным сечением и количеством токопроводящих жил. Все изделия прошли заводские испытания, соответствуют требованиям действующих нормативных стандартов.</p>
<p>Кабели марки КППГЭнг-HF комплектуются сертификатами, могут изгибаться при прокладке на угол, равный 6 диаметрам продукции. Они применяются для распределения энергии и электрических сигналов в сетях переменного напряжения 0,66 кВ. Имеют длительный срок службы.</p>
