Кабель КВБВнг-LS в Санкт-Петербурге

КВБВнг-LS – контрольный кабель с медными токопроводящими жилами, используемый в сетях с переменным напряжением до 0,66 кВ частотой 100 Гц. Он отличается низким дымо- и газовыделением, гибкостью, простотой монтажа и укладки.

Изделия применяются для сборки зажимов соединения аппаратов, распределяющих электрический ток. Они могут прокладываться в кабельных сооружениях, в кабельных каналах, во внутренних электроустановках. Бронированный покров обеспечивает надежную защиту от механических повреждений.

Как выбрать кабель КВБВнг-LS

При выборе контрольного кабеля нужно учитывать номинальное сечение токопроводящих жил, их количество – от этого зависит проводимость изделия. Важно знать условия применения продукции, температурный режим эксплуатации, напряжение подключаемого механизма. Изделия могут применяться при риске механических повреждений.

Расшифровка кабеля КВБВнг-LS

• К – кабель контрольный.
• В – изоляция из поливинилхлоридного пластиката пониженной горючести.
• Б – броня из двух стальных лент.
• В – оболочка из ПВХ пластиката низкой пожарной опасности.
• нг – не распространяет горение при групповой прокладке, подходит для пожароопасных помещений.
• LS – с низким выделением дыма, газа при горении, тлении.

Буква «А» в маркировке отсутствует, значит, в конструкции применены медные токопроводящие жилы. После буквенного указывается цифровое обозначение – число токопроводящих жил, их номинальное сечение.

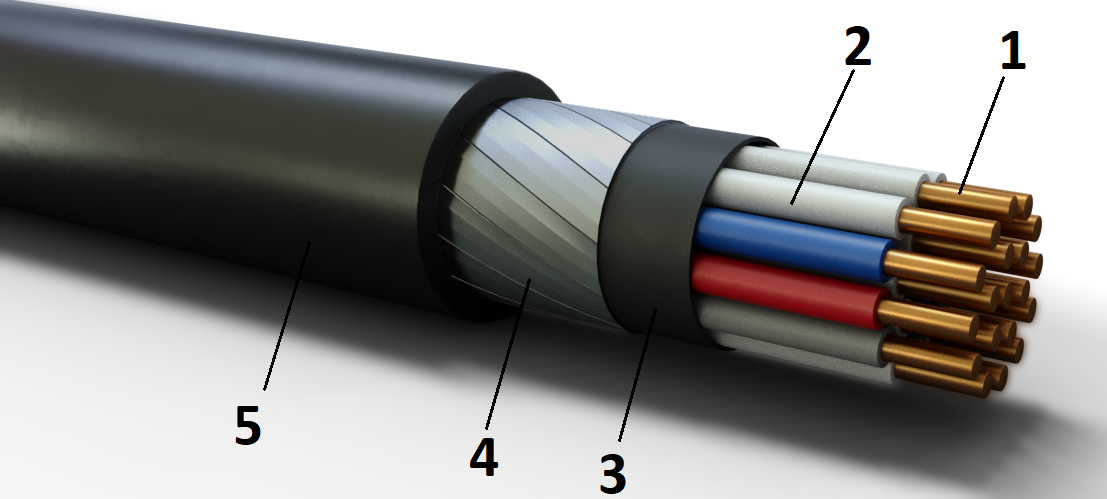

Конструкция кабеля КВБВнг-LS

1. Медные токопроводящие жилы. Форма – круглая, класс гибкости 1 или 2 по ГОСТ 22483-2012. Число жил – от 4 до 61, сечение – от 0,75 до 16 мм². Жилы имеют одинаковое сечение.
2. Изоляция – низкогорючий поливинилхлоридный пластикат. Толщина изоляционного слоя – от 0,6 до 0,9 мм.
   Сплошная изоляция имеет цветовую маркировку – белый, красный и синий цвет. Синий цвет обозначает счетную жилу, красный – направляющую, остальные жилы – белые. Синяя и красная жила образуют «счетную пару». Маркировка может быть сплошным цветом или полосами. Допускается цифровая кодировка жил. Поверх изолированных жил может быть наложен слой из полиэтилентерефталатной пленки.
3. Внутренняя оболочка – ПВХ пластикат пониженной пожарной опасности. Наносится с заполнением промежутков между изолированными жилами. Придает круглую форму кабелю.
4. Броня – обмотка из двух стальных оцинкованных лент. Наносится с перекрытием до 30%.
5. Наружная оболочка – поливинилхлоридный пластикат низкой горючести с низким выделением дыма и газа при тлении.

Область применения кабеля КВБВнг-LS

• Подключение стационарных установок. Присоединение неподвижных приборов и аппаратов, распределительных устройств с номинальным переменным напряжением 0,66 кВ частотой 100 Гц.
• Вторичные цепи коммуникации. Используются в обслуживающих цепях коммуникации для контроля алгоритмов, протекающих в первичных сетях – управление оборудованием, измерение параметров и т.п.
• Групповая прокладка. Продукция может прокладываться в пучках с учетом горючей нагрузки.
• Внутренняя и наружная прокладка. Предназначены для прокладки в кабельных сооружениях, во внутренних электроустановках, в помещениях, в сооружениях метрополитена, в том числе в пожароопасных и взрывоопасных зонах, при отсутствии растягивающих усилий в процессе эксплуатации. Допускается применение в местах с опасностью механических повреждений.

Технические характеристики кабеля КВБВнг-LS

• Номинальное напряжение – 0,66 кВ переменного тока частотой 100 Гц, 1 кВ постоянного.
• Температура эксплуатации – от -50 до +50°С.
• Монтажная температура без предварительного нагрева – не ниже -15°С.
• Длительно-допустимый рабочий нагрев – до +70°С.
• Температура жил в режиме перегрузки – до +90°С.
• Предельная температура жил при КЗ – до +160°С.
• Минимальный монтажный радиус – 10 наружных диаметров.
• Класс пожарной опасности по ГОСТ 31565 – П1б.8.2.2.2.
• Строительная длина – от 200 до 450 метров.
• Допустимые усилия натяжения при прокладке трассы – 50 Н/мм².
• Сопротивление изоляции при температуре 20°С – от 6 до 10 МОм*км.
• Климатическое исполнение – УХЛ, 2-5 категории по ГОСТ 15150.
• Токсичность продуктов горения – от 40 до 120 г/м³.
• Срок службы – 15 лет.

ГОСТ КВБВнг-LS

• ГОСТ 1508-78. Кабели контрольные с резиновой и пластмассовой изоляцией. Скачать ГОСТ
• ГОСТ 26411-85. Кабели контрольные. Общие технические условия. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля КВБВнг-LS

• КВВГ – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката, без защитного покрова.
• КВБВнг – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение, бронированный.
• КВБВнг-FRLS – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение, бронированный. Огнестойкий, с низким выделением дыма и газа при тлении.
• КВБВнг- LSLtx – низкотоксичный контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение, бронированный. С низким выделением дыма и газа при тлении.
• КВБВз – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката, бронированный, с заполнением.

Производители кабеля КВБВнг-LS

• Кавказкабель
• Сарансккабель
• Энергия

Кабель КВБВнг-LS от компании РКБ

В компании РКБ можно купить кабели КВБВнг-LS с бронированным покровом. Все изделия изготавливаются из качественных материалов, проходят тщательный контроль качества на производстве, проверку изоляционных характеристик и т.п. Они имеют сертификаты, соответствуют требованиям действующих нормативных стандартов.

Кабели марки КВБВнг-LS отличаются высокой надежностью, прочностью, стойкостью к перепадам температуры. Они могут применяться в местах, подверженных механическим повреждениям, но не допускают растягивающих усилий.
