Кабель ПуВнг-LS в Санкт-Петербурге

ПуВнг-LS – негорючий силовой кабель с изоляцией и оболочкой из поливинилхлорида (ПВХ), который предназначен для использования в электроустановках с переменным напряжением до 450/750 В частотой 400 Гц. Он отличается высокой гибкостью, устойчивостью к воздействию влаги и механическим повреждениям, низким дымо- и газовыделением при тлении.

Кабели марки ПуВнг-LS применяются при монтаже осветительных электрических сетей, при создании проводки в жилых и промышленных помещениях, при подсоединении различного оборудования. Прокладка – групповая или одиночная.

Как выбрать кабель ПуВнг-LS

При выборе кабеля нужно правильно подобрать число и размер сечения токопроводящих жил с учетом номинального напряжения подключаемых электроустановок. Важно знать температурные условия эксплуатации изделий, особенности монтажа и прокладки, допустимый нагрев жил.

Расшифровка кабеля ПуВнг-LS

• П – провод.
• У – установочный.
• В – изоляция из поливинилхлоридного пластиката пониженной пожарной опасности.
• нг – не распространяет горения при пучковой прокладке. Может применяться в пожароопасных помещениях.
• LS – низкое выделение дыма и газов при горении или тлении.

Отсутствие буквы «А» в маркировке указывает на то, что токопроводящие жилы – медные. После буквенного обозначения идет цифровое, указывающее число жил, площадь поперечного сечения жилы, рабочее напряжение.

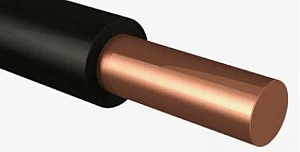

Конструкция кабеля ПуВнг-LS

1. Медные однопроволочные или многопроволочные жилы круглой формы. Число проволок в жиле – от 1 до 19. Количество жил – 1.
   Номинальное сечение:
   • от 0,5 до 10 мм² – класс 1 по ГОСТ 22483.
   • от 16 до 400 мм² – класс 2 по ГОСТ 22483.
   Поверх жилы под изоляцией допускается наличие сепаратора из оплетки или обмотки.
2. Изоляция – поливинилхлоридный пластикат пониженной пожарной опасности с низким газо-дымовыделением. Номинальная толщина – от 0,6 до 2,6 мм.

Изоляция жилы может быть одноцветной (синего, черного, красного цвета и т.п.) или двуцветной, предусматривающей нанесение продольных цветных полос. Кабель заземления имеет желто-зеленый окрас.

Область применения кабеля ПуВнг-LS

• Стационарные электрические сети. Кабели применяются в силовых и осветительных электрических сетях, при подключении электрооборудования, механизмов и станков с номинальным переменным напряжением до 450/750 В частотой до 400 Гц, в сетях постоянного напряжения 1 кВ.
• Монтаж электрических цепей. Провод используется для монтажа электрических цепей, питания электродвигателе и лабораторной переносной аппаратуры, приборов. Используется при монтаже разводке зданий, а также прокладке силовых проводных линий
• Внутренняя и внешняя прокладка. Кабели прокладываются во внутренних электроустановках, внутри производственных помещений, в стальных трубах, пустотных каналах, монтажных коробах. Допускается скрытая прокладка под штукатуркой, установка на открытом пространстве при наличии навеса или другой защитной конструкции.
• Групповая прокладка. Используется для группового монтажа электропроводки в промышленных, общественных, жилых помещениях, для внутренних электрических устройств. Одиночная прокладка применяется при создании цепей электропитания токоприемников, в энергетических линиях.

Технические характеристики кабеля ПуВнг-LS

• Номинальное переменное напряжение – 450/750 В частотой 400 Гц.
• Номинальное постоянное напряжение – 1 кВ.
• Температура эксплуатации – от -50 до +65°С.
• Температура прокладки без предварительного нагрева – не ниже -15°С.
• Длительно-допустимый нагрев при эксплуатации – до +70°С.
• Максимальный нагрев изоляционной части – до +160°С.
• Монтажный радиус – 10 наружных диаметров.
• Строительная длина – не менее 100 метров.
• Сопротивление изоляции – не менее 5 МОм*км.
• Допустимые усилия натяжения при прокладке трассы – 50 Н/мм².
• Снижение светопроницаемости при горении – не ниже 50%.
• Климатическое исполнение – У, УХЛ категория 2 по ГОСТ 15150.
• Класс пожарной опасности по ГОСТ 31565-2012 – П1Б8.2.2.
• Срок службы – 15 лет.

ГОСТ ПуВнг-LS

• ГОСТ 31947-2012. Провода и кабели для электрических установок на номинальное напряжение до 450/750 В включительно. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля ПуВнг-LS

• ПуВ – установочный провод с медными жилами в изоляции из ПВХ пластиката.
• ПуГВ – гибкий установочный провод с медными жилами в изоляции из ПВХ.
• ПуВнг – установочный провод с медными жилами в изоляции из ПВХ пластиката низкой пожарной опасности.
• ПуВнг-HF – установочный провод с медными жилами в изоляции из безгалогенного ПВХ пластиката низкой пожарной опасности.
• ПуВнг-FRLS – установочный провод с медными жилами в изоляции из ПВХ пластиката низкой пожарной опасности, с низким выделением дыма и газа при тлении. Огнестойкий.

Производители кабеля ПуВнг-LS

• Ка Алюр
• БРЭКС
• Дмитров-Кабель
• ДМИТРОВКАБЕЛЬ
• КАМСКИЙ КАБЕЛЬ
• Металлист
• ПРОМЭКО
• ПСК
• Радиус
• РЭК-PRYSMIAN
• ТОМСКИЙ ЭЛЗ
• Цветлит
• ЭЛЕКТРОКАБЕЛЬ НН
• ЭЛПРОМ

Кабель ПуВнг-LS от компании РКБ

В компании РКБ можно купить кабели ПуВнг-LS, отличающиеся высокой прочностью, надежностью, долговечностью, высокими техническими характеристиками. Они изготавливаются из качественных материалов, проходят заводские испытания, соответствуют требованиям действующих нормативных стандартов, имеют сертификаты.

Кабели марки ПуВнг-LS отличаются высокой пожарной безопасностью, они не поддерживают горение и не выделяют токсичных газов при воздействии высоких температур. Могут применяться для обеспечения электроснабжения на различных объектах, в энергетике, строительстве и других отраслях промышленности, где требуется надежное и безопасное электроснабжение.
