Кабель ПвПу2г в Санкт-Петербурге

ПвПу2г – силовые кабели, предназначенные для систем передачи и распределения электроэнергии с номинальным переменным напряжением до 10 кВ. Они имеют медные токопроводящие жилы в полиэтиленовой изоляции. Снаружи защищены усиленной оболочкой из полиэтиленовой композиции.

Изделия отличаются высокой прочностью, надежностью, герметичностью, могут прокладываться в земле, воде, на открытом воздухе, между подстанциями. Кабели протягиваются по трассам без ограничения разности уровней.

Как выбрать кабель ПвПу2г

При выборе продукции нужно учитывать число и сечение токопроводящих жил, напряжение сети, значение токовой нагрузки. Сечение экрана выбирается в зависимости от токов короткого замыкания. Также принимается во внимание температура эксплуатации, монтажный радиус, условия протяжки кабеля по трассе, наличие влаги. Изделия могут применяться в местах, защищенных от механических повреждений.

Расшифровка кабеля ПвПу2г

• Пв – изоляция из сшитого полиэтилена.
• Пу – усиленная полиэтиленовая оболочка.
• 2г – двойная герметизация медного экрана, осуществленная комбинированным способом – из водоблокирующей и алюмополимерной ленты.

После буквенного обозначения идет числовое, указывающее количество токопроводящих жил и их сечение.

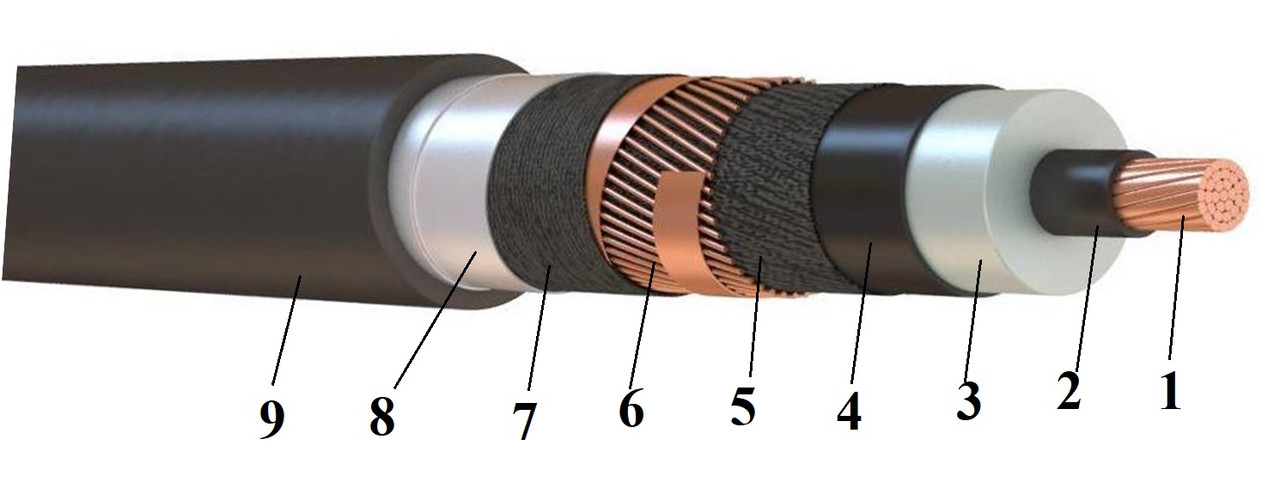

Конструкция кабеля ПвПу2г

1. Жилы – медные, уплотненные, многопроволочные, соответствуют 2 классу по ГОСТ 22483-2012. Сечение – круглое. Номинальное сечение жил – от 35 до 1600 мм². Кабели могут быть одножильными и трехжильными, у последних жилы равного сечения.
2. Экструдированный экран из электропроводящей сшитой композиции полиэтилена, Толщина слоя – от 0,6 до 0,9 мм.
3. Изоляция – сшитый полиэтилен, толщиной до 3,4 мм. У трехжильных проводов разная расцветка жил.
4. Экструдированный экран из электропроводящей сшитой полиэтиленовой композиции, номинальной толщиной 0,6 мм.
5. Обмотка – водоблокирующие электропроводящие ленты, суммарная толщина – 0,2 мм.
6. Экран – медные проволоки диаметром от 0,7 до 3 мм, наложенные повивами. Скреплены медными лентами размером не менее 0,1х8 мм.
7. В одножильных кабелях – разделительный слой из электропроводящей синтетической или водоблокирующей ленты.

В многожильных:

• сердечник из поливинилхлоридного пластиката или мелонаполненной невулканизированной резины, вокруг которого скручены экранированные токопроводящие жилы;
• поясная изоляция из поливинилхлоридного пластиката или мелонаполненной невулканизированной резиновой смеси. Номинальная толщина – 1,4 до 2 мм. Изоляция наложена с заполнением промежутков.
8. Герметизация – аюмополимерная лента, сваренная непосредственно с оболочкой, толщиной не менее 0,1 мм.
9. Наружная оболочка – полиэтиленовая, усиленная, номинальной толщиной от 3 до 3,6 мм. Твердость – не менее 55 Нд.

Область применения кабеля ПвПу2г

• Стационарные силовые установки. Передача и распределение электроэнергии в стационарных установках с переменным напряжением 10 кВ частотой 50 Гц в сетях с заземленной или изолированной нейтралью.
• Помещения с высокой влажностью. Продукция применяется в сырых и сухих, в производственных помещениях.
• Прокладка в земле. Кабели могут прокладываться в траншеях, независимо от степени коррозионной активности грунта, в почвах с повышенной влажностью.
• Воздушная прокладка. Кабели используются на открытом воздухе после защиты от солнечной радиации, в групповых кабельных сооружениях с предварительным нанесением огнезащитного покрытия.
• Прокладка в воде. Благодаря высокой герметичности, изделия могут прокладываться в искусственных и естественных водоемах, в том числе – судоходных, при защите от механических повреждений, в частично затапливаемых помещениях.
• Разноуровневые трассы. Допускается протяжка по вертикальным, наклонным трасса без разницы уровней.

Технические характеристики кабеля ПвПу2г

• Номинальное напряжение – 10 кВ переменного тока частотой 50 Гц.
• Температура окружающей среды – от -60 до +50°С.
• Монтажная температура без предварительного нагрева провода – не ниже -20°С.
• Длительно допустимая температура – до +90°С.
• Максимальная температура в режиме перегрузки – до +130°С. Длительность – не более 8 часов в течение суток, до 1000 часов за весь срок службы.
• Максимальная температура нагрева жил при КЗ – до +250°С.
• Предельная температура медного экрана при КЗ – до +350°С.
• Предельная температура нагрева жилы по условию невозгорания – до +400°С.
• Минимальный монтажный радиус одножильных кабелей – 10 наружных диаметров кабеля.
• Минимальный монтажный радиус трехжильных кабелей – 15 диаметров.
• Класс пожарной опасности по НПБ 248-97 – О2.7.1.3.

ГОСТ ПвПу2г

• ГОСТ 55025-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение от 6 до 35 кВ. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов, шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Скачать ГОСТ

Аналоги кабеля ПвПу2г

• ПвПуг – с медными жилами, в изоляции из сшитого полиэтилена, с усиленной оболочкой из полиэтилена. Герметизирован водоблокирующей лентой.
• АПвПуг – с алюминиевыми жилами, в изоляции из сшитого полиэтилена, с усиленной оболочкой из полиэтилена. Герметизирован водоблокирующей лентой.
• АПвПу – с алюминиевыми жилами, в изоляции из сшитого полиэтилена, с усиленной оболочкой из полиэтилена, без герметизации и водоблокирующего слоя.
• АПвПу2г – с алюминиевыми жилами, в изоляции из сшитого полиэтилена, с усиленной оболочкой из полиэтилена. С двойной герметизацией.

Производители кабеля ПвПу2г

• Кирскабель
• Рыбинсккабель
• Эм-кабель

Кабель ПвПу2г от компании РКБ

В компании РКБ можно купить кабели марки ПвПу2г с медными токопроводящими жилами, защищенные от влаги двойной герметизацией. Все изделия проходят заводские испытания на прочность изоляции, растяжение, сопротивление изоляции и другие важные эксплуатационные характеристики.

Кабели марки ПвПу2Г отличаются высокой герметичностью, оснащаются сертификатами. Все изделия соответствуют требованиям действующих нормативных стандартов, могут применяться на трассах без ограничения разности уровней.
