Кабель ПвВГнг в Санкт-Петербурге

Силовые кабели ПвВГнг предназначены для питания стационарных установок с номинальным переменным напряжением 0,66 и 1 кВ. Они имеют медные токопроводящие жилы в изоляции из сшитого полиэтилена, могут прокладываться в пучках с учетом горючей нагрузки изделий.

Кабели ПвВГнг применяются в поясах с холодным или умеренным климатом, могут прокладываться в кабельных сооружениях на высоте до 4300 метров над уровнем моря. Сшитый полиэтилен обеспечивает стойкость к термическим и механическим воздействиям.

Как выбрать кабель ПвВГнг

При выборе продукции нужно обратить внимание на число и сечение токопроводящих жил, номинальный ток нагрузки, предельную рабочую температуру жил, условия эксплуатации продукции. Важно верно подобрать длину кабеля, а также учесть номинальное напряжение подключаемой электрической установки.

Расшифровка кабеля ПвВГнг

• Пв – изоляция из сшитого полиэтилена (ПЭ).
• В – оболочка из поливинилхлоридного пластиката пониженной пожарной опасности.
• Г – нет защитного покрова.
• нг – не распространяет горения.

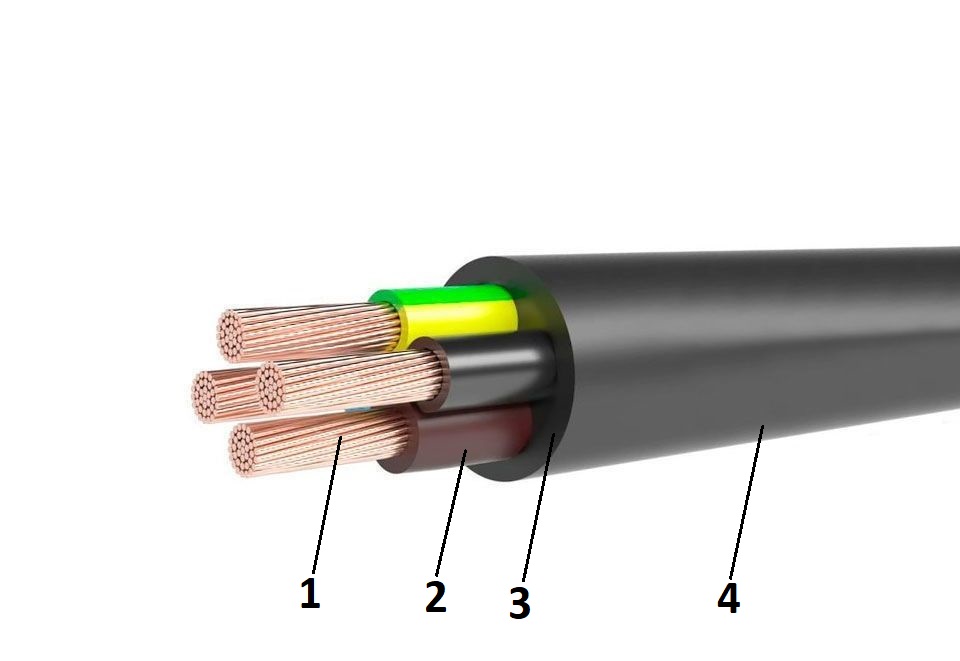

Конструкция кабеля ПвВГнг

1. Медные токопроводящие жилы, число – от 1 до 5.

   Однопроволочные, круглой формы имеют сечение от 1,5 до 50 мм², многопроволочные, круглой формы – сечение от 16 до 1000 мм², секторной – от 25 до 400 мм².

   У многожильных кабелей все жилы равного сечения, но у четырех- или пятижильных изделий одна нулевая или заземляющая жила может иметь меньшее сечение, от 16 до 185 мм² при сечении основных жил от 25 до 400 мм².

2. Изоляция из сшитого полиэтилена пероксидной сшивки. Толщина – от 0,6 до 0,9 мм. Маркировка в соответствии с ГОСТ 31996-2012, цветовая или цифровая. Цветовая кодировка может быть сплошной или в виде продольных полос шириной более 1 мм. Нулевая жила имеет синий цвет, заземления – зелено-желтый. Цифровая кодировка – для жил сечением более 70 мм².
3. Поясная изоляция из ПВХ пластиката пониженной пожароопасности с заполнением внутренних и наружных промежутков между скрученными изолированными жилами многожильных кабелей. Придает кабелю круглую форму. Толщина изоляционного слоя – от 1 до 1,6 мм.
4. Оболочка из ПВХ пластиката пониженной пожарной опасности. Толщина – от 1,4 до 1,9 мм.

Область применения кабеля ПвВГнг

• Подключение стационарных установок. Изделия применяются в системах передачи и распределения электрической энергии с номинальным переменным напряжением 0,66 и 1 кВ частотой 50 Гц, а также на постоянном напряжении, превышающем переменное в 2,4 раза.
• Системы с заземленной и изолированной нейтралью. Продолжительность работы в режиме однофазного КЗ на землю – 8 часов, общая – 125 часов в год.
• Внутренняя прокладка. Допускается прокладка в сухих, а также сырых помещениях с высокой, слабой или средней степенью коррозийной активности.
• Кабельные сооружения. Кабели могут протягиваться на специально устроенных кабельных сооружениях, на мостах и в блочных конструкциях.
• Воздушная прокладка. Применяются для обустройства воздушных линий электропередач при отсутствии механических нагрузок при эксплуатации.
• Одиночная и групповая прокладка. Используются для устройства одиночных линий в кабельных сооружениях и помещениях, где нет вероятности механических повреждений. Возможна групповая прокладка с учетом объема горючей нагрузки кабелей.
• Трассы с разным наклоном. Допускается прокладка по горизонтальным, вертикальным и наклонным участкам трассы. Высота над уровнем моря – 4300 метров.

Технические характеристики кабеля ПвВГнг

• Номинальное напряжение – 0,66, 1 кВ частотой 50 Гц.
• Рабочая температура окружающей среды – от -50 до +50°С.
• Монтажная температура окружающей среды – не ниже -15°С.
• Допустимый рабочий нагрев жил – до +90°С.
• Температура жил в режиме перегрузки – до +130°С. Режим перегрузки не должен длиться более 8 часов, за весь срок службы – 1000 часов.
• Предельная температура жил при коротком замыкании – до +250°С, длительность – 4 секунд.
• Температура токопроводящих жил по условию невозгорания – до +400°С.
• Сопротивление изоляции – не менее 150 МОм*км.
• Максимальный монтажный радиус – 10 наружных диаметров для одножильных кабелей, 7,5 диаметров – для многожильных.
• Строительная длина – при сечении изделия от 1,5 до 16 мм² – от 400 метров, от 25 до 70 мм² – 300 метров, более 95 мм² – 200 метров.
• Допустимые усилия при протяжке кабеля по трассе – 50 Н/мм².
• Климатическое исполнение – УХЛ, категория 1 и 2 по ГОСТ 15150.
• Прочность изоляции и оболочки на разрыв – 12,5 Н/мм.
• Класс пожарной опасности – П1б.8.2.2.2.
• Длительность эксплуатации – не менее 30 лет.

ГОСТ ПвВГнг

• ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3 кВ. Общие ТУ. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля ПвВГнг

• ПвПГ – с медными жилами, в изоляции из сшитого полиэтилена, в полиэтиленовой оболочке, без защитного покрова.
• ПвВГз – с медными жилами, в изоляции из сшитого полиэтилена, в ПВХ оболочке, без защитного покрова, с заполнением.
• ПвБВнг(А) – с медными жилами, в изоляции из сшитого полиэтилена, в ПВХ оболочке низкой пожарной опасности, бронированные, не распространяет горение при пучковой прокладке.
• ПвВГнг(А)-LS – с медными жилами, в изоляции из сшитого полиэтилена, в ПВХ оболочке низкой пожарной опасности, без защитного покрова, не распространяет горение при пучковой прокладке, с низким выделением дыма и газа при тлении.
• ПВГ-П – плоские, с медными жилами, в изоляции из полиэтилена, в ПВХ оболочке, без защитного покрова.
• ПвВнг – с медными жилами, в изоляции из сшитого полиэтилена, в ПВХ оболочке низкой пожарной опасности, не распространяют горение.
• ПвВГ – с медными жилами, в изоляции из сшитого полиэтилена, в ПВХ оболочке, без защитного покрова.

Производители кабеля ПвВГнг

• Кавказкабель
• Рыбинсккабель
• Севкабель
• Эм-кабель

Кабель ПвВГнг от компании РКБ

Компания РКБ предлагает большой выбор кабелей марки ПвВГнг с разным количеством токопроводящих жил. Все изделия прошли сертификацию, соответствуют заявленным характеристикам, нормативным стандартам.

У нас можно купить кабели ПвВГнг с сечением жил от 1,5 до 1000 мм², отличающиеся длительным сроком службы, надежностью, безопасностью. Изделия предназначены для питания систем напряжением 0,66 и 1 кВ переменного тока, не распространяют горение.
