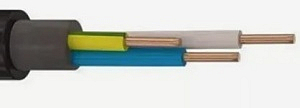

Кабель ПвВГнг-LS в Санкт-Петербурге

Современные электротехнические системы предъявляют все более высокие требования к кабельной продукции. Важна не только стабильная передача электроэнергии, но и безопасность при эксплуатации. Для этих задач используется кабель ПвВГнг(А)-LS. Он оснащен медными жилами в изоляции из сшитого полиэтилена и оболочкой из ПВХ пластиката пониженной горючести.

Основные особенности марки заключаются в том, что кабель не распространяет горение, выделяет минимальное количество дыма и токсичных газов, а также допускает эксплуатацию в условиях от −50 до +50 °C. Эти характеристики делают его востребованным в строительстве жилых зданий, на промышленных объектах, в энергетике и инфраструктурных проектах.

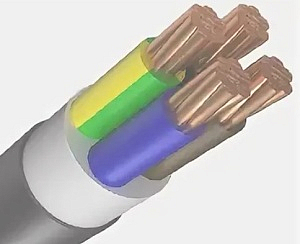

Конструкция и техническое исполнение

Структура кабеля продумана так, чтобы обеспечить долговечность и пожаробезопасность:

• Жилы – медные, как однопроволочные круглые, так и многопроволочные (круглые и секторные). Сечение варьируется от 1,5 до 1000 мм². В многожильных исполнениях все жилы имеют равное сечение, но в вариантах «3+1» нулевая или заземляющая может быть меньшего размера.

• Изоляция – выполнена из сшитого полиэтилена, устойчива к нагреву и старению. Толщина слоя – от 0,7 до 2,8 мм в зависимости от сечения.

• Маркировка – цветовая по ГОСТ: синяя жила – нулевая, зелено-желтая – защитная, фазные имеют серый, черный, коричневый, белый или красный цвет.

• Заполнение – промежутки между жилами уплотнены ПВХ композицией низкой горючести, что придает кабелю круглую форму.

• Оболочка – внешний слой ПВХ LS, снижающий дымо- и газовыделение. Толщина – до 3 мм.

Такое устройство позволяет ПвВГнг(А)-LS выдерживать длительные нагрузки, сохраняя при этом пожаробезопасность.

Как выбрать кабель ПвВГнг-LS

При выборе изделий требуется выяснить номинальное напряжение подключаемой электротехнической установки, определить нужную длину продукции, число и сечение жил, а также условия эксплуатации – максимальный ток нагрузки, температуру эксплуатации, монтажные требования, особенности прокладки изделий по трассе.

Расшифровка кабеля ПвВГнг-LS

• Пв – изоляция из сшитого полиэтилена (ПЭ).
• В – оболочка из ПВХ пластиката пониженной пожарной опасности.
• Г – «голый», защитный покров отсутствует.
• Нг – не распространяет горения.
• LS – низкое выделение дыма и газов при горении или тлении.

Если после маркировки указывается индекс «-ХЛ», то изделия могут применяться при температуре окружающей среды от -60°С, индекс «-Т» указывает на стойкость к воздействию плесневых грибов.

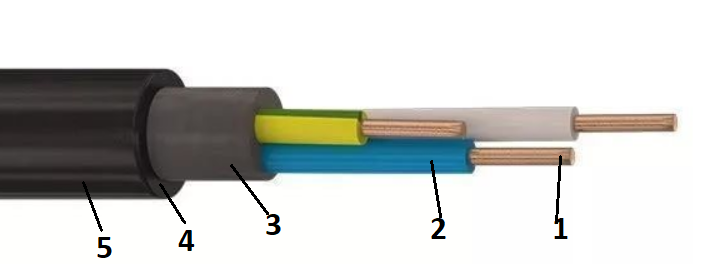

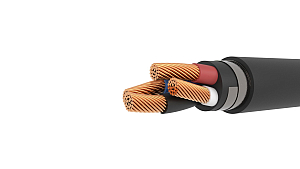

Конструкция кабеля ПвВГнг-LS

1. Медные токопроводящие жилы – однопроволочные, круглой формы, сечением от 1,5 до 50 мм2, многопроволочные, уплотненные, круглой формы – сечением от 16 до 1000 мм2, секторной – от 25 до 400 мм2. У многожильных кабелей все жилы равного сечения, у изделий с конструкцией «3+1» нулевая/заземляющая жила может иметь меньшее сечение, от 16 до 185 мм2 при сечении основных жил от 25 до 400 мм2.
2. Изоляция из сшитого полиэтилена пероксидной сшивки, номинальной толщиной от 0,7 до 2,8 мм. Идентификация жил осуществляется с помощью отличительной расцветки изоляции в соответствии с ГОСТ 31996-2012. Маркировка – сплошная или продольными полосами шириной более 1 мм. Нулевая жила – синяя, заземления – зелено-желтая. Основные жилы имеют серый, белый, коричневый, красный или черный цвет.
3. Заполнение внутренних и наружных промежутков между скрученными изолированными жилами - ПВХ пластикат низкой горючести. Придает круглую форму проводнику.
4. Внутренняя оболочка из ПВХ пластиката пониженной пожароопасности, толщиной от 1 до 1,6 мм.
5. Оболочка из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма и газа при тлении и горении. Толщина – от 1,4 до 3 мм.

Область применения кабеля ПвВГнг-LS

• Подключение стационарных установок. Изделия применяются в системах передачи и распределения электроэнергии с номинальным переменным напряжением 0,66 и 1 кВ частотой 50 Гц.
• Разноуровневые трассы. Возможность прокладки на вертикальных, горизонтальных участках трассы без ограничения разности уровней.
• Системы с заземленной и изолированной нейтралью. Длительность работы в режиме однофазного КЗ на землю – 8 часов, общая продолжительность в год – 125 часов.
• Внутренняя прокладка. Прокладываются в кабельных сооружениях и помещениях, во внутренних электроустановках, в закрытых кабельных сооружениях.
• Взрывоопасные зоны. Изделия применяются в системах атомных станций классов 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97), во взрывоопасных зонах классов В1 и В1-а.

Технические характеристики кабеля ПвВГнг-LS

• Номинальное напряжение – 0,66, 1 кВ частотой 50 Гц.
• Температура эксплуатации – от -50 до +50°С. Монтаж возможен при температуре не ниже -15°С.
• Допустимый нагрев – при эксплуатации до +90°С, в режиме перегрузки – до +130°С. Режим перегрузки не должен длиться более 8 часов, за весь срок службы - 1000 часов. При коротком замыкании кабель способен выдержать предельную температуру до +250°С в течение 4 секунд.
• Максимальная температура токопроводящих жил – до +400°С.
• Сопротивление изоляции – не менее 150 МОм*км.
• Максимальный монтажный радиус – 10 наружных диаметров для одножильных кабелей, 7,5 диаметров – для многожильных изделий.
• Строительная длина – при сечении изделия от 1,5 до 16 мм2 – от 400 метров, от 25 до 70 мм2 – 300 метров, более 95 мм2 – 200 метров.
• Допустимые усилия при протяжке кабеля по трассе – 50 Н/мм2.
• Климатическое исполнение – УХЛ и У, категория 1 и 2 по ГОСТ 15150.
• Класс пожарной опасности – П1б.8.2.2.2.

ГОСТ ПвВГнг-LS

• ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3 кВ. Общие ТУ. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля ПвВГнг-LS

• ПвПГ – с медными жилами, в изоляции из сшитого полиэтилена, в полиэтиленовой оболочке, без защитного покрова.
• ПвВГз – с медными жилами, в изоляции из сшитого полиэтилена, в ПВХ оболочке, без защитного покрова, с заполнением.
• ПвВГнг(А) – с медными жилами, в изоляции из сшитого полиэтилена, в ПВХ оболочке, без защитного покрова, не распространяет горение при пучковой прокладке.
• ПВГнг(А)-LS – с медными жилами, в изоляции из полиэтилена, в ПВХ оболочке, без защитного покрова, не распространяет горение при пучковой прокладке, с низким выделением дыма и газа при тлении.
• ПВГ-П – плоские, с медными жилами, в изоляции из полиэтилена, в ПВХ оболочке, без защитного покрова.
• ПвВнг(А) – с медными жилами, в изоляции из сшитого полиэтилена, в ПВХ оболочке, не распространяют горение при пучковой прокладке.
• ПвВГ – с медными жилами, в изоляции из сшитого полиэтилена, в ПВХ оболочке, без защитного покрова.

Производители кабеля ПвВГнг-LS

• Агрокабель
• Иркутсккабель
• КабельЭлектроСвязь
• КабельЭнергоСервис
• Рыбинсккабель
• Севкабель
• Тверьэнергокабель
• ТОМСККАБЕЛЬ
• Угличкабель
• ЭКСПЕРТ КАБЕЛЬ
• Электротехмаш
• Эм-кабель
• Энергокабель

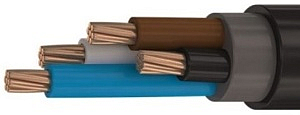

• ЭНЕРГОКОМПЛЕКТ МФ

Кабель ПвВГнг-LS от компании РКБ

Компания РБК предлагает большой выбор кабелей для систем напряжением 1 кВ частотой 50 Гц. Все изделия отличаются надежностью, длительным сроком службы. Соответствуют требованиям действующих нормативных стандартов.

Кабели ПвВГнг-LS от компании РКБ могут применяться при температуре от -50 до +50°С, прокладываться в кабельных сооружениях, во взрывоопасных помещениях. Они имеют разное количество жил в изоляции из сшитого полиэтилена, проходят необходимые заводские испытания, комплектуются сертификатами качества.

Преимущества кабеля ПвВГнг(А)-LS

Ключевым достоинством является пожаробезопасность: кабель не распространяет горение и выделяет минимальное количество дыма. Но кроме этого, он имеет и другие преимущества:

• широкий диапазон рабочих температур;

• универсальность применения – от жилых зданий до атомной энергетики;

• устойчивость к механическим и электрическим нагрузкам;

• долгий срок службы при минимальном обслуживании.
