Кабель ПвВнг-LS в Санкт-Петербурге

В современном строительстве и промышленности активно используются кабели с повышенными требованиями к пожаробезопасности. Одним из наиболее востребованных решений является кабель ПвВнг-LS. Его основа – медные жилы в изоляции из сшитого полиэтилена, что обеспечивает высокую электрическую прочность и стабильность характеристик на протяжении всего срока службы.

Кабель применяется для подвода питания к стационарным установкам с номинальным переменным напряжением 0,66 и 1 кВ при частоте 50 Гц. Он одинаково подходит для сетей с заземленной и изолированной нейтралью, допускается прокладка по трассам различного уровня без ограничений по перепадам высот.

Как выбрать кабель ПвВнг-LS

При выборе продукции учитывается максимальный ток нагрузки, величина рабочего напряжения электроустановки, условия эксплуатации кабеля – температура окружающей среды, монтажный радиус, правила прокладки по трассе и т.п. Нужно обратить внимание на число жил, их сечение, а также определиться с необходимой длиной изделия.

Расшифровка кабеля ПвВнг-LS

• Пв – изоляция из сшитого полиэтилена.
• В – оболочка из ПВХ пластиката пониженной пожарной опасности.
• нг – не распространяет горения.
• LS – низкое выделение дыма и газов при горении или тлении.

Если после маркировки стоит «-ХЛ», продукция выдерживает температуру окружающей среды до -60°С, индекс «-Т» показывает стойкость к воздействию плесневых грибов.

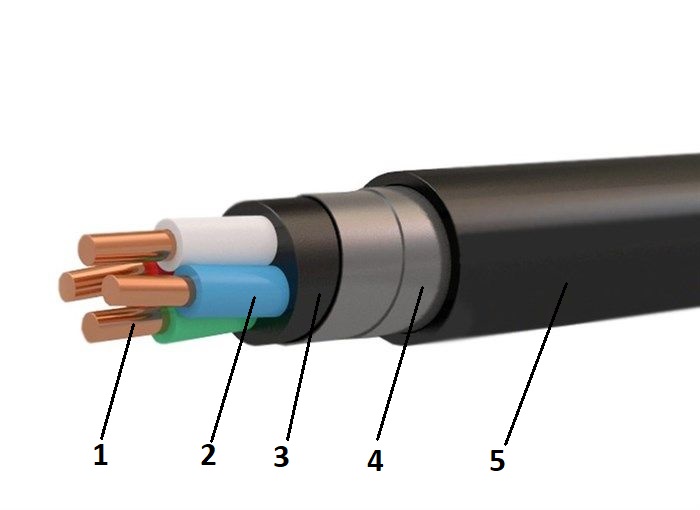

Конструкция кабеля ПвВнг-LS

1. Медные токопроводящие жилы – однопроволочные, круглой формы, сечением от 1,5 до 50 мм2, многопроволочные, круглой формы, сечением от 16 до 1000 мм2, секторной – от 25 до 4000 мм2. Число жил – от 1 до 5. У многожильных кабелей все жилы равного сечения. В четырехжильных кабелях нулевая/заземляющая жила может иметь меньшее сечение, от 16 до 185 мм2 при сечении основных жил от 25 до 400 мм2. В пятижильных имеется 3 основных жилы, нулевая и заземляющая жила.
2. Изоляция из сшитого полиэтилена. Цветовая маркировка – сплошная или продольными полосами шириной более 1 мм в соответствии с ГОСТ 31996-2012. Нулевая жила – синяя, заземления – зелено-желтая. Основные жилы имеют серый, белый, коричневый, красный или черный цвет.
3. Заполнение промежутков между скрученными изолированными жилами выполняется ПВХ пластикатом низкой горючести для придания кабелю круглой формы.
4. Внутренняя оболочка из поливинилхлоридного пластиката пониженной пожарной опасности.
5. Оболочка из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма и газа при тлении и горении.

Область применения кабеля ПвВнг-LS

• Стационарные электротехнические установки. Номинальное переменное напряжение – 0,66 и 1 кВ частотой 50 Гц.
• Сети переменного напряжения с заземленной и изолированной нейтралью. Продолжительность работы в условиях КЗ на землю – 8 часов в сутки, за год – не более 125 часов.
• Внутренняя прокладка. В кабельных сооружениях и производственных помещениях при отсутствии опасности механических повреждений.
• Подземная прокладка. Кабели могут быть проложены в сухих грунтах (песок, песчано-глинистая и нормальная почва с влажностью не менее 14 %).
• Разноуровневые трассы. Кабели предназначены для прокладки на трассах без ограничения разности уровней. Допускается протяжка по вертикальным участкам.
• Взрывоопасные зоны. Изделия могут быть использованы для прокладки во взрывоопасных зонах классов В-I, В-Iа.

Технические характеристики кабеля ПвВнг-LS

• Номинальное напряжение – 0,66, 1 кВ частотой 50 Гц.
• Температура эксплуатации – от -50 до +50°С. Монтаж возможен при температуре не ниже -15°С. В противном случае требуется предварительный нагрев изделия для повышения пластичности кабеля.
• Допустимый нагрев – рабочий до +90°С, в режиме перегрузки – до +130°С. Режим перегрузки – не более 8 часов, за весь срок службы – до 1000 часов. При КЗ кабель способен выдержать предельную температуру до +250°С в течение 4 секунд.
• Максимальная температура токопроводящих жил – до +400°С.
• Максимальный монтажный радиус – 10 наружных диаметров для одножильных кабелей, 7,5 диаметров – для многожильных изделий.
• Строительная длина – от 200 до 450 метров.
• Допустимые усилия при протяжке кабеля по трассе – 50 Н/мм2.
• Климатическое исполнение – УХЛ и У, категория 1 и 2 по ГОСТ 15150.
• Класс пожарной опасности – П1б.8.2.2.2.

ГОСТ ПвВнг-LS

• ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3 кВ. Общие ТУ. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля ПвВнг-LS

• ПвПГ - с медными жилами, в изоляции из сшитого полиэтилена, в полиэтиленовой оболочке, без защитного покрова.
• ПвВГз – с медными жилами, в изоляции из сшитого полиэтилена, в ПВХ оболочке, без защитного покрова, с заполнением.
• ПвВГнг(А) – с медными жилами, в изоляции из сшитого полиэтилена, в ПВХ оболочке, без защитного покрова, не распространяет горение при пучковой прокладке.
• ПВГ-П – плоские, с медными жилами, в изоляции из полиэтилена, в ПВХ оболочке, без защитного покрова.
• ПВГ – с медными жилами, в изоляции из полиэтилена, в ПВХ оболочке.
• ПвВГнг(А)-LS – с медными жилами, в изоляции из сшитого полиэтилена, в ПВХ оболочке, без защитного покрова, не распространяет горение при пучковой прокладке, с низким выделением дыма и газа при горении, тлении.
• ПвВнг(А) – с медными жилами, в изоляции из сшитого полиэтилена, в ПВХ оболочке, не распространяет горение при пучковой прокладке.
• ПвВГ – с медными жилами, в изоляции из сшитого полиэтилена, в ПВХ оболочке, без защитного покрова, для одиночной прокладки.

Производители кабеля ПвВнг-LS

• КАМСКИЙ КАБЕЛЬ
• Кирскабель
• Рыбинсккабель
• Севкабель
• ТОМСККАБЕЛЬ
• Эм-кабель

Кабель ПвВнг-LS от компании РКБ

Компания РБК предлагает большой выбор силовых медных кабелей в изоляции из сшитого полиэтилена для систем с переменным напряжением тока 1 кВ. У нас можно купить кабели ПвВнг-LS, отличающиеся высокой надежностью, возможностью применения во взрывоопасных зонах, в кабельных сооружениях и производственных помещениях.

Вся продукция проходит испытания на проверку прочности изоляции, максимальное напряжение, комплектуется сертификатами. Она изготавливается из качественных материалов, соответствует требованиям действующих нормативных стандартов.

Преимущества выбора

1. Устойчивость к перегреву и электрическим перегрузкам.

2. Минимальное дымо- и газовыделение при аварийных ситуациях.

3. Возможность эксплуатации в широком температурном диапазоне.

4. Долговечность и стойкость к старению изоляции.

5. Универсальность применения в сетях с разной конфигурацией нейтрали.

Благодаря этим преимуществам, ПвВнг-LS кабель широко востребован на рынке как оптимальное решение для ответственных систем электроснабжения.
