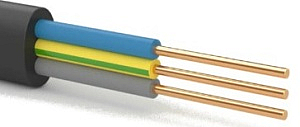

Кабель ВВГ-Пнг-LS в Санкт-Петербурге

Кабель ВВГ-Пнг-LS – силовая кабельная продукция с медными жилами в изоляции из ПВХ пластиката низкой горючести. Изделия отличаются пониженной пожарной опасностью, не выделяют вредных продуктов горения при тлении. Они используются в системах с номинальным переменным напряжением 0,66 и 1 кВ частотой 50 Гц.

Силовые кабели ВВГ-Пнг-LS могут прокладываться в сухих и влажных производственных помещениях, в открытых кабельных сооружениях при защите от воздействия прямых солнечных лучей. Не рекомендуется прокладка в траншеях.

Как выбрать кабель ВВГ-Пнг-LS

При выборе кабельной продукции нужно учитывать вид, размер сечения и количество токопроводящих жил, наличие нулевой или заземляющей жилы. Важную роль играет предельная токовая нагрузка, допустимое напряжение электроустановки, условия эксплуатации изделий – монтажная и рабочая температура, нагрев при КЗ.

Расшифровка кабеля ВВГ-Пнг-LS

• В – изоляция из ПВХ пластиката.
• В – оболочка из ПВХ пластиката.
• Г – нет защитного покрова для повышения гибкости.
• П – плоский, жилы расположены в одной плоскости, параллельно друг другу.
• нг – пониженная пожароопасность, не распространяет горение.
• LS – низкое выделение дыма и газа при тлении.

После буквенного обозначения кабели идет цифровое, указывающее число жил, площадь поперечного сечения жилы, рабочее напряжение. В маркировке нет «А», значит, жилы – медные.

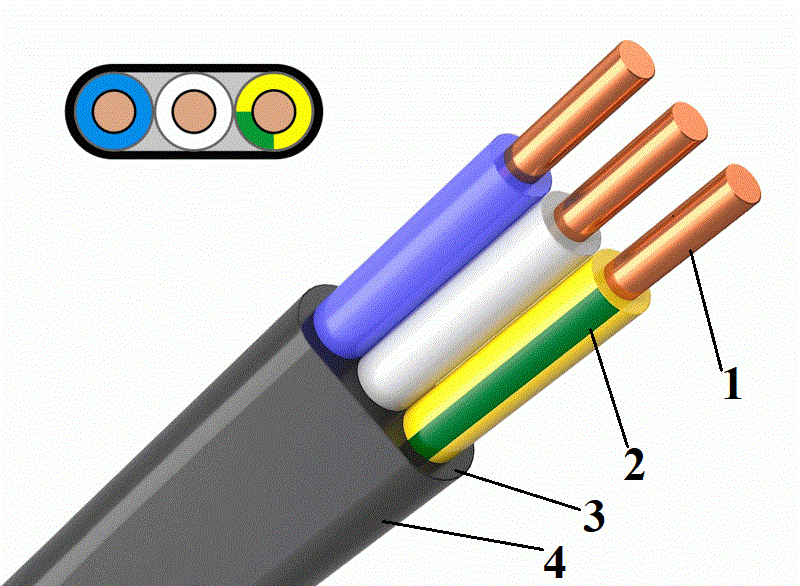

Конструкция кабеля ВВГ-Пнг-LS

1. Жилы – медные, круглой или секторной формы. Число жил – от 2 до 5. Номинальное сечение однопроволочных жил – от 1,5 до 25 мм2, многопроволочных – от 16 до 1000 мм2. Медные жилы расположены в одной плоскости, имеют одинаковое сечение.
2. Изоляция – ПВХ пластикат. Предусмотрена цветовая маркировка – сплошная или продольными лентами шириной 1 мм в соответствии с ГОСТ 31996. Цвет нулевой жилы – синий, заземления – жёлто-зеленый.
3. Внутренняя оболочка – ПВХ пластикат низкой пожарной опасности.
4. Наружная оболочка – ПВХ пластикат пониженной горючести с низким выделением дыма и газа при тлении.

Область применения кабеля ВВГ-Пнг-LS

• Стационарные установки. Передача и распределение электроэнергии в системах с номинальным переменным напряжением тока до 0,66 и 1 кВ частотой 50 Гц.
• Наружная прокладка. Может прокладываться в кабельных сооружениях, шахтах, в туннелях, по эстакадам, в коллекторах, в помещениях с частичным затоплением без риска механических повреждений продукции.
• Внутренняя прокладка. Используется во внутренней разводке электросети, при создании скрытой электропроводки без предварительного штробления.
• Разноуровневые трассы. Могут протягиваться по горизонтальным, наклонным, вертикальным участкам трассы, использоваться в местах с наличием вибрационных нагрузок.
• Заземленная, изолированная нейтраль. Максимальная продолжительность работы в режиме однофазного КЗ на землю – 8 часов, 125 часов в год.
• Взрывоопасные зоны класса В1 и В1-а.

Технические характеристики кабеля ВВГ-Пнг-LS

• Номинальное напряжение – 0,66, 1 кВ переменного тока частотой 50 Гц.
• Температура эксплуатации – от -50 до +50°С.
• Монтажная температура без предварительного нагрева – не ниже -15°С.
• Допустимый рабочий нагрев – до +70°С.
• Нагрев в режиме перегрузки – до +90°С. Длительность – не более 8 часов в сутки, до 1000 часов за весь период.
• Предельная температура при КЗ – до +160°С, длительность – 4 секунды.
• Температура по условию невозгорания при КЗ – до +350°С.
• Монтажный радиус – 7,5 диаметров.
• Класс пожарной опасности по ГОСТ 31565 – П1б.8.2.2.2.
• Строительная длина – от 200 до 450 метров.
• Прочность изоляции и оболочки при разрыве – не менее 10 Н/мм.

ГОСТ ВВГ-Пнг-LS

• ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3 кВ. Общие ТУ. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля ВВГ-Пнг-LS

• ВВГнг(А) – с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, без защитного покрова, не распространяет горение при пучковой прокладке.
• ВВГнг-П – с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной пожарной опасности, без защитного покрова, не распространяет горение, плоский профиль.
• ВВГнг-LS – с медными жилами, с изоляцией и оболочкой из ПВХ низкой горючести, без защитного покрова, с пониженным дымо- и газовыделением при тлении, не распространяет горение.
• ВВГ-Пнг-FRLS – с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной пожарной опасности, без защитного покрова, с низким выделением дыма и газа при тлении, не распространяет горение, огнестойкие, плоский профиль.
• ВВГ-Пнг(А)-LSLTx – с медными жилами, с изоляцией и оболочкой из низкотоксичного ПВХ пластиката пониженной пожарной опасности, без защитного покрова, с низким выделением дыма и газа при тлении, не распространяет горение, плоский профиль.

Производители кабеля ВВГ-Пнг-LS

• ВеЛесКаб
• КАБЭКС КАБЕЛЬНЫЙ ЗАВОД
• МОНЭЛ
• ПромЭл
• Русский свет
• РЭК-PRYSMIAN
• СКТ ГРУПП
• Энергокабель

Кабель ВВГ-Пнг-LS от компании РКБ

Компания РКБ предлагает большой выбор силовых кабелей марки ВВГ-Пнг-LS для систем с переменным напряжением тока до 0,66 и 1 кВ. Все изделия прошли заводские испытания предельным напряжением, имеют сертификаты, соответствуют требованиям действующих нормативных стандартов.

У нас можно купить кабели ВВГ-Пнг-LS с плоским сечением, предназначенные для внутренней и наружной прокладки электрических сетей. Изделия отличаются прочностью, гибкостью, надежностью, длительным сроком эксплуатации.
