Кабель ВВГнг-ХЛ в Санкт-Петербурге

Кабель ВВГнг-ХЛ — это разновидность силового кабеля, созданная специально для эксплуатации в районах с холодным климатом. Он используется для передачи и распределения электрической энергии в сетях переменного напряжения до 1 кВ и отличается повышенной стойкостью к отрицательным температурам. Благодаря этому кабель востребован в энергетике, промышленности, строительстве и инфраструктурных проектах на севере и в зонах с суровыми климатическими условиями.

Для изготовления кабелей марки ВВГнг-ХЛ используются специальные материалы, которые обеспечивают им стойкость к пониженным температурам до -60° С. Это позволяет им надежно функционировать даже в самых холодных условиях.

Как выбрать кабель ВВГнг-ХЛ

Определите сечение жил. Это зависит от нагрузки и тока — при больших мощностях нужен кабель с большим сечением.

Уточните способ прокладки. В грунте и коллекторах рекомендуется кабель с дополнительной защитой, для помещений — стандартного исполнения.

Сопоставьте климатические условия. ВВГнг-ХЛ создан именно для низких температур и полностью сохраняет свои свойства при эксплуатации в северных регионах.

Проверьте требования по пожарной безопасности. Маркировка «нг» означает, что кабель можно использовать в местах с повышенными требованиями.

Расшифровка кабеля ВВГнг-ХЛ

• В – поливинилхлоридная изоляция медных токопроводящих жил.
• В – оболочка из ПВХ пластиката пониженной пожарной опасности.
• Г – защитный покров отсутствует.
• нг – не распространяет горение, может применяться в пожароопасных помещениях.
• ХЛ – изделия могут применяться при температуре окружающей среды до -60°С.

После буквенной маркировки идет цифровая, указывающая количество жил и их сечение. Отсутствие буквы «А» перед ВВГ говорит о том, что жилы – медные.

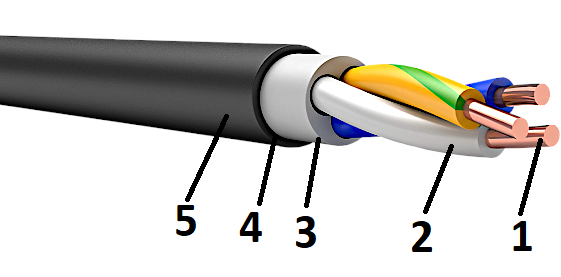

Конструкция кабеля ВВГнг-ХЛ

1. Жилы – медные, 1 или 2 класса по ГОСТ 22483-2012. Круглые однопроволочные имеют сечение от 1,5 до 50 мм², многопроволочные – от 16 до 240 мм². Секторные многопроволочные жилы имеют сечение от 25 до 240 мм². Число жил – 1, 2, 3, 3+1, 4 и 5.
2. Изоляция – ПВХ композиция пониженной горючести номинальной толщиной 0,6-1,3 мм. Жилы имеют отличительную цветовую кодировку, скручены. Синий цвет указывает на нулевую жилу, желтый с зеленой полосой – на жилу заземления. Маркировка может быть сплошной или наноситься полосой шириной 1 мм. Возможна цифровая маркировка при сечении жил более 70 мм².
3. Заполнение пространства между жилами – поливинилхлоридная композиция. Придает изделию круглую форму, хорошо заполняет промежутки между изолированными скрученными жилами.
4. Поясная изоляция – выполнена из ПВХ пластиката повышенной морозостойкости и пониженной горючести номинальной толщиной 1,0-1,2 мм.
5. Наружная оболочка – ПВХ пластикат повышенной морозостойкости, номинальная толщина – 1,4...2,1 мм.

Область применения кабеля ВВГнг-ХЛ

• Подключение стационарных установок. Номинальное переменное напряжение электротехнических устройств – 0,66 и 1 кВ частотой 50 Гц. Подключение осветительных приборов, сетей безопасности и автоматизации.
• Наружная и воздушная прокладка. Протяжка в блоках, по мостам, на кабельных эстакадах.
• Разноуровневая прокладка. Изделия могут протягиваться по вертикальным и горизонтальным участкам. Допустимая высота прокладки над уровнем моря – 4300 метров.
• Пожароопасные сооружения и помещения. Зоны категории B-Iб, B-Iг, В-II, В-IIа.
• Внутренняя прокладка. Возможна прокладка в помещениях, как сухих, так и частично затапливаемых, сырых – в коллекторах, шахтах, каналах, туннелях, кабельных полуэтажах, в производственных помещениях.

Преимущества кабеля ВВГнг-ХЛ

• Устойчивость к морозам — надёжно работает при температурах до –60 °С.
• Пожаробезопасность — не распространяет горение, подходит для применения в зданиях и сооружениях.
• Долговечность — изоляция и оболочка стойки к влаге, химическим веществам и механическим воздействиям.
• Универсальность — подходит для внутренней и наружной прокладки, в том числе в земле и на открытом воздухе.
• Широкий выбор — в каталоге РКБ представлены кабели ВВГнг-ХЛ с разным количеством жил и сечениями.

Технические характеристики кабеля ВВГнг-ХЛ

• Номинальное переменное напряжение – 0,66, 1 кВ переменного тока частотой 50 Гц.
• Испытательное переменное напряжением – 3 кВ частотой 50 Гц.
• Температура эксплуатации – от -60 до +40°С.
• Климатическое исполнение – ХЛ, категория 1 и 5 по ГОСТ 15150.
• Монтаж при температуре окружающей среды без нагрева провода – не ниже -15°С.
• Допустимый длительно-допустимый нагрев - до +70°С.
• Нагрев в режиме перегрузки – до +90°С, не более 8 часов в течение суток, за все время эксплуатации продукции – не более 1000 часов.
• Предельная температура токопроводящих жил при КЗ – до +160°С, в течение 5 секунд.
• Предельная температура нагрева жил по условиям невозгорания при КЗ – не более 350°С.
• Сопротивление изоляции – не менее 4,8...12,3 МОм•км.
• Класс пожарной безопасности – П1б.8.2.5.4
• Максимальный монтажный радиус – 10 наружных диаметров для одножильных кабелей, 7,5 диаметров – для многожильных.
• Строительная длина – до 450 метров.
• Допустимые усилия натяжения при прокладке трассы – 50 Н/мм².
• Прочность при разрыве изоляции и оболочки – 12.5 Н/мм.

ГОСТ ВВГнг-ХЛ

• ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3 кВ. Общие ТУ. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля ВВГнг-ХЛ

• ВВГ – с медными жилами, с изоляцией и оболочкой из ПВХ, без защитного покрова.
• ВВГнг – с медными жилами, с изоляцией и оболочкой из ПВХ низкой горючести, без защитного покрова, не распространяет горение.
• ВВГ-П-ХЛ – плоский, с медными жилами, с изоляцией и оболочкой из ПВХ, без защитного покрова, не распространяет горение. Хладостойкое исполнение.
• ВВГз – с медными жилами, с изоляцией и оболочкой из ПВХ, без защитного покрова, с заполнением.
• ВВГнг(А)-HF-ХЛ – с медными жилами, с изоляцией и оболочкой из ПВХ низкой пожарной опасности, без защитного покрова, не содержит галогенов, не распространяет горение при пучковой прокладке. Хладостойкое исполнение.
• ВВГнг(А)-LS-ХЛ – с медными жилами, с изоляцией и оболочкой из ПВХ низкой горючести, без защитного покрова, с пониженным дымо- и газовыделением при тлении, не распространяет горение при пучковой прокладке. Хладостойкое исполнение.
• ВВГЭнг(А)-ХЛ – с медными жилами, без защитного покрова, экранированный, с изоляцией и оболочкой из ПВХ низкой горючести, не распространяет горение при пучковой прокладке. Хладостойкое исполнение.

Производители кабеля ВВГнг-ХЛ

• КАБЭКС КАБЕЛЬНЫЙ ЗАВОД
• Кирскабель
• Рыбинсккабель
• Сарансккабель
• Электротехмаш
• Элкаб КЗ

Заказать кабель ВВГнг-ХЛ

В интернет-каталоге РКБ представлен широкий ассортимент кабеля ВВГнг-ХЛ с различными модификациями. Если цена не указана в карточке товара, уточните её у менеджеров. Мы подберём кабель под ваши задачи, рассчитаем метраж, подготовим техническую документацию и организуем доставку по России.
Если вам необходим надёжный кабель для суровых условий эксплуатации — кабель ВВГнг-ХЛ станет оптимальным решением.
