Кабель ВВГнг-LS 4х1,5

Кабель ВВГнг-LS 4х1,5 – электрический кабель с медными токопроводящими жилами, изоляцией и оболочкой из негорючего поливинилхлорида. Предназначен для прокладки в помещениях с повышенными требованиями к пожарной безопасности. Он состоит из 4 жил с сечением 1,5 мм² каждая, обладает высокой гибкостью, что облегчает его монтаж и укладку. Используется для подключения электрических приборов и оборудования, освещения, розеток и других электрических устройств в жилых и общественных зданиях.

Как выбрать кабель ВВГнг-LS 4х1,5

Сечение проводников определяет максимальную нагрузку, которую может выдержать кабель. Убедитесь, что оно соответствует потребностям вашей системы. Также учтите условия эксплуатации кабеля (например, влажность, температура окружающей среды и т.д.), чтобы выбрать подходящий тип изоляции.

Расшифровка кабеля ВВГнг-LS 4х1,5

• В – изоляция из негорючего поливинилхлоридного пластиката.
• В – оболочка из негорючего поливинилхлоридного пластиката.
• Г – голый, нет бронированной защиты.
• нг – не распространяет горение, может прокладываться в пучках, в пожароопасных помещениях.
• LS – незначительное выделение продуктов горения при тлении.
• 4 – число жил, шт.
• 1,15 – сечение жилы, мм.

В начале маркировки нет буквы «А», это показывает, что жилы – медные.

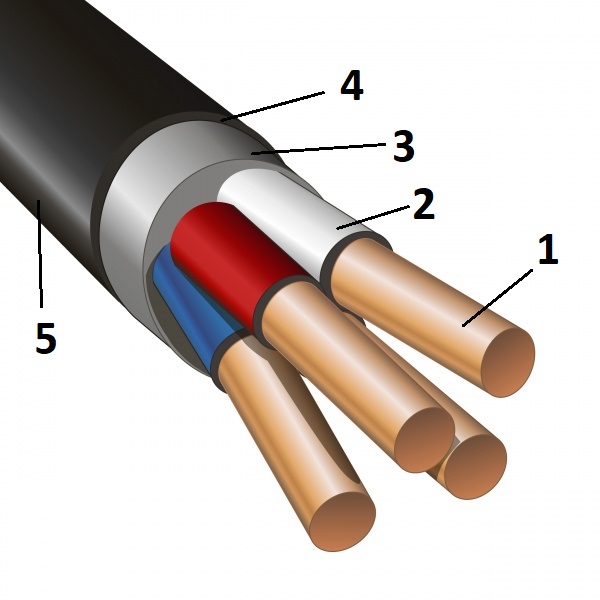

Конструкция кабеля ВВГнг-LS 4х1,5

1. Четыре медных токопроводящих жилы сечением 1,5 мм², с массой меди 0,013 кг в метре. Класс – 1 по ГОСТ 22483. Все жилы имеют равное сечение.
2. Изоляция – ПВХ пластикат низкой горючести. Номинальная толщина – 0,6 мм. Изолированные жилы скручены, отмаркированы цветом. Маркировка может быть сплошной или полосами шириной более 1 мм по ГОСТ 31996. Синий цвет указывает на нулевую жилу, желто-зеленый – на жилу заземления.
3. Внутренняя экструдированная оболочка из негорючего поливинилхлорида. Накладывается по жилам с заполнением промежутков. Толщина – более 0,3 мм., до 1 мм.
4. Внешняя оболочка из ПВХ пластиката низкой пожарной опасности с пониженным выделением дыма, газа при горении, тлении. Номинальная толщина – 1,5 мм, минимальная – 1,175 мм.

Область применения кабеля ВВГнг-LS 4х1,5

• Подключение стационарных устройств. Эти устройства созданы для передачи электричества к стационарным устройствам, которые функционируют с переменным напряжением в диапазоне от 0,66 до 1 кВ.
• Наружные и внутренние электроустановки. Прокладка проводов допускается открытым и закрытым способом, в кабельных туннелях, каналах и сооружениях, на промышленных объектов и в жилые здания. При открытой укладке требуется организовать дополнительную защиту от повреждений – укладывать кабели в трубы, металлические рукава или кабельные каналы.
• Прокладка в земле. В земле электропроводка разрешена только в специальных трубах и туннелях, гарантирующих безопасность системы.
• Групповая укладка по трассам различных уровней. Возможна прокладка проводов по вертикальным, диагональным, горизонтальным участкам трассы в пучках с учетом горючих нагрузок.
• Помещения с повышенной опасностью возгорания. Электрические устройства можно использовать в помещениях с повышенным риском возгорания, в классах АС 3 и 4, а также в зонах с опасностью взрыва классов B1, B1а.
• Сети переменного напряжения с заземленной или изолированной нейтралью. Электрические цепи с переменным напряжением могут работать в случае короткого замыкания одной из фаз на землю до 8 часов в день и не более 125 часов ежегодно.

Технические характеристики кабеля ВВГнг-LS 4х1,5

• Номинальное переменное напряжение – 0,66, 1 кВ частотой 50 Гц.
• Рабочая температура – от -50 до +50°С.
• Монтажная температура без нагрева жил – не ниже -15°С.
• Допустимый рабочий нагрев – до +70°С.
• Нагрев в режиме перегрузки – до +90°С.
• Температура токопроводящих жил при КЗ – до +160°С.
• Предельная температура жил по условию невозгорания при КЗ – до +350°С.
• Наружный диаметр – 10,2 мм.
• Вес 1 км – около 175 кг.
• Радиус изгиба кабелей (наружный) – 7,5 диаметров.
• Индуктивное сопротивление – 0,126 Ом/км.
• Активное сопротивление жилы – 12,3 Ом/км.
• Токовая нагрузка в нормальном режиме – 19 А (в воздухе), 25 А (на земле).
• Токовая нагрузка в режиме перегрузки – 22 А (в воздухе), 28 А (на земле).
• Допустимый ток односекундного КЗ – 0,17 кА.
• Класс пожарной опасности по ГОСТ 31565 – П1б.8.2.2.2.
• Намотка на барабан - №8 – 400 м, №8а – 750 м, №8б – 950 м, №10 – 1800 м, №12 – 3000 м, №12а – 4250 м, №14 – 5850 м.

ВВГнг-LS 4х1,5 от компании РКБ

В компании РКБ имеются кабели ВВГнг-LS 4х1,5, отличающиеся надежностью, долговечностью и соответствием всем стандартам качества и безопасности. Изделия могут прокладываться в пучках, не распространяют горение. Кабели марки ВВГнг-LS обладают повышенной огнестойкостью, благодаря применению LS (Low Smoke) материала, который при горении выделяет минимальное количество дыма и токсичных газов. Имеют сертификаты.
