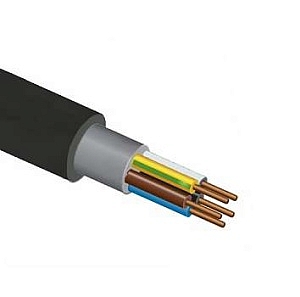

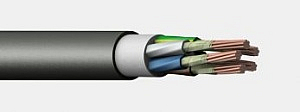

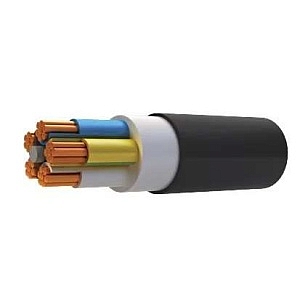

Кабель ВВГнг-LS 5×70: назначение, расшифровка и критерии выбора
Кабель ВВГнг-LS 5×70 — один из самых востребованных силовых кабелей для стационарных сетей 0,66/1 кВ в гражданском и промышленном строительстве. Его выбирают за надёжность медных жил, пониженную дымообразующую способность (LS) и нераспространение горения (нг/нг(А) — в зависимости от исполнения).
Актуальные цены и наличие смотрите в разделе «Кабели силовые».
Расшифровка маркировки «ВВГнг-LS 5×70»
- В — изоляция жил из поливинилхлоридного пластиката (ПВХ).
- В — наружная оболочка из ПВХ-композита.
- Г — без брони и защитных покровов (кабель небронированный).
- нг / нг(А) — не распространяет горение (испытания в одиночной/групповой прокладке; индекс «(А)» — более строгая категория).
- LS — Low Smoke, пониженное дымо- и газовыделение при пожаре.
- 5×70 — пять медных жил с номинальным сечением 70 мм² каждая (возможны исполнения с равным или уменьшенным PE-проводником по проекту).
Эта расшифровка охватывает все варианты написания, которыми обычно интересуются: кабель ввгнг а ls 5х70, ввгнг а ls 5x70, ввгнг лс 5х70 и др.
Конструкция и материалы
- Жилы: медные, круглые (как правило, многопроволочные, класс 2 по гибкости), цветовая маркировка по стандарту.
- Изоляция жил: ПВХ-компаунд, рассчитанный на работу в сетях 0,66/1 кВ.
- Оболочка: ПВХ с пониженным дымо- и газовыделением (LS); у исполнений ВВГнг(А)-LS подтверждённая стойкость к распространению горения в пучках.
- Форма: круглая (возможны секторные жилы для крупных сечений — уточняйте по паспорту партии).
Преимущества ВВГнг-LS 5×70
- Пожарная безопасность: «нг/нг(А)» + «LS» — контроль горения и дыма там, где это критично (ЖК/БЦ/ТРЦ/Технопарки).
- Надёжность медных жил: стабильная проводимость, стойкость к токовым перегрузкам в рамках норм.
- Универсальность прокладки: внутри зданий, по лоткам/кабель-каналам, в шахтах и по конструкциям — согласно проекту и ТУ.
- Широкая номенклатура: доступны модификации с разным типом оболочки/категорией «нг», а также «5×70+PE» или с уменьшённым PE.
Где применяют ВВГнг-LS 5×70
Кабель используют для стационарной прокладки силовых линий и вводов 0,66/1 кВ: ГРЩ/РЩ, распределительные линии по этажам, технологические линии в производствах, ИТП/ЧП, объекты с повышенными требованиями к продуктам горения. Прокладка в земле без дополнительной защиты не рекомендуется — для этого применяют броню/ПЭ-оболочки или трубы, согласно проекту.
Технические характеристики (обобщённо)
- Номинальное напряжение: 0,66/1 кВ.
- Климатическое исполнение и температура эксплуатации: по паспорту производителя и проекту (для ПВХ обычно предусматриваются диапазоны эксплуатации/монтажа с оговорками).
- Минимальный радиус изгиба: кратный внешнему диаметру (нормируется в ТУ/ГОСТ для данного сечения).
- Токовая нагрузка: определяется по ПУЭ/справочным таблицам с учётом способа прокладки, числа нагруженных жил и корректирующих коэффициентов (температура, группировка).
- Категория пожарной безопасности: «нг» или «нг(А)» + «LS» — проверяйте у продавца протоколы испытаний под ваш проект.
Важно: точные значения (внешний диаметр, масса, сопротивление, Iдл) зависят от производителя и партии. Уточняйте паспортные данные при заказе.
ВВГнг-LS и ВВГнг(А)-LS: в чём разница
| Параметр | ВВГнг-LS 5×70 | ВВГнг(А)-LS 5×70 |
|---|---|---|
| Распространение горения | Не распространяет горение (соответствует «нг») | Повышенная стойкость в пучках (категория «(А)») |
| Дымо- и газовыделение | LS — пониженное | LS — пониженное |
| Область применения | Общие зоны с требованиями к пожарной безопасности | Объекты с ужесточёнными нормами групповой прокладки |
Если в проектной документации прописано «кабель ввгнг а ls 5х70» (или «ввгнг а ls 5x70»), выбирайте исполнение именно с индексом «(А)».
Как выбрать «ввгнг лс 5х70» под ваш объект
- Проверьте категорию «нг»: требуется ли «нг(А)» для групповой прокладки в лотках/шахтах.
- Определите способ прокладки и температурный режим — для корректных коэффициентов при расчёте токовой нагрузки.
- Сверьте сечение и число жил: 5×70 — классическое решение для трёхфазных сетей с отдельным N и PE (вариант PE — по проекту).
- Согласуйте производителя: паспортные размеры/вес/Iдл варьируются; для монтажа в «плотных» лотках габариты критичны.
- Запросите протоколы по пожарной опасности (нг/нг(А), LS) и соответствие ТУ/ГОСТ.
FAQ по запросам «ввгнг ls 5х70»
В чём отличие «ввгнг лс 5х70» от «кабель ввгнг а ls 5х70»? «(А)» — более строгая категория по нераспространению горения в пучках. Если проект требует «(А)», обычное «нг-LS» заменять нельзя.
Можно ли прокладывать в земле? Без дополнительной защиты — нет. Для грунта выбирают броню/ПЭ-оболочку или защитные трубы, согласно проекту.
Есть ли исполнение «5×70+PE»? Да, у ряда производителей доступны варианты с равным/уменьшенным защитным проводником — уточняйте при заказе.
Где купить ВВГнг-LS 5×70
Сравните цены и подберите нужное исполнение (ввгнг а ls 5х70, ввгнг ls 5х70) в каталоге «Кабели силовые». При запросе укажите способ прокладки, длины трасс и требования по пожарной безопасности — это ускорит подбор и расчёт.
