Бронированный кабель: структура, особенности, марки

Бронированный кабель – это разновидность электрического провода, конструкция которого усилена дополнительным защитным слоем. Такая защита называется броня кабеля, и она предназначена для того, чтобы обеспечить сохранность жил от механических повреждений, влаги, давления грунта и других внешних факторов. Именно поэтому кабель с броней широко используется для прокладки в земле, на промышленных объектах и в местах с повышенными нагрузками.

Что значит бронированный кабель

Многие задаются вопросом, что такое бронированный кабель и чем он отличается от обычного. По сути, это силовой кабель, дополнительно защищенный металлическими элементами – стальными лентами или проволокой. Бронирование кабеля увеличивает срок службы и надежность эксплуатации в сложных условиях. Такой провод в броне часто применяют при строительстве подземных коммуникаций, в тоннелях, шахтах и на открытых площадках.

Виды бронированных кабелей

Существует несколько категорий бронированных кабелей. Различия заключаются в типе используемой брони и назначении изделия. Самые распространенные виды:

Б – Кабель с металлической оболочкой, где броня представляет собой стальную ленту, защищающую кабель от коррозии и случайных ударов (например, АСБ, ААБл, ВБШв)

К &ndash Проволочная броня кабеля, обеспечивающая повышенную стойкость к механическим нагрузкам.

растягиванию (АСКл)

П – плоские стальные оцинкованные проволоки, обладающие устойчивостью к растягиванию (ААПл):

• Проволочная броня кабеля, обеспечивающая повышенную стойкость к механическим нагрузкам.
• Кабель в металлической оболочке для прокладки в земле, защищающий жилы от влаги и давления.
• Свинцовый бронированный кабель, используемый на объектах с высокой вероятностью химического воздействия.

Таким образом, бронированные кабели – это универсальное решение для тех случаев, когда необходимо обеспечить надежность и безопасность проводки.

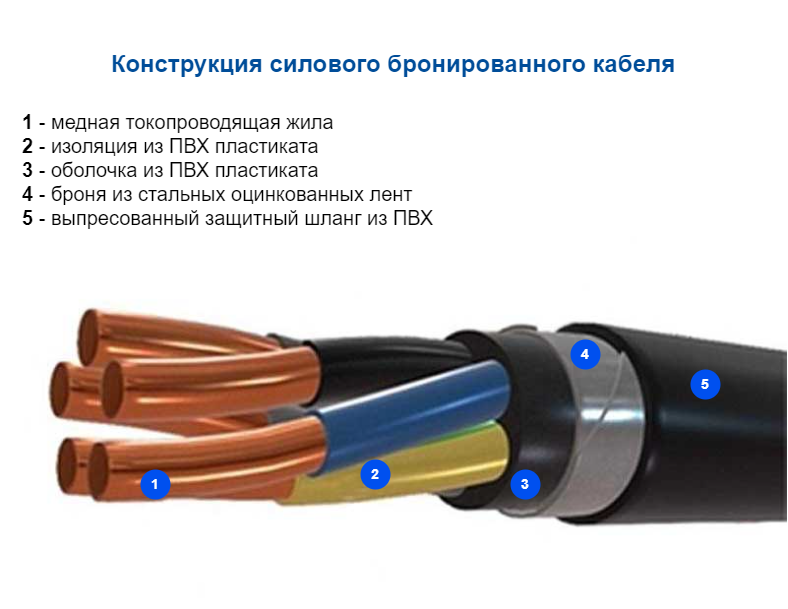

Конструкция бронированного кабеля

Токопроводящая жила бронированных кабелей изготавливается из медной или алюминиевой проволоки, а также - скруток на их основе. В качестве изоляции используют пластикат ПВХ, бумагу со специальной пропиткой, резину, полиэтилен и безгалогеновые полимерные составы. Токопроводящие жилы могут быть скручены в один сердечник, в пары или четверки с отдельной изоляцией - поясной или в виде оболочки. Если кабель необходимо защитить экраном, используют медную проволоку или фольгированный лист. Броня изготавливается из круглых или плоских лент, отлитых из стальных или алюминиевых сплавов с оцинковкой поверхности.

Где применяется бронированный кабель

Бронированный кабель может быть использован:

• В стационарных сетях, работающих под переменным напряжением до 35 кВ и частотой до 1 МГц;
• При стационарном подключении приборов и электрооборудования;
• В ходе монтажа телефонных линий;
• При подключении систем пожарной сигнализации;
• В условиях повышенного риска механического воздействия и значительного перепада температур в диапазоне от -60°С до + 70°С.

Бронированный кабель широко применяется для прокладки в земле и на открытых пространствах. Благодаря конструктивным особенностям, бронированные кабели надежно защищены от негативных воздействий окружающей среды.

Виды брони

Защитная оболочка (броня) в бронированном кабеле изготавливается из прочных материалов. При маркировке кабеля тип брони указывается на 4-й позиции буквенного обозначения.

Б – оцинкованная стальная лента, защищающая кабель от коррозии и случайных ударов (например, АСБ, ААБл, ВБШв)

К – круглые стальные оцинкованные проволоки, обладающие устойчивостью к растягиванию (АСКл)

П – плоские стальные оцинкованные проволоки, обладающие устойчивостью к растягиванию (ААПл)

Марки бронированных кабелей

Бронированные кабели с изоляцией из ПВХ-пластиката.

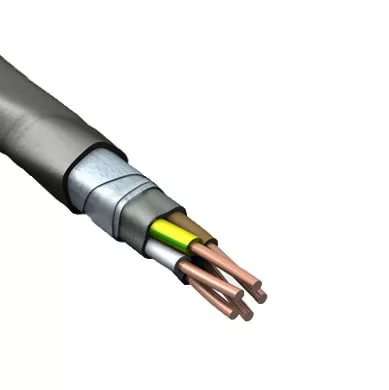

ВБШв (или ВБбШв по устаревшему ГОСТу) и АВБбШв – популярные силовые бронированные кабели с изоляцией из ПВХ-пластиката. Стальная ленточная броня в ВБбШв и АВБбШв обеспечивает надежную защиту и позволяет прокладывать такие кабели без применения защитных труб или гофры. Кабели этой марки прокладывают в траншеях, на открытом воздухе, во влажных и сырых помещениях. Стоит учесть, что для кабелей со стальной броней требуется заземление, также не следует подвергать кабель растяжению.

Силовые бронированные кабели с бумажным изоляционным покрытием.

Марки АСБ, СБ, СБЛ и АСБЛ имеют в своей конструкции защитную оболочку, предохраняющую от влаги изоляционную бумагу. Бронированные кабели с бумажной изоляцией применимы для прокладки электросетей до 35 кВ в земле, воде и по воздуху. Такие кабели имеют сравнительно небольшой вес, но не могут быть проложены на трассах глубже 15м.

Бронированные кабели с изоляцией из сшитого полиэтилена.

Бронированные кабели с изоляцией из сшитого полиэтилена (СПЭ) имеют высокую стоимость по сравнению с кабелями из ПВХ-пластиката и бумажной изоляцией. Высокая цена на бронированные кабели СПЭ оправдывается повышенной защитой кабеля от влаги, а также возможностью прокладки кабеля без предварительного прогрева. АПвБШп (АПвБбШп по устаревшему ГОСТу) – кабель с двойными стальными лентами и изоляцией из сшитого полиэтилена.

Многие потребители задаются вопросами: ВББШв и ВБШв – в чем разница, или чем отличается АВББШв и ВББШв. Отличие кроется в конструкции и материале жил. ВБШв – это более упрощенный вариант без двойной брони, в то время как ВББШв обладает усиленной защитой.

Марка бронированного кабеля всегда указывается в технической документации, а маркировка бронированного кабеля должна строго соответствовать ГОСТ. Это позволяет легко определить назначение провода и условия его эксплуатации.

Для чего нужен бронированный кабель

Главная цель применения кабеля в броне – обеспечение надежности и долговечности. Броня для кабеля защищает от внешних воздействий, поэтому его можно прокладывать в земле без дополнительной защиты. Такой кабель используется при строительстве электросетей, на промышленных предприятиях, в местах с повышенной механической нагрузкой и даже под водой.

Кроме того, для бытовых нужд иногда используется бронированный интернет кабель, который устойчив к повреждениям и подходит для уличной прокладки.

Особенности конструкции и эксплуатации

Бронированный кабель в землю прокладывается с учетом нормативов и правил. Его конструкция включает токопроводящие жилы, изоляцию, оболочку и броню, которая может быть выполнена в виде стальных лент или проволоки. Броня кабеля – это гарантия того, что при попадании влаги или давления грунта провод сохранит работоспособность.

Существует даже так называемый «бронебойный кабель» – разговорное название особо прочных проводов в броне, которые применяются на стратегических объектах.

Бронированный и небронированный кабель: отличия

Чтобы понять, чем отличаются бронированный и небронированный кабель, достаточно сравнить их условия применения. Небронированный вариант дешевле, но он не подходит для прокладки в земле и в местах с повышенной механической нагрузкой. Бронированный кабель стоит дороже, но его броня для кабеля обеспечивает надежность в сложных условиях эксплуатации.
