Морозостойкий кабель: обзор марок, структура, маркировка
Кабельная продукция, применяемая в условиях пониженных температур, называется морозостойкой или хладостойкой. Морозостойкие кабели не теряют своих свойств при длительной эксплуатации в холодном климате, специальные пластификаторы, входящие в состав холодостойких кабелей, повышают пластичность изделий на морозе.
Климатическое исполнение кабельной продукции регламентируется ГОСТ 15150-69, согласно документу, холодостойкие кабели маркируются аббревиатурой -ХЛ.

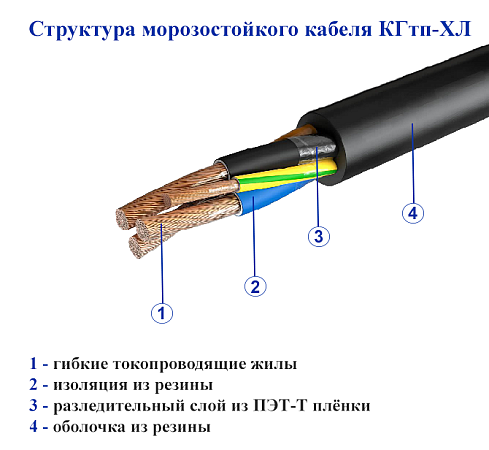

Структура морозостойкого кабеля.
Холодостойкие марки кабеля изготавливаются в одно- или многопроволочном вариантах. Сечение токопроводящей жилы - стандартное круглое, сегментное или секторное.
Общий сердечник может быть изготовлен из одной токопроводящей жилы или скрутки парных, тройных или четверных соединений.
В качестве изоляции применяют пластикат ПВХ, резину, полиэтилен или полимерные соединения. Отдельные марки холодостойкого провода усилены внутренней оболочкой из пластиката ПВХ, обладающего хорошими теплоизолирующими свойствами и низкой горючестью. Для защиты от электромагнитного воздействия кабель изготавливают с экраном из проволочной оплетки или спирально расположенной ленты.
Изоляция морозостойкого кабеля: как выбрать.
Перед началом монтажа электросетей в условиях холодного климата, требуется учесть изоляционный материал кабельной продукции. Материалы, используемые для изоляции, имеют предельно допустимую температуру эксплуатации в различных условиях функционирования.
Исходя из табличных данных, наибольшую сопротивляемость низким температурам показывают резина, полиуретан, полиэтилен и силикон. Указанные материалы чаще всего используются для изоляции кабельной морозостойкой продукции, особенно при условии эксплуатации в постоянных изгибах.
Преимущества и сфера применения морозостойкого кабеля.
Преимущества холодостойких марок кабеля:
- способность выдерживать продолжительное воздействие отрицательной температуры воздуха без утраты прочностных и эксплуатационных параметров;
- универсальность применения, широкий круг решаемых задач в диапазоне температуры воздуха от -60 С° до +50 С°;
- возможность использования при монтаже наземной, воздушной или подземной сети.
Где применяется морозостойкий кабель:
- в силовых линиях, работающих под переменным напряжением до 35 кВ частотой до 50 Гц;
- при подключении распределительных устройств;
- для стационарного и гибкого подключения строительной техники и измерительных устройств, работающих в условиях открытого пространства;
- для взаимного монтажного подключения энергозависимых блоков внутри машин, механизмов и технологических линий.
Обзор марок морозостойкого гибкого кабеля.
Кабель КГ-ХЛ.
Гибкий кабель в хладостойком исполнении КГ-ХЛ применяется для присоединения подвижных установок и электроустройств к электросети с переменным током 0,66 кВ (0,4 кГц) и постоянного тока 1 кВ. Изоляция и внешняя оболочка КГ-ХЛ состоит из резины (РТИ-1-ХЛ и РШТМ-2-ХЛ), дополнительно поверх токопроводящих жил и изоляции накладывается ПЭТ-Э пленка.
Технические характеристики кабеля КГ-ХЛ: 5-й класс гибкости; минимальный радиус изгибания 8Дн; минимально допустимая температура прокладки кабеля без прогрева – минус 40С.
Кабель КГТП-ХЛ.
Гибкий медный кабель КГТП-ХЛ предназначен для подключения подвижных машин и оборудования к электрической сети 0,66/1 кВ переменного и постоянного тока. Морозостойкий кабель КГТП-ХЛ имеет изоляцию и внешнюю оболочку из термоэластопласта СБС-каучука. Повышенная гибкость многожильного кабеля КГТП-ХЛ обеспечивается однонаправленной скруткой симметричного сечения медных проводников.
Технические характеристики кабеля КГТП-ХЛ: 5-й класс гибкости; минимальный радиус изгибания 8Дн; рабочая температуры – от +50С до -60С.
