Кабель АПвБШп в Санкт-Петербурге

АПвБШп – бронированные кабели с алюминиевыми токопроводящими жилами в изоляции из сшитого полиэтилена. Они отличаются прочностью, герметичностью, могут прокладываться в грунте любой коррозионной активности, при непосредственном воздействии влаги используются изделия с индексом «г».

Кабели предназначены для неподвижного присоединения электроустановок с номинальным переменным напряжением тока до 0,66 и 1 кВ. Они могут прокладываться в разноуровневых трассах, по вертикальным и наклонным участкам.

Как выбрать кабель АПвБШп

При выборе кабеля нужно учитывать конструкционные особенности продукции – наличие заземления или нулевой жилы, а также эксплуатационные параметры изделия. Требуется определить рабочее напряжение, допустимые токовые нагрузки, температуру эксплуатации и монтажа, место прокладки и т.п.

Расшифровка кабеля АПвБШп

• А – алюминиевые жилы.
• Пв – изоляция жил из сшитого полиэтилена.
• Б – броня из стальных оцинкованных лент.
• Шп – защитный шланг из полиэтилена.

Индекс «г» - герметичность изделия, указывает на наличие в конструкции водоблокирующих лент.

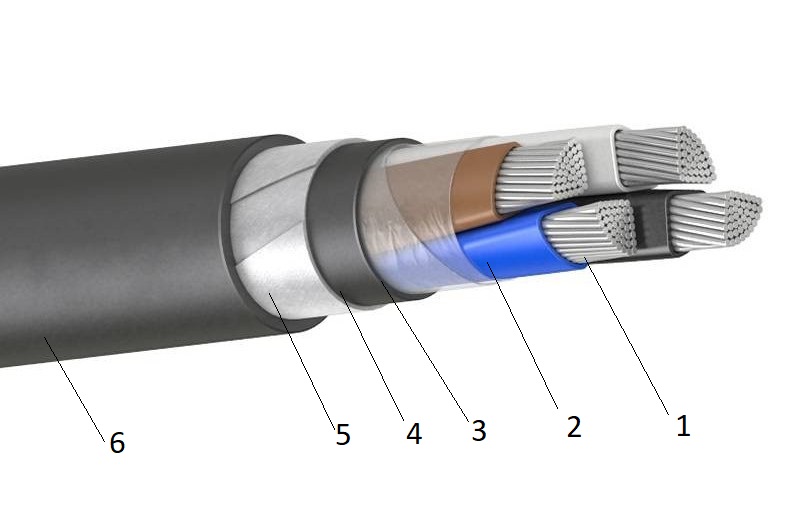

Конструкция кабеля АПвБШп

1. Токопроводящие жилы – алюминиевые, 1 или 2 класса по ГОСТ 22483. Могут состоять из одной или нескольких алюминиевых проволок. Форма – круглая, секторная. Сечение круглых однопроволочных жил – от 2,5 до 300 мм2, многопроволочных – от 2,5 до 1000 мм2. Многопроволочные и однопроволочные секторные жилы выпускаются сечением от 25 до 400 мм2. Многопроволочные кабели АПвБШп имеют от 2 до 5 жил одинакового сечения. В конструкции модели «3+1» три основные жилы имеют равное сечение от 25 до 400 мм2, а нулевая/заземляющая жила – меньшее сечение от 16 до 185 мм2.
2. Изоляция – сшитый полиэтилен с разной цветовой кодировкой толщиной 0,6...0,9 мм. Жилы могут иметь сплошную расцветку или покрываться лентами шириной 1 мм. Изоляция жил заземления (PE) – двухцветная, желто-зеленая, а нулевых – синяя. При наличии герметизирующего слоя изолированные жилы скручены вокруг жгута из водоблокирующих нитей.
3. Внутреннее заполнение – резиновая смесь. Используется для заполнения промежутков между жилами, обеспечивает круглую форму изделия. У кабелей с индексом «г» имеется дополнительная обмотка из водоблокирующих лент.
4. Внутренняя оболочка из полиэтилена толщиной от 1 до 1,6 мм.
5. Броня из двух стальных оцинкованных лент толщиной не менее 0,2-0,5 мм.
6. Наружная защитная оболочка – шланг, выпрессованный из полиэтилена толщиной 1,8...2,8 мм.

Область применения кабеля АПвБШп

• Стационарные установки. Кабели используются для присоединения питания к электротехническим устройствам с номинальным напряжением 0,66 и 1 кВ частотой 50 Гц. Они обеспечивают надежное подключение установок при рабочей температуре окружающей среды от -50 до +50°С. Допустимая высота прокладки – 4300 метров над уровнем моря. Перепад высот трассы не имеет значения.
• Электросети с заземленной или изолированной нейтралью. Изделия могут эксплуатироваться в условиях воздействия однофазного короткого замыкания на землю до 8 часов, в год данный показатель должен составлять мнее 125 часов.
• Прокладка в земле и на открытом воздухе. Бронированная продукция отличаются прочностью и стойкостью к агрессивных воздействиям грунта. Она может прокладываться по эстакадам, в туннелях, в траншеях, заглублена в грунт любой степени коррозионной активности.
• Места с близким расположением грунтовых вод. Изделия прокладываются в несудоходных реках при заглублении в грунт, используются при опасности воздействия воды.

Технические характеристики кабеля АПвБШп

• Номинальное напряжение – 0,66, 1 кВ частотой 50 Гц.
• Температура эксплуатации – от -60 до +50°С. Минимально допустимая температура окружающей среды для прокладки кабеля составляет -15°С.
• Допустимый нагрев – допустимый нагрев жил до +90°С, максимальный нагрев в аварийном режиме – до +130°С, не должен превышать 6 часов. При КЗ изделия способны кратковременно выдержать температуру до +250°С.
• Максимальный монтажный радиус – 10 наружных диаметров для одножильных моделей, 7,5 диаметров – для многожильных изделий. С индексом «г» - 15 наружных диаметров.
• Строительная длина – не менее 50 метров, базово – от 200 до 450 метров в зависимости от сечения основных жил.
• Допустимые усилия натяжения при прокладке трассы – 50 Н/мм2.
• Сопротивление изоляции – не менее 150 МОм*км.
• Климатическое исполнение – УХЛ и Т, категория 1 и 5 по ГОСТ 15150.
• Класс пожарной опасности по ГОСТ 31565 – О1.8.2.5.4.

ГОСТ АПвБШп

• ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжением 0,66, 1 и 3 кВ. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов, шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Скачать ГОСТ

Аналоги кабеля АПвБШп

• АПвБВнг(А)-LS – с алюминиевыми жилами в полиэтиленовой изоляции, бронированные стальными лентами, в оболочке из ПВХ пластиката низкой пожарной опасности, с низким дымо- и газовыделением. Не распространяют горение при прокладке в пучках.
• АПвБбШвз – с алюминиевыми жилами в изоляции из сшитого полиэтилена, бронированные стальными лентами, без подушки, защитный покров – выпрессованный ПВХ-шланг, с заполнением.
• АПвБбШп – с алюминиевыми жилами в изоляции из сшитого полиэтилена, бронированные стальными лентами, без подушки, защитный покров – полиэтиленовый шланг, с заполнением.
• АПвБбШнг(А)-LS – с алюминиевыми жилами в изоляции из сшитого полиэтилена, бронированные стальными лентами, без подушки, защитный покров – выпрессованный ПВХ-шланг пониженной горючести, с низким выделением дыма при тлении. Не распространяют горение при групповой прокладке.

Производители кабеля АПвБШп

• Кавказкабель
• ЭНЕРГОКОМПЛЕКТ МФ
