Кабель КВВГЭнг
Кабель КВВГЭнг в Санкт-Петербурге
КВВГЭнг – силовой контрольный кабель, предназначенный для передачи электроэнергии в электрических сетях переменного напряжения 0,66, 1 кВ частотой 100 Гц. Он отличается высокой степенью защиты от влаги, агрессивной среды, электромагнитных импульсов. Может применяться внутри и снаружи помещений.
Экранированные контрольные кабели применяются в разных электротехнических системах, обеспечивают стабильную передачу электроэнергии. Они легко монтируются, могут изгибаться на радиус, равный 6 наружным диаметрам.
Как выбрать кабель КВВГЭнг
При выборе кабеля КВВГЭнг необходимо учитывать его сечение, количество жил, маркировку и дополнительные характеристики в зависимости от конкретных условий эксплуатации, номинальное напряжение подключаемой электроустановки. Изделия могут прокладываться в сухих и влажных помещениях, надежно защищены от воздействия электромагнитных импульсов.
Расшифровка кабеля КВВГЭнг
- К – кабель контрольный.
- В – изоляция из ПВХ пластиката низкой горючести.
- В – оболочка из ПВХ пластиката пониженной горючести.
- Г – нет защитного бронированного покрова.
- Э – экранированный.
- нг – не распространяет горение при пучковой прокладке, может применяться в пожароопасных помещениях.
Отсутствие «А» в маркировке указывает на то, что жилы – медные. После буквенной маркировки указывается числовая, показывающая количество токопроводящих жил и их номинальное сечение.

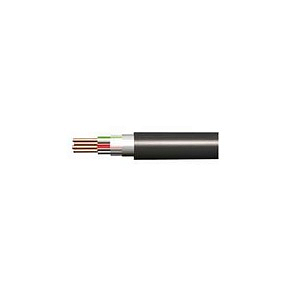

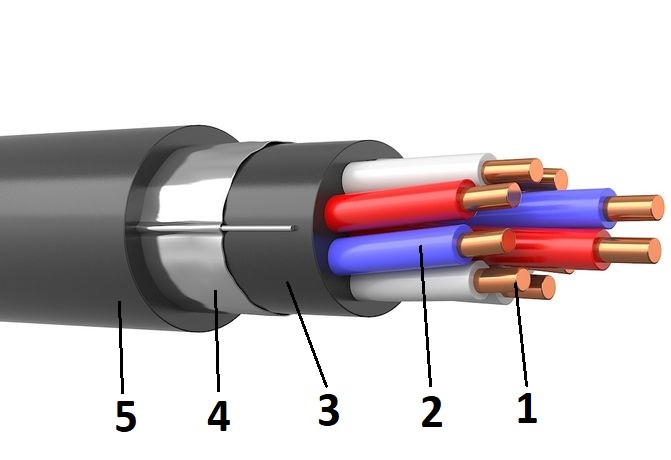

Конструкция кабеля КВВГЭнг
- Жилы – медные, однопроволочные, соответствующие классу 1 по ГОСТ 22483-2012. Число жил – от 4 до 61, сечение – от 0,75 до 16 мм2. Все жилы имеют одинаковое сечение.
Скрутка – жилы скручены в сердечник концентрическими повивами. - Изоляция – ПВХ пластикат пониженной пожарной опасности, толщина от 0,6 до 0,9 мм. Изолированные жилы в каждом повиве имеют «счетную пару» с отличительной расцветкой по ГОСТ 31996-2012. Синяя жила – счетная, от которой считаются номера жил, красная – направляющая, указывающая направление скрутки Остальные жилы – белые. Синяя жила – счетная, от которой считаются номера жил, красная – направляющая, указывающая направление скрутки.
Маркировка допускается сплошным цветом или полосами шириной не менее 1 мм. Возможна цифровая кодировка. В этом случае цифры наносятся на белые жилы, цвет цифр – темно-синий или черный, расстояние между цифрами – не более 35 мм. - Заполнение внутренних и наружных промежутков между скрученными изолированными жилами поливинилхлоридной композицией, обеспечивающей круглую форму изделия. Накладывается одновременно с разделительным слоем из ПВХ-пластиката низкой пожарной опасности, толщиной до 0,5 мм.
- Металлический экран – алюминиевая фольга толщиной 0,1-0,15 мм, перекрытие – от 30%. Вдоль экрана прокладывается медная проволока 0,4-0,6 мм в диаметре. Сверху может накладываться разделительный слой из крепированной, кабельной бумаги или пластмассовой ленты.
- Оболочка – ПВХ композиция пониженной пожарной опасности. Толщина слоя – от 1,5 до 2,1 мм.
Область применения кабеля КВВГЭнг
- Передача электроэнергии в стационарных установках. Используются для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 0,66 кВ частоты до 100 Гц или постоянным напряжением до 1 кВ.
- Создание электрической проводки. Применяются при создании мощных магистральных линий, в жилых помещениях для электропроводки. Имеют защитное экранированное покрытие от электромагнитных импульсов, могут применяться в осветительных и распределительных устройствах.
- Пожароопасные помещения. Кабели могут применяться в помещениях с повышенной вероятностью возникновения возгорания или взрыва. Изделия не распространяют горение при групповой прокладке, могут прокладываться в пожароопасных помещениях в пучках с учетом горючей нагрузки.
- Внутренняя и наружная прокладка. Могут прокладываться в жилых помещениях, в туннелях, коллекторах, каналах, во внутренних электроустановках, в зданиях, сооружениях и закрытых кабельных сооружениях.
Технические характеристики кабеля КВВГЭнг
- Номинальное переменное напряжение – 0,66 переменного тока частотой 100 Гц.
- Номинальное постоянное напряжение – 1 кВ.
- Температура эксплуатации – от -50 до +50°С.
- Монтажная температура без предварительного нагрева – не ниже -15°С.
- Длительно допустимый нагрев жил – до +70°С.
- Ток короткого замыкания – до +160°С, длительность – 4 секунды.
- Сопротивление изоляции при +20°С – не менее 6-10 МОм*км.
- Минимальный радиус гиба кабеля – 6 диаметров.
- Срок службы – 30 лет.
- Класс пожарной опасности по ГОСТ 31565-2012 – П1б.8.2.2.2.
- Климатическое исполнение – УХЛ, категория 1, 5 по ГОСТ 15150.
- Допустимые усилия при протяжке кабеля по трассе – 50 Н/мм2.
- Прочность оболочки и изоляции при разрыве – 10 Н/мм.
- Строительная длина – от 200 до 450 метров.
ГОСТ КВВГЭнг
- ГОСТ 1508-78. Кабели контрольные с резиновой и пластмассовой изоляцией. Скачать ГОСТ
- ГОСТ 26411-85. Кабели контрольные. Общие технические условия. Скачать ГОСТ
- ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
- ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
- ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
- ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
- ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ
Аналоги кабеля КВВГЭнг
- КВВГ – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката, без защитного покрова.
- КВВГЭ – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката, без защитного покрова, экранированный.
- КВВГЭнг-LS – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение, экранированный, без защитного покрова. С низким выделением дыма и газа при тлении.
- КВВГЭнг-FRLS – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение, экранированный, без защитного покрова. Огнестойкий, с низким выделением дыма и газа при тлении.
- КВВГЭзнг – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, экранированный, не распространяет горение, без защитного покрова, с заполнением.
Производители кабеля КВВГЭнг
- БалтикКабель
- КАБЭКС КАБЕЛЬНЫЙ ЗАВОД
- Металлист
- НКЗ ЭЛЕКТРОКАБЕЛЬ НН
- ПромЭл
- Рыбинсккабель
- ЭЛЕКТРОКАБЕЛЬ НН
Кабель КВВГЭнг от компании РКБ
В компании РКБ можно купить кабели КВВГЭнг с разным количеством токопроводящих жил. Изделия предназначены для прокладки в сухих и влажных помещениях, а также на открытом воздухе, отличаются высокой гибкостью, стойкостью к воздействию влаги. Они могут применяться для подключения электрооборудования с номинальным напряжением до 1000 В.
Кабели марки КВВГЭнг имеют экран, обеспечивающий защиту от электромагнитных импульсов и влияния внешних электрических полей. Они проходят заводские испытания, проверку электротехнических характеристик, комплектуются сертификатами. Кабели соответствуют всем стандартам безопасности и надежности.
