Кабель КВВГЭнг-FRLS

Кабель КВВГЭнг-FRLS в Санкт-Петербурге

КВВГЭнг-FRLS – многожильный контрольный кабель с медными жилами, экранированный, с огнестойкой изоляцией. Он подходит для прокладки внутри помещений, где требуется высокая огнестойкость и надежная защита от электромагнитных помех. Кабель имеет низкое дымо- и газообразование при горении, может прокладываться в пучках.

Кабели отличаются высокой гибкостью, надежностью, долговечностью и высокими эксплуатационными характеристиками. Номинальное напряжение электротехнических устройств – 0,66 кВ переменного тока частотой 100 Гц, 1 кВ постоянного тока.

Как выбрать кабель КВВГЭнг-FRLS

При выборе кабеля нужно учитывать количество и сечение медных токопроводящих жил – от этого зависит проводимая нагрузка изделий. Также нужно обратить внимание на условия прокладки и эксплуатации продукции, монтажную температуру, номинальное напряжение подключаемой электроустановки.

Расшифровка кабеля КВВГЭнг-FRLS

  • К – кабель контрольный.
  • ВВ – изоляция и оболочка из поливинилхлоридного пластиката низкой горючести.
  • Г – нет защитного покрова, кабель – «голый».
  • Э – экранированный.
  • нг – не распространяет горение при пучковой прокладке.
  • LS – низкое выделение дыма и газа при горении, тлении.
  • FR – огнестойкий, имеет термический барьер для работы при пожаре в течение 180 минут.

В маркировке нет буквы «А», что говорит о медных токопроводящих жилах. После буквенной идет числовая кодировка, обозначающая количество и размер сечения токопроводящих жил.

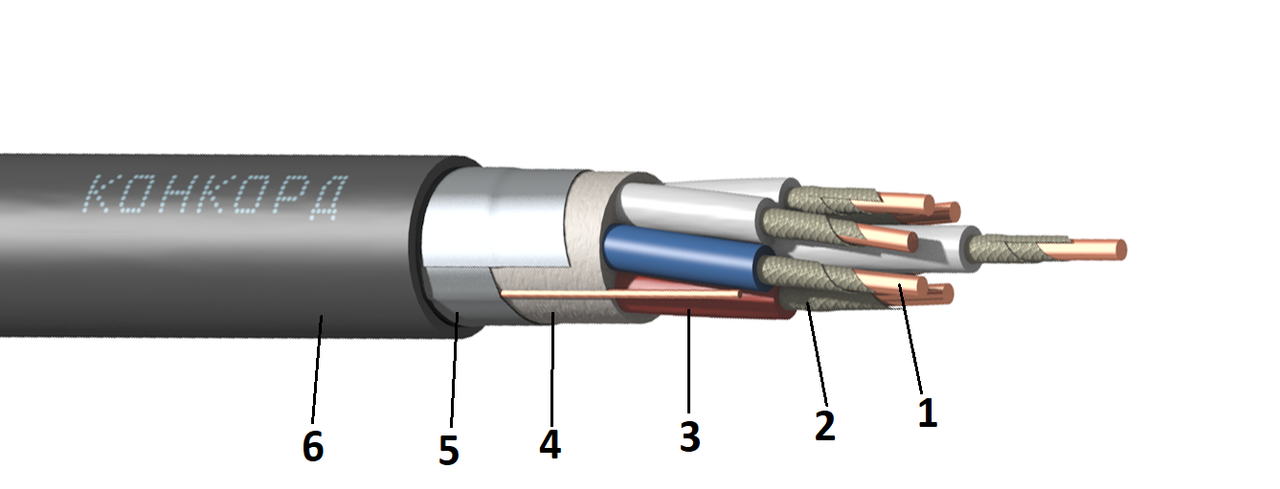

Конструкция кабеля КВВГЭнг-FRLS

  1. Медные токопроводящие жилы, соответствующие классу 1 по ГОСТ 22483-2012. Число – от 3 до 37, сечение – от 0,75 до 6 мм2. Жилы имею одинаковое сечение.
  2. Термический барьер в виде обмотки из двух слюдосодержащих лент номинальной толщиной 0,14 мм. Накладываются с перекрытием не менее 40%
  3. Изоляция из поливинилхлоридного пластиката пониженной пожароопасности, толщина изоляционного слоя – от 0,6 до 0,9 мм.
    Изолированные жилы имеют отличительную маркировку, в каждом повиве или ряду имеется «счетная пара» - синяя и красная жила. Маркировка – сплошным цветом или полосой шириной 1 мм. Счетная пара нужна, чтобы определить номер жилы в нужном ряду, направляющая указывает на направление отсчета, а счетная показывает, от какой жилы ведется расчет. Допускается цифровая маркировка.
  4. Разделительный экструдированный слой из поливинилхлоридного пластиката пониженной пожароопасности. Толщина – 0,5 мм. Наносится с заполнением промежутков между изолированными токопроводящими жилами.
  5. Экран из медной фольги или ленты толщиной 0,06 мм. Перекрытие – не менее 30%, обеспечивающее сплошность экрана при монтажном изгибе. Допускается наложение экрана из повива медных проволок, скрепленных медной лентой.
  6. Наружная оболочка – поливинилхлоридный пластикат пониженной пожарной опасности с низким выделением дыма и газа при тлении. Толщина слоя – от 1,5 до 1,9 мм.

Область применения кабеля КВВГЭнг-FRLS

  • Передача электроэнергии в стационарных установках. Используются для передачи и распределения электрической энергии и электрических сигналов в стационарных электротехнических установках при переменном напряжении до 0,66 кВ частотой 100 Гц, постоянном напряжении до 1 кВ.
  • Создание электрической огнестойкой проводки. Используются при создании сетей пожарной сигнализации, безопасности, где требуется защита от воздействия внешних электрополей.
  • Пожароопасные помещения. Изделия могут применяться на объектах с повышенными требованиями к пожарной и взрывобезопасности, кроме взрывоопасных зон класса В-1, в местах с плохой вентиляцией и большим скоплением людей.
  • Атомные станции. Предназначены для общепромышленного применения и на атомных станциях (АС) вне гермозоны в системах АС класса 2 по классификации ОПБ 88/97(ПНАЭ Г-01-011).
  • Внутренняя и наружная прокладка. Используются для групповой прокладки в системах противопожарной защиты при протяжке в кабельных сооружениях и помещениях. Кабели имеют защитный экран от электромагнитных помех, могут прокладываться в земле, на промышленных предприятиях.

Технические характеристики кабеля КВВГЭнг-FRLS

  • Номинальное переменное напряжение – 0,66 кВ переменного тока частотой 100 Гц.
  • Номинальное постоянное напряжение – 1 кВ.
  • Температура эксплуатации – от -50 до +50°С.
  • Монтажная температура без предварительного нагрева – не ниже -15°С.
  • Длительно допустимый нагрев жил – до +70°С.
  • Ток короткого замыкания по условию невозгорания – до +400°С.
  • Сопротивление изоляции при +20°С – не менее 6-10 МОм*км.
  • Минимальный радиус гиба кабеля – при диаметре кабеля до 10 мм – 3 диаметра, от 10 до 25 мм – 4 диаметра, свыше 25 мм – 6 диаметров.
  • Класс пожарной опасности по ГОСТ 31565-2012 – П1б.1.2.2.2.
  • Климатическое исполнение – УХЛ, категория 1, 5 по ГОСТ 15150.
  • Огнестойкость – 180 минут.
  • Допустимые усилия при протяжке кабеля по трассе – 50 Н/мм2.
  • Прочность оболочки и изоляции при разрыве – 10 Н/мм.
  • Токсичность продуктов горения – от 40 до 120 включительно г/м3.
  • Срок службы – 30 лет

ГОСТ КВВГЭнг-FRLS

  • ГОСТ 1508-78. Кабели контрольные с резиновой и пластмассовой изоляцией. Скачать ГОСТ
  • ГОСТ 26411-85. Кабели контрольные. Общие технические условия. Скачать ГОСТ
  • ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
  • ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
  • ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
  • ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
  • ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля КВВГЭнг-FRLS

  • КВВГнг – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение, экранированный, без защитного покрова.
  • КВВГЭнг-ХЛ – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката низкой горючести, без защитного покрова, экранированный. Хладостойкий
  • КВВГЭнг – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение, экранированный, без защитного покрова.
  • КВВГЭнг-LSLtx – контрольный кабель с медными жилами, с изоляцией и оболочкой из низкотоксичного ПВХ пластиката пониженной горючести, не распространяет горение, экранированный, без защитного покрова. С низким выделением дыма и газа при тлении.
  • КВВГЭнг-LS – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение, экранированный, без защитного покрова. С низким выделением дыма и газа при тлении.

Производители кабеля КВВГЭнг-FRLS

  • Кавказкабель
  • Рыбинсккабель

Кабель КВВГЭнг-FRLS от компании РКБ

В компании РКБ можно купить кабели КВВГЭнг-FRLS для сетей противопожарной защиты, безопасности, которые должны сохранять работоспособность в условиях пожара. Все изделия прошли заводские испытания, комплектуются сертификатами соответствия, отличаются высокой огнестойкостью – 180 минут в условиях открытого огня.

Кабели марки КВВГЭнг-FRLS предназначены для прокладки в местах с повышенными требованиями к пожарной безопасности, в жилых и коммерческих зданиях. Они имеют медные токопроводящие жилы и металлический экран для защиты от электромагнитных помех.
