Кабель КВВГЭнг-ХЛ в Санкт-Петербурге

КВВГЭнг-ХЛ – контрольные кабели с медными жилами, изолированными поливинилхлоридом (ПВХ) и оболочкой, изготовленной из хладостойкого ПВХ пластиката низкой пожарной опасности. Широко используются для подключения электрических приборов и распределительных устройств в коммерческих и промышленных зданиях.

Изделия отличаются гибкостью, стойкостью к воздействию влаги, температурным перепадам. Имеют экранирующий слой для защиты от воздействия электромагнитных полей. Рассчитаны на работу в сетях напряжением 0,66 кВ переменного тока частотой 100 Гц.

Как выбрать кабель КВВГЭнг-ХЛ

При выборе кабеля КВВГЭнг-ХЛ важно учитывать номинальное напряжение электроустановки, число, сечение токопроводящих жил, условия эксплуатации – монтажную и рабочую температуру, наличие электромагнитного излучения, опасность механических повреждений. Изделия не имею брони и не могут прокладываться в местах, где кабель может повредиться.

Расшифровка кабеля КВВГЭнг-ХЛ

• К – кабель контрольный.
• В – изоляция из ПВХ пластиката низкой горючести.
• В – оболочка из ПВХ пластиката пониженной горючести.
• Г – бронированный покров отсутствует.
• Э – имеется экран для защиты от электромагнитных помех.
• нг – не распространяет горение при пучковой прокладке, применяется в пожароопасных местах.
• ХЛ – хладостойкое исполнение, может применяться при температуре до -60°С.

После буквенной маркировки указывается числовая, показывающая сколько токопроводящих жил в кабеле, их сечение. Буква «А» в маркировке отсутствует, значит, жилы – медные.

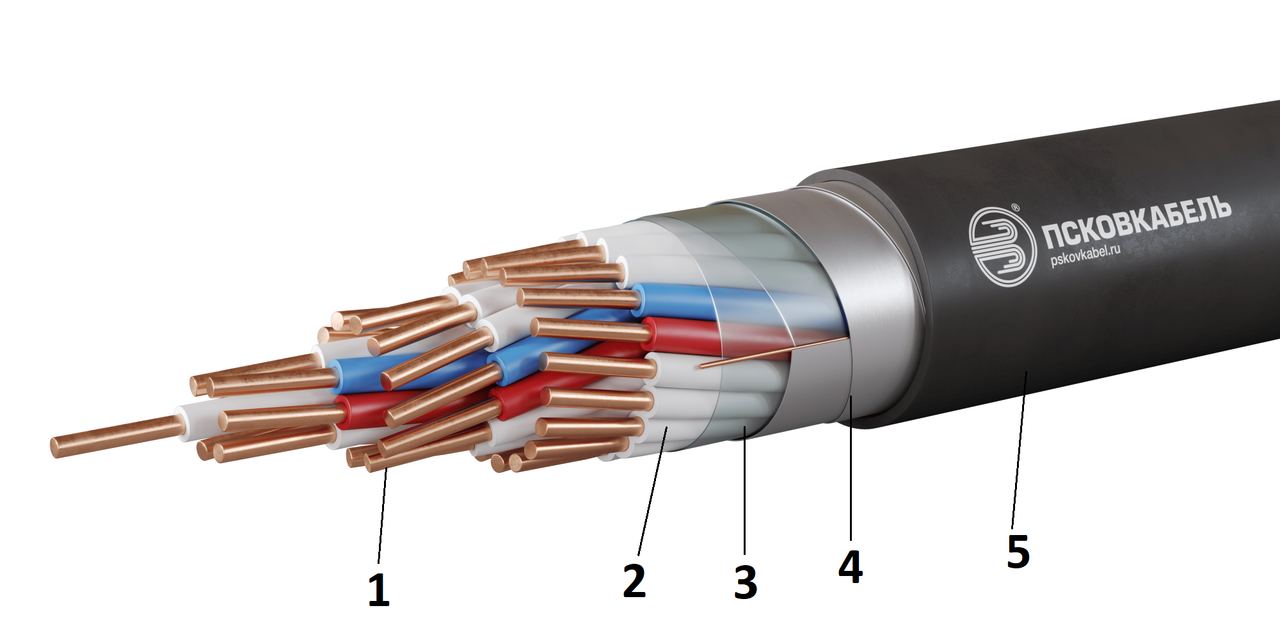

Конструкция кабеля КВВГЭнг-ХЛ

1. Токопроводящие жилы – однопроволочные, медные, круглые, соответствующие классу 1 по ГОСТ 22483-2012. Число – от 4 до 61, сечение – от 0,75 до 16 мм². Имеют одинаковое сечение, располагаются рядами или скручены.
2. Изоляция – хладостойкий ПВХ пластикат низкой пожарной опасности, толщина от 0,6 до 0,9 мм.
   В каждом повиве или ряду имеется «счетная пара», имеющая отличительную расцветку – одна жила красная, вторая – синяя, остальные – белые. Маркировка –сплошным цветом или полосой шириной 1 мм, допускается цифровая кодировка. Синяя жила – счетная, от нее отсчитываются жилы, красная – направляющая, указывающая направление скрутки.
3. Разделительный слой из полиамидной или полиэтилентерефталатной пленки. Допускается применение кабельной бумаги, ПВХ пластиката пониженной пожароопасности толщиной не менее 0,5 мм.
4. Металлический экран из алюминиевой фольги номинальной толщиной 0,1-0,15 мм с медными проводниками диаметром от 0,4 до 0,6 мм. Допускается применение медной фольги или ленты толщиной 0,06 мм.
   Экранирующие ленты укладываются с перекрытием до 30%, чтобы обеспечивать сплошной экран при изгибе кабеля.
5. Наружная оболочка – хладостойкий ПВХ пластикат пониженной пожарной опасности. Толщина слоя – от 1,2 до 2,1 мм.

Область применения кабеля КВВГЭнг-ХЛ

• Передача электроэнергии в стационарных установках. Используются неподвижного присоединения к приборам, аппаратам, контрольным распределительным устройствам с номинальным переменным напряжением до 0,66 кВ частоты до 100 Гц. Постоянное напряжение – 1 кВ.
• Групповая прокладка. Кабели не распространяют горение, могут прокладываться в пучках с учетом горючей нагрузки. Допускается прокладка на открытом воздухе при обеспечении защиты от механических повреждений.
• Холодные регионы. Хладостойкое исполнение оболочки позволяет применять изделия в регионах крайнего севера при температуре окружающей среды до -60°С.
• Пожароопасные помещения. Кабели могут применяться в пожароопасных помещениях, в автоматических системах класса 2, 3 и 4.
• Внутренняя и наружная прокладка. Предназначены для прокладки в помещениях, в кабельных сооружениях, в каналах, туннелях при отсутствии механических воздействий при необходимости защиты электрических цепей от влияния внешних электрических полей.

Технические характеристики кабеля КВВГЭнг-ХЛ

• Номинальное переменное напряжение – 0,66 кВ переменного тока частотой 100 Гц.
• Номинальное постоянное напряжение – 1 кВ.
• Температура эксплуатации – от -60 до +50°С.
• Монтажная температура без предварительного нагрева – не ниже -30°С.
• Длительно допустимый нагрев жил – до +70°С.
• Сопротивление изоляции при +20°С – не менее 6-10 МОм*км.
• Минимальный радиус гиба кабеля – при диаметре кабеля до 10 мм – 3 диаметра, от 10 до 25 мм – 4 диаметра, свыше 25 мм – 6 диаметров.
• Класс пожарной опасности по ГОСТ 31565-2012 – П1б.8.2.2.2.
• Климатическое исполнение – ХЛ, категория 1-5 по ГОСТ 15150.
• Допустимые усилия при протяжке кабеля по трассе – 50 Н/мм²
• Срок службы – 30 лет

ГОСТ КВВГЭнг-ХЛ

• ГОСТ 1508-78. Кабели контрольные с резиновой и пластмассовой изоляцией. Скачать ГОСТ
• ГОСТ 26411-85. Кабели контрольные. Общие технические условия. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля КВВГЭнг-ХЛ

• КВВГ – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката, без защитного покрова.
• КВВГЭ – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката, без защитного покрова, экранированный.
• КВВГЭнг – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение, экранированный, без защитного покрова.
• КВВГЭнг-LS – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, экранированный, не распространяет горение, без защитного покрова, с низким выделением дыма и газа при тлении.
• КВВГЭнг-FRLS – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение, экранированный, без защитного покрова. Огнестойкий, с низким выделением дыма и газа при тлении.

Производители кабеля КВВГЭнг-ХЛ

• Кавказкабель
• Рыбинсккабель

Кабель КВВГЭнг-ХЛ от компании РКБ

В компании РКБ можно купить кабели КВВГЭнг-ХЛ с защитным экраном и оболочкой из морозостойкого ПВХ пластиката. Все изделия изготавливаются из качественных материалов, проходят необходимые заводские испытания предельным напряжением, проверку изоляционных характеристик. Они комплектуются сертификатами, соответствуют требованиям действующих нормативных стандартов.

Кабели марки КВВГЭнг-ХЛ отличаются гибкостью, стойкостью к воздействию внешних факторов. Они используются для стационарного монтажа электротехнического оборудования с переменным напряжением 0,66 кВ частотой 100 Гц, подверженного воздействию электромагнитных полей.
