Кабель ВВГЭнг-FRLSLTx в Санкт-Петербурге

Кабели ВВГЭнг(А)-FRLSLTx – огнестойкие изделия с медными токопроводящими жилами, помещенные в изоляцию и оболочку из низкотоксичного ПВХ пластиката пониженной горючести. Они применяются для создания противопожарных систем, для подключения оборудования в местах с большим скоплением людей, для питания цепей аварийного электроснабжения и систем, функционирующих при пожаре.

Изделия оснащаются медным экраном, защищающим систему от воздействия внешних и внутренних электромагнитных полей. Сохраняют работоспособность в течение трех часов в условиях пожара.

Как выбрать кабель ВВГЭнг-FRLSLTx

При выборе кабельной продукции требуется учитывать сечение и число жил, номинальное и предельное напряжение подключаемого оборудования, ток нагрузки, максимальную рабочую и монтажную температуру окружающей среды, трассу.

Расшифровка кабеля ВВГЭнг-FRLSLTx

• В – изоляция из ПВХ пластиката пониженной горючести.
• В – оболочка из ПВХ пластиката пониженной горючести.
• Г – нет защитного покрова.
• Э – экранированный.
• нг – не распространяет горение, может применяться в пожароопасных помещениях.
• FR – огнестойкий, сохраняет работоспособность в течение трех часов при открытом огне.
• LS – низкое выделение дыма и газа при горении и тлении.
• LTx – низкотоксичный.

После буквенного обозначения указывается цифровое – число жил, площадь поперечного сечения жилы, рабочее напряжение. Индекс «ХЛ» указывает на хладостойкое исполнение продукции, «Т» - на тропическое, кабель устойчив к плесневым грибам.

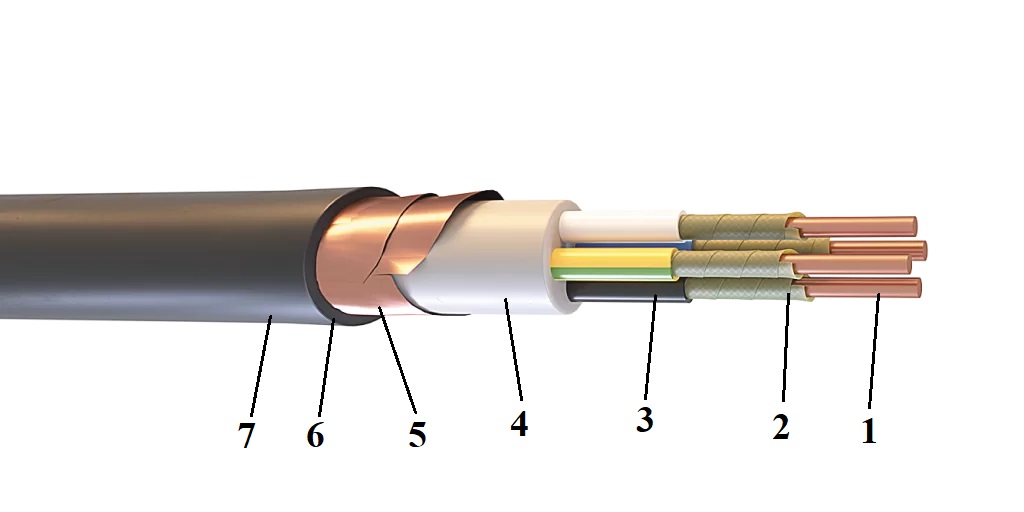

Конструкция кабеля ВВГЭнг-FRLSLTx

1. Токопроводящая жила – медные, однопроволочные или многопроволочные, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483. Число жил – от 1 до 5. Номинальное сечение – от 1,5 до 1000 мм² для изделий напряжением 1 кВ, от 1,5 до 50 мм² – для кабелей напряжением 0,66 кВ.
2. Термический барьер – обмотка из двух слюдосодержащих лент.

3. Изоляция – из ПВХ пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, низкой токсичностью продуктов горения. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил – синяя, жил заземления - двухцветная (зелено-желтая расцветка).

   Изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены в сердечник. Сечение жил – равное, но четырехжильные модели могут выпускаться с одной жилой меньшего сечения (нулевой или заземляющей). Поверх скрученных секторных жил допускается наложение пластмассовых лент.

4. Оболочка – из ПВХ пластиката пониженной пожароопасности, с низким дымо- и газовыделением, низкой токсичностью продуктов горения, с заполнением промежутков между жилами для получения круглого сечения.
5. Экран – из медных лент. Возможно применение алюминиевых лент или медного экрана с лужеными проводниками.
6. Внутренняя оболочка – поливинилхлоридная композиция низкой горючести и токсичности.
7. Наружная оболочка – из поливинилхлоридного пластиката пониженной пожароопасности с низким дымо- и газовыделением, низкой токсичностью продуктов горения.

Область применения кабеля ВВГЭнг-FRLSLTx

• Подключение стационарных устройств. Силовые экранированные кабели используются для передачи и распределения электроэнергии в электротехнических устройствах при номинальном переменном напряжение 0,66 и 1 кВ номинальной частотой 50 Гц, при постоянном напряжении до 1,5 кВ;
• Огнестойкая проводка. Монтаж электрических коммуникаций в зданиях классов функциональной пожарной опасности Ф1-Ф3, в том числе в образовательных учреждениях, в больницах, в санаториях, домах отдыха, в клубах, в спортивных сооружениях, в метрополитене и т.п.
• Объекты атомной энергетики вне гермозоны. Могут применяться в зонах с высокой взрывоопасностью класса В-1а, на объектах повышенной пожарной опасности
• Внутренняя и наружная прокладка. Используются для передачи и распределения энергии и электрических сигналов на промышленных объектах, в производственных помещениях, в жилых зданиях, в кабельных сооружениях и специальных каналах. Оснащаются защитным экранированным покрытием от электромагнитных импульсов.

Технические характеристики кабеля ВВГЭнг-FRLSLTx

• Номинальное напряжение – 0,66, 1 кВ переменного тока частотой 50 Гц.
• Температура эксплуатации – от -50 до +50°С.
• Монтажная температура без предварительного нагрева – не ниже -15°С.
• Длительно допустимый нагрев жил – до +70°С.
• Температура в режиме перегрузки – до +90°С. Не более 8 часов в сутки, 1000 часов за весь срок.
• Максимально допустимая температура нагрева жил при КЗ – до +250°С. Продолжительность – 5 секунд.
• Предельная температура токопроводящих жил при КЗ – до +400°С.
• Радиус гиба: многожильного кабеля – 7,5 диаметров, одножильного – 10 диаметров.
• Строительная длина – от 200 до 450 метров.
• Допустимые усилия натяжения при прокладке трассы – 50 Н/мм².
• Огнестойкость – не менее 180 минут.
• Токсичность продуктов горения – 120 г/м³.
• Дымооборазование при горении и тлении не снижает светопроницаемость в камере – не более чем на 50%.
• Климатическое исполнение – УХЛ, 3 или 4 категории по ГОСТ 15150.

ГОСТ ВВГЭнг-FRLSLTx

• ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3 кВ. Общие ТУ. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля ВВГЭнг-FRLSLTx

• ВВГЭнг-LS – с медными жилами, без защитного покрова, экранированный, с изоляцией и оболочкой из ПВХ низкой горючести, с пониженным дымо- и газовыделением при тлении, не распространяет горение.
• ВВГЭнг-HF – с медными жилами, без защитного покрова, экранированный, с изоляцией и оболочкой из ПВХ низкой горючести, не содержит галогенов, не распространяет горение.
• ВВГЭнг(А) – с медными жилами, без защитного покрова, экранированный,с изоляцией и оболочкой из ПВХ низкой горючести, не распространяет горение при пучковой прокладке.
• ВВГЭнг-FRLS – огнестойкий, с медными жилами, без защитного покрова, экранированный, с изоляцией и оболочкой из ПВХ низкой горючести, с пониженным дымо- и газовыделением при тлении, не распространяет горение.

Производители кабеля ВВГЭнг-FRLSLTx

• АКЗ
• Центркабель

Кабель ВВГЭнг-FRLSLTx от компании РКБ

Компания РКБ предлагает большой выбор электротехнической продукции для систем с номинальным переменным напряжением 0,66 и 1 кВ. У нас можно купить кабели ВВГЭнг-FRLSLTx, отличающиеся низкотоксичностью, экологичностью, огнестойкостью и надежностью. Они оснащаются экраном, блокирующим электромагнитные помехи, способны сохранять работоспособность в течение 180 минут в условиях пожара.

Кабели марки ВВГЭнг-FRLSLTx имеют сертификаты, соответствуют требованиям действующих нормативных стандартов. Они прошли заводские испытания, полностью соответствуют заявленным техническим характеристикам.
