Кабель ВВГЭнг-LS-ХЛ в Санкт-Петербурге

Кабель ВВГЭнг-LS-ХЛ – экранированная кабельная продукция с медными токопроводящими жилами, помещенными в изоляцию и оболочку из ПВХ композиции низкой горючести. Изделия применяются в системах передачи и распределения электроэнергии с переменным напряжением 0,66 и 1 кВ частоты 50 Гц.

Кабели могут применяться в сетях с заземленной и изолированной нейтралью, прокладываться по вертикальным, наклонным участкам трассы. Они используются при групповой прокладке линий в кабельных сооружениях, наружных электроустановках, отличаются низкими показателями дыма и газа при тлении. Исполнение – хладостойкое.

Как выбрать кабель ВВГЭнг-LS-ХЛ

При выборе кабеля учитывается максимальный ток нагрузки, рабочее напряжение электроустановки, тип нагрузки – однофазная или трехфазная, длительность работы и т.п. важный аспект — условия эксплуатации, в которых будет работать кабель. К ним относится рабочая и монтажная температура, внешние воздействия, монтажный радиус, протяжка по разноуровневым трассам.

Расшифровка кабеля ВВГЭнг-LS-ХЛ

• В – изоляция из поливинилхлорида низкой горючести.
• В – оболочка из ПВХ пластиката пониженной горючести.
• Г – броня отсутствует, кабель отличается гибкостью.
• Э – экранированный.
• нг – не распространяет горение, может применяться в пожароопасных помещениях.
• LS – низкие показатели выделения дыма и газа при тлении.
• ХЛ – изделия могут применяться при температуре окружающей среды до -60°С.

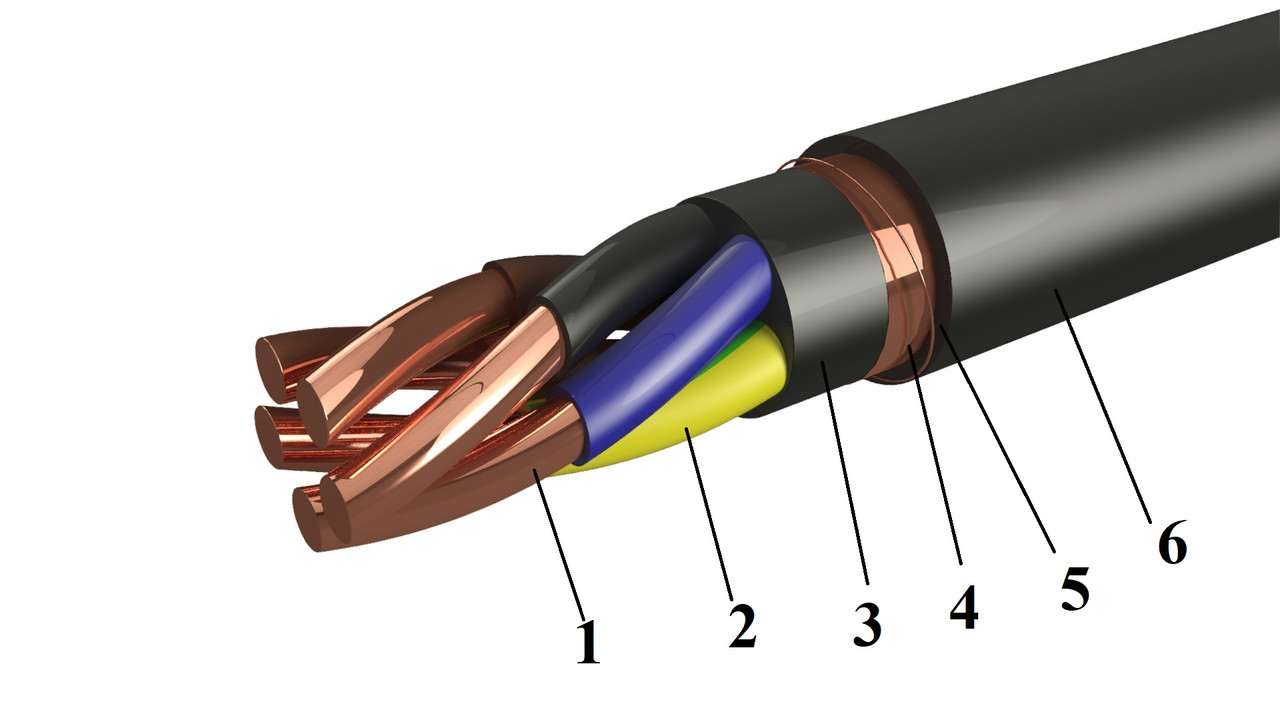

Конструкция кабеля ВВГЭнг-LS-ХЛ

1. Жилы – медные, однопроволочные круглые, сечением от 1,5 до 50 мм2, многопроволочные круглые, сечением – от 16 до 35 мм2, уплотненные жилы круглой формы – 50 мм2, многопроволочные секторные жилы – от 25 до 50 мм2. Число жил – от 2 до 5. Скрутка – изолированные жилы двух-, трех-, четырех- пятижильных кабелей скручены; двух-, трех- и пятижильные кабели имеют жилы равного сечения, у четырехжильных все жилы одинакового сечения или одну жилу меньшего сечения – нулевую/заземления.
2. Изоляция – ПВХ пластикат пониженной пожарной опасности, толщина от 0,6 до 1,3 мм. Изолированные жилы отмаркированы сплошным цветом по всей жиле или продольными полосами шириной 1 мм. У нулевой жилы – синий цвет, у жилы заземления двухцветная маркировка – желто-зеленая.
3. Заполнение внутренних и наружных промежутков между скрученными изолированными жилами многожильных кабелей поливинилхлоридной композицией, обеспечивающей круглую форму изделия.
4. Экран из медных лент, наложенных с перекрытием, может использоваться медная фольга. Обеспечивает защиту от электрических помех.
5. Внутренняя оболочка – ПВХ композиция пониженной пожарной опасности и повышенной холодостойкости.
6. Наружная оболочка – ПВХ пластикат пониженной горючести с низким выделением дыма и газа при горении, тлении, повышенной холодостойкости.

Область применения кабеля ВВГЭнг-LS-ХЛ

• Передача электроэнергии в стационарных установках. Подключение электротехнических установках на номинальное переменное напряжение 0,66, 1 кВ частоты 50 Гц.
• Сети с заземленной или изолированной нейтралью. Продолжительность работы – 8 часов при однофазном КЗ на землю, общее время – до 125 часов в год.
• Разноуровневые трассы. Могут прокладываться по вертикальным и наклонным участкам, уровень не имеет значения.
• Объекты атомной энергетики. Используются в системах атомных станций классов 3 и 4 по классификации ОПБ-88/97. Могут прокладываться во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа.
• Внутренняя и наружная прокладка. Могут использоваться в сооружениях и помещениях метрополитена, в каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, применяться для питания оборудования систем безопасности, электропроводок цепей систем пожарной безопасности.

Технические характеристики кабеля ВВГЭнг-LS-ХЛ

• Номинальное напряжение – 0,66, 1 кВ переменного тока частотой 50 Гц.
• Температура эксплуатации – от -60 до +50°С.
• Относительная влажность при +35°С – до 98%.
• Монтажная температура без предварительного нагрева – не ниже -15°С.
• Длительно допустимый нагрев жил – до +70°С.
• Температура в режиме перегрузки – до +90°С.
• Максимально допустимая температура нагрева жил при КЗ – до +160°С, в течение 5 секунд.
• Радиус гиба многожильного кабеля – 7,5 диаметров.
• Радиус гиба одножильных кабелей – 10 диаметров.
• Строительная длина – 200 -450 метров.
• Срок службы – 30 лет.
• Класс пожарной опасности по ГОСТ 31565-2012 – П1б.8.2.2.2.
• Климатическое исполнение – ХЛ по ГОСТ 15150.

ГОСТ ВВГЭнг-LS-ХЛ

• ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3 кВ. Общие ТУ. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля ВВГЭнг-LS-ХЛ

• ВВГЭнг-LS – с медными жилами, без защитного покрова, экранированный, с изоляцией и оболочкой из ПВХ, с пониженным дымо- и газовыделением при тлении, не распространяет горение.
• ВВГЭнг-HF-ХЛ – с медными жилами, без защитного покрова, экранированный, с изоляцией и оболочкой из ПВХ низкой горючести, не содержит галогенов, не распространяет горение. Хладостойкие.
• ВВГЭнг(А)-ХЛ – с медными жилами, без защитного покрова, экранированный,с изоляцией и оболочкой из ПВХ низкой горючести, не распространяет горение при пучковой прокладке. Хладостойкие.
• ВВГЭнг-FRLS – огнестойкий, с медными жилами, без защитного покрова, экранированный, с изоляцией и оболочкой из ПВХ, с пониженным дымо- и газовыделением при тлении, не распространяет горение.

Производители кабеля ВВГЭнг-LS-ХЛ

• Рыбинсккабель
• ЭЛКАБ
• Элкаб КЗ

Кабель ВВГЭнг-LS-ХЛ от компании РКБ

Компания РКБ предлагает купить кабели ВВГЭнг-LS-ХЛ, отличающиеся высокой надежностью, возможностью применения в условиях крайнего севера при температуре окружающей среды до -60°С. Изделия прошли заводские испытания, полностью соответствуют заявленным техническим характеристикам.

Кабели марки ВВГЭнг-LS-ХЛ имеют сертификаты, соответствуют требованиям действующих нормативных стандартов. Они оснащаются экраном, блокирующим электромагнитные помехи, способны работать в системах передачи и распределения электроэнергии 0,66 и 1 кВ.
